在電氣控制中損壞率較高的電氣元器件及損壞原因
發布時間:2019-09-27 責任編輯:xueqi
【導讀】在電氣控制中,按鈕、交流接觸器、熔斷器(斷路器)熱繼電器是必不可少的電器元件。以及一些定位、行程往返控制所需的行程開關(或接近開關);時間控制的時間繼電器;信號擴展與放大的中間繼電器;檢測保護用的過壓、過流、欠壓、欠流繼電器等輔助電器元件。
在電氣維護人員的工作室貨架上,其中按鈕、交流接觸器、中間繼電器、熔斷器及行程開關的備件和損壞件是最多的,其損壞率及引起的電氣故障可想而知。
一, 按鈕損壞率高的原因
按鈕損壞現象主要表現在,常開、常閉觸點接觸不良;表面損壞次之。
1,由于大部分受控部件運行和停止,都是由按鈕發出指令的。因而按鈕使用率較高,特別是受控部件調整運行的過程中。常開、常閉觸點及彈簧疲勞,導致接觸不良。

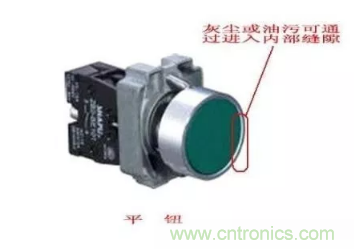

2, 操作者不良習慣,帶著沾滿灰塵及油污手套操作按鈕,使灰塵及油污滲入到按鈕內部并結垢,縮短了按鈕上下行程。造成按下或松開時復位不到位。
3, 表面損壞主要是外部物撞擊所致。

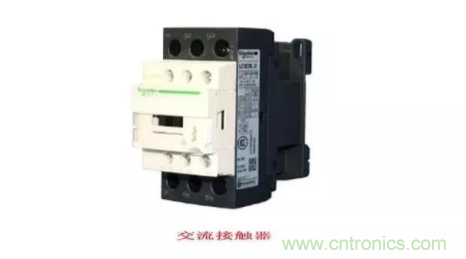

二,交流接觸器損壞率高的原因
交流接觸器損壞現象主要有主觸點接觸不良、燒壞造成缺相、粘連;吸合時發出吱吱聲并伴有振動。線圈燒壞;短路環損壞;上部分相間短路。
1, 交流接觸器主要用于對受控部件電源的接通和斷開。在接通和斷開時都會產生電弧,尤其在斷開時產生電弧更大,電弧會燒傷觸點,當受控部件過載或過流斷開時,會產生更大電弧,觸點損傷程度就會更大,有時發生粘連。另外頻繁通斷會縮短主觸點壽命,以及使用了品質差的產品。
2, 交流接觸器在吸合時發出吱吱聲并伴有振動,是內部的鐵芯與銜鐵表面有異物(油污灰塵結垢或其他),造成它們不完全切合,存在較大縫隙,形成的電流和彈簧的共振聲。在短路環損壞時,會發生每秒100次的嘚嘚聲,此兩種情況都會使線圈燒壞
3,交流接觸器上部分相間短路,是因電氣箱不密封或漏油,灰塵和油污在交流接觸器上部分形成的結垢導電所致。

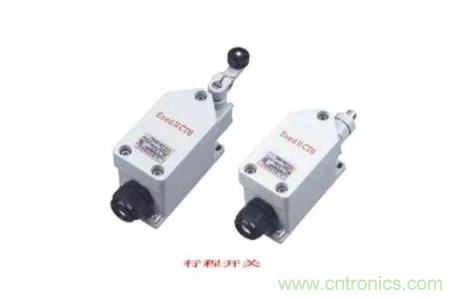

三,行程開關損壞率高的原因
行程開關有封閉式、敞開式,損壞現象主要有觸點接觸不良;觸點頂翻、撞壞,擊穿等。
1, 安裝與調整不當,行程開關的行程有觸點移動距離、壓簧緩沖距離兩部分組成,正確安裝是機械擋塊壓下的距離是大于觸點移動距離,小小于行程開關的行程。一般行程開關與支架連接,而支架上安裝孔都為腰性,用于調整。調整不當就會造成行程開關觸點接觸不良;觸點頂翻、撞壞及使用壽命縮短。
2, 敞開式的行程開關,因觸點暴露在外又與機械傳動結構緊密接觸,機械結構漏油是我國制造業存在的通病,因此油污及灰塵是行程開關擊穿的主要根源。

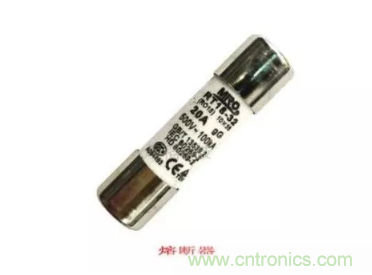

四,熔斷體損壞率高的原因
熔斷體是電路過流、短路保護的重要電氣元件之一。
1, 電路及電氣元器件的軟擊穿、硬擊穿、短路及負載過載運行都會使相應的熔斷體熔斷。其中軟擊穿故障現象往往被維護人員忽視,原因在于軟擊穿時電阻值依然較大,線路中的電流雖然增大了,但增大的電流還不能使熔斷體立即熔斷,當熔斷體的溫度達到臨界點時才會熔斷,即有一個時間過程。所以在更換了熔斷體后,設備又能繼續使用一段時間。自然熔斷體更換的數量較多。
2, 電網的瞬時過壓、過流沖擊也會使熔斷體熔斷。
3, 一些線圈類電氣元器件,其線圈存在匝間短路。
