詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

發布時間:2021-07-15 責任編輯:lina

【導讀】張弛振蕩器是一個重復電路,它實現從電容器充電到閾值事件的重復行為。該事件使電容器放電,其再充電時間驗證了事件的重復時間。在簡單的閃光器電路中,電池通過電阻器給電容器充電,電阻器和電容器在恒定時間的值決定了閃光率??梢酝ㄟ^(guò)降低電阻值來最大化閃爍率。

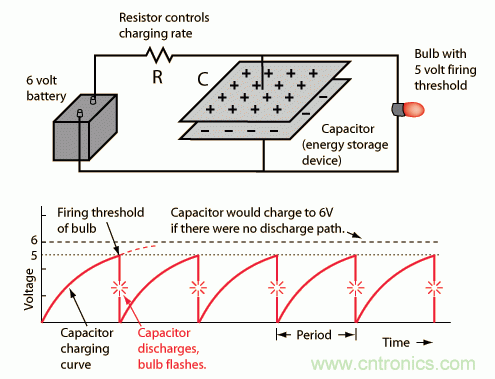

張弛振蕩器是一個重復電路,它實現從電容器充電到閾值事件的重復行為。該事件使電容器放電,其再充電時間驗證了事件的重復時間。在簡單的閃光器電路中,電池通過電阻器給電容器充電,電阻器和電容器在恒定時間的值決定了閃光率??梢酝ㄟ^(guò)降低電阻值來最大化閃爍率。

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

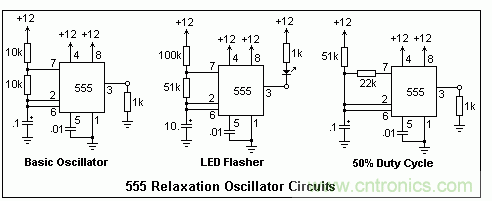

非常流行的555集成電路不得不做張弛振蕩器。它可以檢測電壓詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器,并在電壓達到時操作晶體管開關對電容器放電詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器,當電壓下降到時將其再次關閉詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

運算放大器弛豫振蕩器

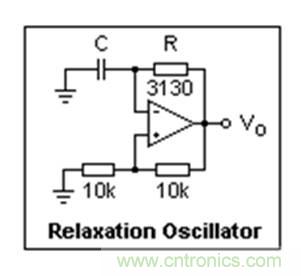

下面的鏈接顯示了一個常見的運算放大器弛張振蕩器。同相輸入偏置在 V/2,其中 V 是輸出電壓。反相輸入遵循該值,當達到該值時,輸出電壓從一個飽和電平變?yōu)橄喾吹娘柡碗娖?。如果飽和電平?duì)稱,則輸出為方波,頻率為 1/1.22RC,占空比為 50%。

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

示例問題:

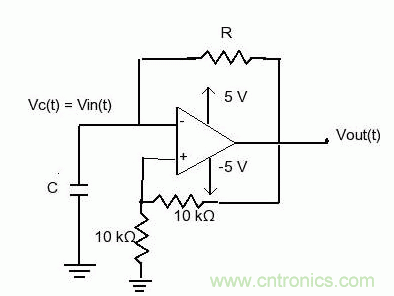

對于下面給出的運算放大器弛豫振蕩器,計算 R 和 C 的值以實現 23kHz 振蕩。

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

解決方案:

振蕩頻率由下式給出

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器

單結晶體管弛豫振蕩器

單結晶體管或 UJT 是一種開關器件,而不是放大器。它與 JFET 的相似之處在于它是一根 N 型硅棒,兩端都有關聯,稱為

(B1)和(B2),中間有一個PN結,P硅接發射極(E)端。電流通常從 B2 流向 B1,沿桿形成電位梯度。因此,只要 PN 結反向偏置,通過外部電阻器 R 產生的電流就會產生電壓尖峰,如圖所示,電容器電壓下降到值 V。然后器件切斷,電容器再次開始充電。該循環不斷重復,在電容器 C 上產生鋸齒波形。

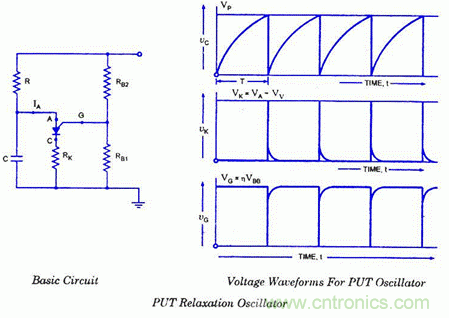

可編程單結晶體管弛豫振蕩器

可編程單結晶體管 (PUT) 是一種四層 PNPN 器件,可以安排得非常像 UJT。其電極為陽極(A)、陰極(K)和柵極(G),符號與SCR相同。電壓 VS 被施加到上部 N 區,它通常反向偏置中間 PN 結,因此沒有電流從陽極流向陰極。PUT 被稱為可編程的,因?yàn)樵撾妷嚎梢赃x擇為相當于改變 UJT 的間隔比 η。

詳解非線性或弛豫振蕩器和運算放大器弛豫振蕩器


 (作者:Andrew Carter )
