單通道發送器中的ADC通常包括補償電路,而多通道系統中的ADC通常包括一個或多個運算放大器和多路復用器。先進的ADC / DAC組合可以補償傳感器的失調,失調溫度系數,全跨度輸出,全跨度輸出溫度系數和非線性。Maxim針對這些應用設計了新的0.1%精度智能信號調理器系列。
該四人系列產品中的第一批產品(MAX1450和MAX1457)現已上市。未來的成員包括MAX1458,這是一種信號調節器,可用于內部校準和壓阻傳感器的溫度補償(通過使用板載EEPROM的電子調整)。針對同一目的而優化的另一種未來產品(MAX1460)是高度集成的,基于信號處理器的數字補償信號調理器。
如果傳感器必須放置在爆炸性環境中,則安全措施不僅需要防止接地回路的隔離屏障,而且還需要“本質上安全”的操作;這是將發射機能量限制在低于能夠產生放電的能量水平的規則。這種系統的隔離屏障通常位于電源側。對于本質上不是安全的智能變送器系統,可以在微控制器(µC)與已調節和數字化的傳感器數據之間放置隔離柵。可以通過6N136、4N26或IL300等通用光耦合器跨此障礙傳輸數據。

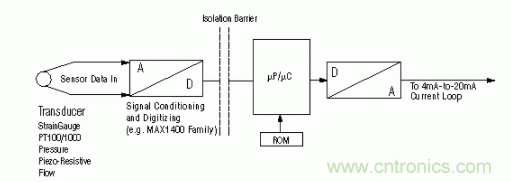

傳感器電壓必須通過A / D轉換器(最好是具有高分辨率的A / D轉換器)進行精確數字化,并具有板上校準功能,該功能可以在信號到達控制處理器之前消除系統和組件漂移誤差。然后,處理器讀取數據,進行處理,然后通過低功耗高分辨率D / A轉換器將其傳輸?shù)?-20mA電流環路。

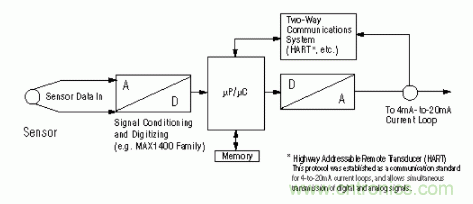

下一步是更智能的電路,稱為智能變送器(圖2)。智能變送器結合了傳感器信號和存儲器,用于存儲變送器信息以及微型計算機的雙向通訊技能。借助附加的A / D轉換器,系統可以生成有關電流環路條件的數據,從而可以通過µC進行調整和校準。
Maxim的新型低功耗低壓D / A轉換器滿足數字可調4–20mA電流環路的兩個要求:3V / 5V的供電電壓能力,以及能夠控制外部MOSFET柵極電壓的內部放大器。這種配置的唯一缺點是需要驅動一個外部n溝道MOSFET,這需要更高的電源電壓。如果未在板上提供,則必須使用外部功率提升電路來實現該電壓。
幸運的是,大多數工業控制應用都提供高電壓和低電壓,以支持3V / 5V可編程邏輯控制以及要求電壓高達36V(典型值為24V)的傳感器(壓電,壓力,溫度和流量)。隨著組件供應商適應行業對更低功耗的需求,共閾值MOSFET(可通過單個+ 5V電源控制)的使用正在迅速普及。
結論
如果將3V / 5V DAC與4–20mA電流環路配合使用,則可以滿足對低功率半導體的需求。上述有效的設計都在本文中進行了介紹。還包括有關該電流環路如何降低功耗的討論。
