什么是PLC?看完就明白

發布時間:2023-05-08 責任編輯:lina

【導讀】PLC(Programmable Logic Controller,可編程控制邏輯控制器)以微處理器為基礎,融合計算機技術、自動化技術和通訊技術的新型工業控制裝置,實現工業自動化控制中的聯網通訊、人機交互、過程控制、邏輯編程等功能,具有操作簡單、可靠穩定等特點。


什么是PLC?

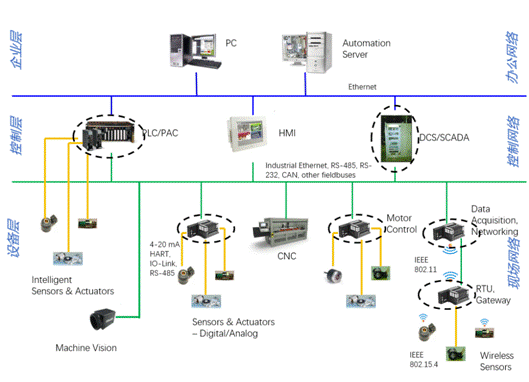

PLC(Programmable Logic Controller,可編程控制邏輯控制器)以微處理器為基礎,融合計算機技術、自動化技術和通訊技術的新型工業控制裝置,實現工業自動化控制中的聯網通訊、人機交互、過程控制、邏輯編程等功能,具有操作簡單、可靠穩定等特點。PLC控制系統由處理器、存儲器、I/O接口、通訊模塊、外部設備等部分組成。與通用計算機不同,PLC專門設計用于多種輸入和輸出排列、擴展溫度范圍、免疫電氣噪聲以及抗振動和沖擊。控制機器操作的程序通常存儲在備電支持或非易失性存儲器中。PLC是硬實時系統的一個例子,因為必須在有間內響應輸入條件并產生輸出結果,否則會導致意外操作。如下圖所示,是工廠自動化控制系統,PLC主要是在整個系統的控制層。


什么是PLC?看完就明白


PLC的主要結構?

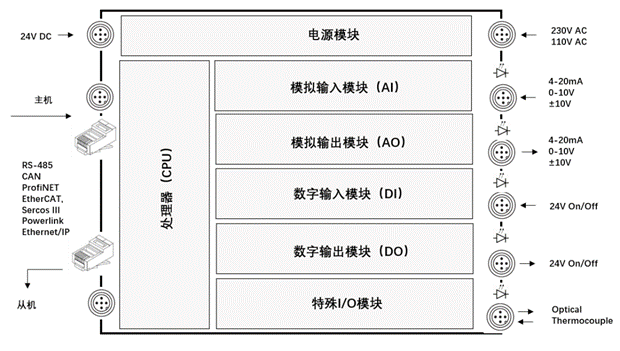

下圖給出了PLC的結構中主要包括的功能模塊。


什么是PLC?看完就明白


1. 處理器,PLC的大腦,執行程序并控制輸入輸出。
2. 電源模塊,實現110V/230V AC電源轉換,并給PLC上所有功能模塊部分供電。
3. 模擬輸入模塊(AI),接收模擬量輸入并轉換成數字信號給CPU。
4. 模擬輸出模塊(AO),將CPU的指令轉換成模擬量輸出。
5. 數字輸入模塊(DI),接收數字量輸入并轉換成數字信號給CPU。
6. 數字輸出模塊(DO),將CPU的指令轉換成數字量輸出。

PLC的分類?

小型PLC I/O點數 256點以下

體積小、價格低、功能以開關量控制為主,相對單一。適用于控制單臺設備或開發機電一體化產品。市場準入門檻低,產品同質化嚴重,國產化程度較高,主要面向OEM市場。

中型PLC I/O點數 256點~2048點

在小型PLC功能基礎上,具有較強的通信功能、數字計算能力和模擬量處理能力。適用于較為復雜的邏輯控制生產系統和連續生產過程控制。技術壁牟高,主要面向項目型市場,目前主要由外國廠商壟斷。

大型PLC I/O點數 2048點以上

具有計算、控制和協調功能和強大網絡結構。監視系統采用CRT顯示能夠顯示動態流程。適用于設備自動化、過程自動化的控制和過程監控系統等。技術壁壘高,主要面向項目型市場,目前主要由外國廠商壟斷。
