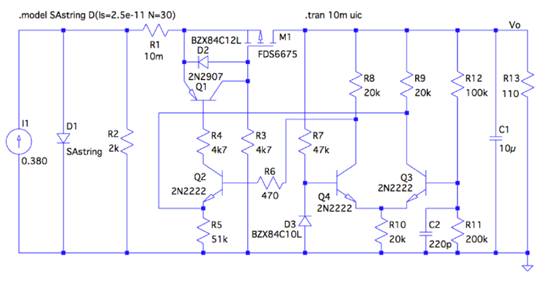

圖 1 所示的設計理念 是一種光伏穩壓器，采用Bang-Bang 式開關模式運行，可實現高效率。它易于擴展，并且僅使用分立元件。
PMOS管M1導通、截止，對輸出電容C1充電。M1開路時，光伏電源達到開路電壓，C1向負載放電；M1導通時，光伏電源被鉗位到輸出電壓V O，C1再次充電。
光伏電源的 SPICE 模型由 I1-D1-R1-R2 給出，代表一串 30 個串聯的低功率硅太陽能電池。
電路操作如下：由于 R3 和齊納二極管 D2 將 V GS設置 為 12V，因此M1 在啟動期間開啟。隨著 C1 充電，齊納二極管 D3 上的電壓上升直至達到 10V，從而設置電壓參考電平。V O 繼續上升，直到由 Q3 和 Q4 組成的差分放大器的輸出打開 Q2 和 Q1，從而關閉 M1。
然后V O 逐漸減小，直到差分放大器的輸出不足以保持 Q2 導通。調節器無限期地保持 Bang-Bang 模式，輸出電壓由下式給出：
（1）
輸出電壓紋波和開關頻率可通過輸出電容器 C1 和反饋網絡電容器 C2 進行調整。增加 C2 值會減慢電壓感測速度，這對于穩定性目的而言可能是必要的，但也會增加輸出紋波。建議根據應用在開關頻率和輸出電壓紋波之間取得平衡。
原型的波形如圖2所示。15V 輸出上的紋波小于 0.5 V P-P ，開關頻率略高于 25 kHz。

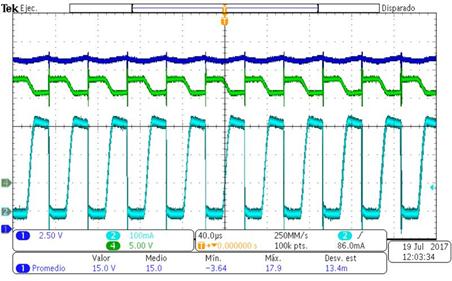

圖 2 穩壓器波形。藍色：輸出電壓；綠色：輸入電壓；青色：M1 電流。
總而言之，該電路是一種簡單但堅固且多功能的解決方案，可從光伏電源獲得穩定電壓。該設計可輕松適應其他電壓或電流需求。
