高頻高速板材怎么選擇?大神有話說!

發布時間:2015-06-26 責任編輯:echolady

【導讀】數字電路的運行速度已經提升到了100Gbps。這就要求通用PCB板材也要達到高速信號要求,因為電路板的板材決定性能。但是如何選擇高頻高速板材?本文就由大神來支招。

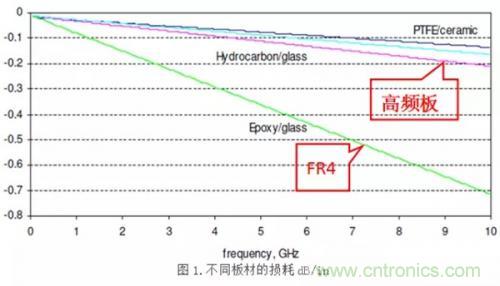

選擇PCB板材必須在滿足設計需求、可量產性、成本中間取得平衡點。簡單而言,設計需求包含電氣和結構可靠性這兩部分。通常在設計非常高速的PCB板子(大 于GHz的頻率)時這板材問題會比較重要。例如,現在常用的FR-4材質,在幾個GHz的頻率時的介質損Df(Dielectricloss)會很大,可 能就不適用。

高頻高速板材怎么選擇

舉例來說,10Gb/S高速數字信號是方波,它可以看作是不同頻率的正弦波信號的疊加。因此10Gb/S包含許多不同頻率信號:5Ghz的基波信號、3階 15GHz、5階25GHz、7階35GHz信號等。保持數字信號的完整性以及上下沿的陡峭程度和射頻微波(數字信號的高頻諧波部分達到了微波頻段)的低 損耗低失真?zhèn)鬏斠粯?。因此,在諸多方面,高速數字電路PCB選材和射頻微波電路的需求類似。

高頻高速板材怎么選擇

在 實際的工程操作中,高頻板材的選擇看似簡單但需要考慮的因素還是非常多的,通過本文的介紹,作為PCB設計工程師或者高速項目負責人,對板材的特性及選擇 有一定的了解。了解板材電性能、熱性能、可靠性等。并合理使用層疊,設計出一塊可靠性高、加工性好的產品,各種因素的考量達到最佳化。

下面將分別介紹,選擇合適的板材主要考慮因素:

1、可制造性:

比如多次壓合性能如何、溫度性能等、耐CAF/耐熱性及機械韌(粘)性(可靠性好)、防火等級;

2、與產品匹配的各種性能(電氣、性能穩定性等):

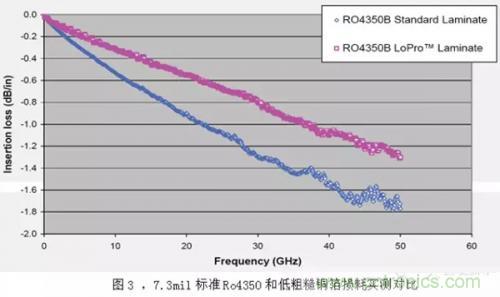

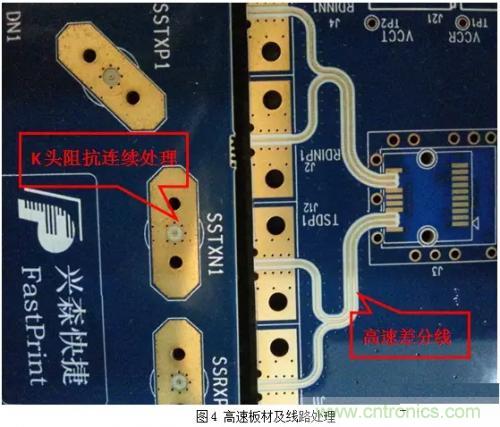

低損耗,穩定的Dk/Df參數,低色散,隨頻率及環境變化系數小,材料厚度及膠含量公差?。ㄗ杩箍刂坪茫?,如果走線較長,考慮低粗糙度銅箔。另外一點,高速電路的設計前期都需要仿真,仿真結果是設計的參考標準。“興森科技-安捷倫(高速/射頻)聯合實驗室”解決了仿真結果和測試不一致的業績難題,做過大量的仿真和實際測試閉環驗證,通過獨有方法能做到仿真和實測一致。

高頻高速板材怎么選擇
[page]
3、材料的可及時獲得性:

很多高頻板材采購周期非常長,甚至2-3個月;除常規高頻板材RO4350有庫存,很多高頻板都需要客戶提供。因此,高頻板材需要和廠家提前溝通好,盡早備料;

4、成本因素Cost:

看產品的價格敏感程度,是消費類產品,還是通訊、醫療、工業、軍工類的應用;

5、法律法規的適用性等:

要與不同國家環保法規相融合,滿足RoHS及無鹵素等要求。

以上各個因素中,高速數字電路運行速度是PCB選擇考慮的主要因素,電路的速率越高,所選PCBDf值就應該越小。具有中,低損耗的電路板材將適合 10Gb/S的數字電路;具有更低損耗的板材適用25Gb/s的數字電路;具有超低損耗板材將適應更快的高速數字電路,其速率可以為50Gb/s或者更 高。

從材料Df看:

Df介于0.01~0.005電路板材適合上限為10Gb/S數字電路;

Df介于0.005~0.003電路板材適合上限為25Gb/S數字電路;

Df不超過0.0015的電路板材適合50Gb/S甚至更高速數字電路。

常用的高速板材有:

1)、羅杰斯Rogers:RO4003、RO3003、RO4350、RO5880等

2)、臺耀TUC:Tuc862、872SLK、883、933等

3)、松下Panasonic:Megtron4、Megtron6等

4)、Isola:FR408HR、IS620、IS680等

5)、Nelco:N4000-13、N4000-13EPSI等

6)、東莞生益、泰州旺靈、泰興微波等

當然還有很多其他高頻板材,比如Arlon(去年被羅杰斯收購)、Taconic,都是老品牌射頻微波板廠,性能有保障。

高頻高速板材怎么選擇
