【導讀】隨著電氣電子技術的發展,家用電器產品日益普及和電子化,廣播電視、郵電通訊和計算機及其網絡的日益發達,電磁環境日益復雜和惡化,使我們逐漸關注設備的工作環境,日益關注電磁環境對電子設備的影響,電氣電子產品的電磁干擾(EMI)和電磁兼容性(EMC)的問題越來越受到工程師和生產企業的重視。
在全球市場化和國際貿易更加頻繁的今天,如果電子產品EMC指標不符合國際和使用國家的相關標準,就被列入不合格產品,無法出售,更談不上電子產品的價值……
在繼續談?wù)揈MC之前,我們需要先了解一下EMC是什么!
1、EMC是什么?
EMC(Electro Magnetic Compatibility)即,電磁兼容性,是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。
因此,EMC包括兩個方面的要求:
(1)是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值;
(2)是指設備對所在環境中存在的電磁干擾具有一定程度的抗擾度,即電磁敏感性。
EMC需要具備三個要素:
2、EMC痛點
2.1 EMC概況
(1)EMC存在于所有電子產品
按照經典的電磁波理論,每個有電流通過的導體都會產生(發射)電磁波,也就是說,在電子產品中,每個電子元器件都是一個個電磁波發射源,都是一個個發射電磁波的小天線,有電子產品就有電磁波的產生。
一般我們常見電子產品的電磁波波段在幾MHz~300GHz范圍,也就是說,EMC是所有電子產品繞不過的門檻。
(2)我國電子產品EMC形式嚴峻,發展迅速
早在1996年,國家技術監督局同電子工業部對我國生產的微機產品進行一次全方位的抽樣檢查,合格率僅為61.5%。這對于出口大國而言是個警示,為此我國加快了對電子產品EMC相關工作的步伐,在全國建立了眾多電子產品測試認證單位和實驗室。
(3)EMC是個涵蓋多學科的技術
EMC技術是門綜合性邊緣學科,它以電磁場和無線電技術的基本理論為基礎,并涉及微波技術、微電子技術、計算機技術、通信和網絡技術、新材料技術等。
2.2 EMC輻射危害
說到EMC的問題,不得不提一下,與我們息息相關,我們?nèi)找瓜喟?、隨手不離的……——手機!
那么,電子產品的電磁輻射怎么解決的呢?
[page]
3、EMC解決辦法
目前主流的方法是,經過電子、通信技術、新材料等方面進行解決。
EMC包含2個方面:
(1)電子設備本身對環境中電磁干擾的抵抗能力;
(2)電子設備向周圍環境釋放的電磁干擾的程度。

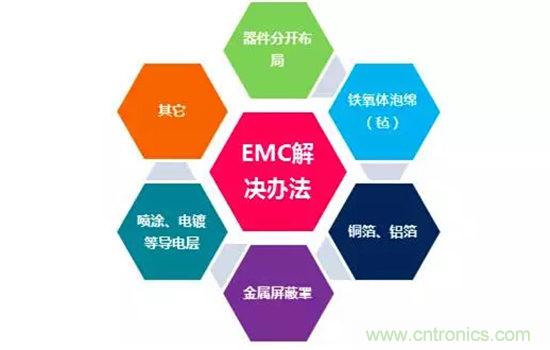

針對EMC的2個方面,工程上的解決辦法也是針對每個方面的特性進行:

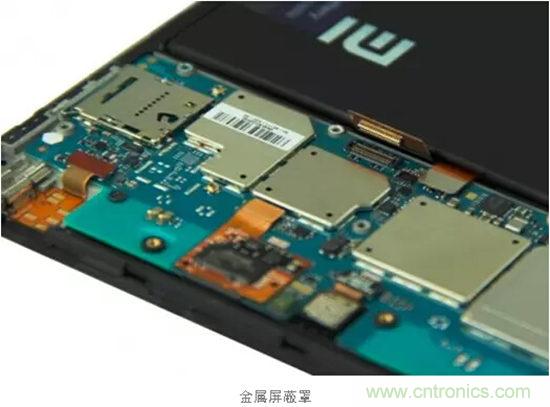

(1)改良電子設備中的電路設計,采用濾波器件、不同特性元器件分開布局(局部增加屏蔽罩、粘貼金屬箔、也有采用金屬編織網等方法);
[page]

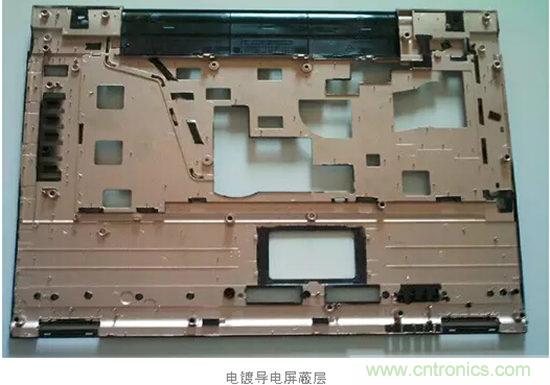

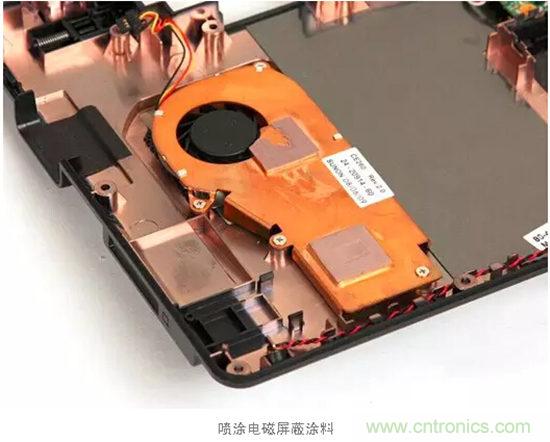

(2)在整個電子設備外殼就具有高電磁波發射能力的電路和器件周圍,添加電磁波屏蔽罩、粘貼金屬箔、噴涂導電涂料、鍍一層導電金屬層、增加電磁波吸收材料。
[page]
4、電磁屏蔽材料及特性

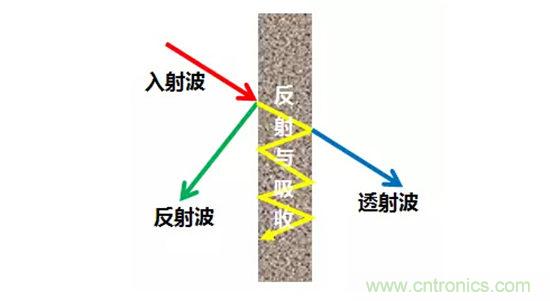

電磁波經過一種材料會產生如下3種情況:
反射、吸收和透過。

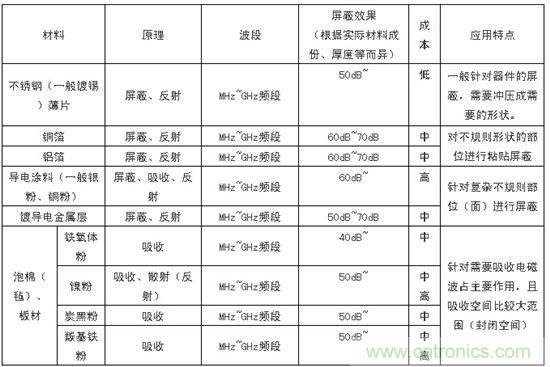

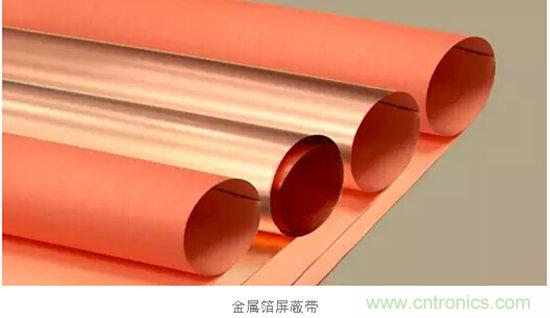

目前主流的電磁屏蔽解決方案材料有:

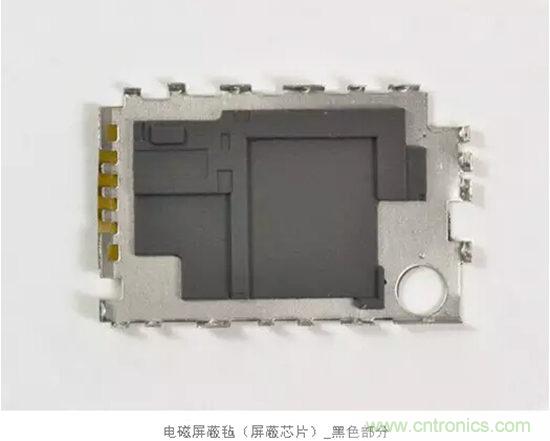

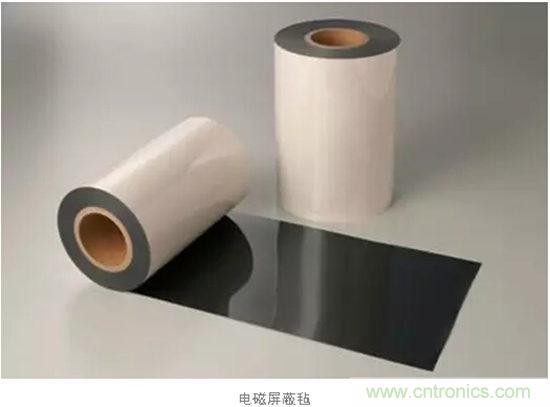

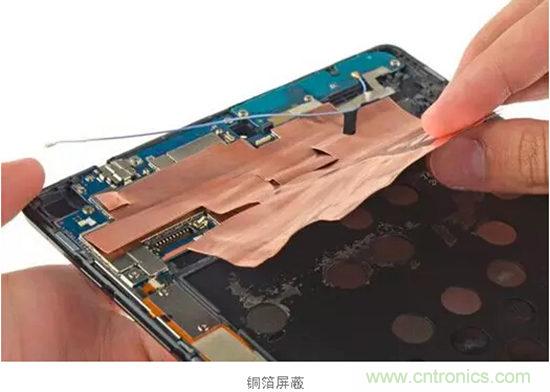

不銹鋼、銅箔、鋁箔、導電涂料、電磁波吸收材料(鐵氧體、鎳粉、碳黑、羰基鐵等)。
5、電磁屏蔽市場概況

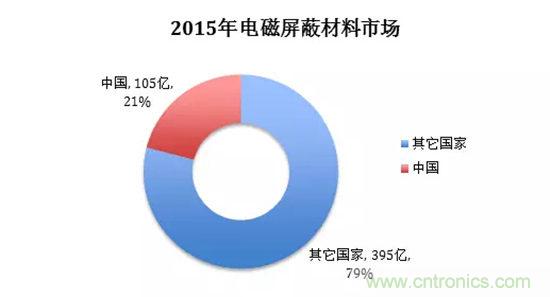

據智研咨詢集團研究表明,2015年消費類電子產品發貨量預計約25億臺,按每臺消費電子消耗20元人民幣的電磁屏蔽材料來估算,2015年電磁屏蔽材料市場將達約500億元人民幣。
而中國是全球最大的電子產品生產國,根據工業和信息化部和In-Stat數據預計,目前我國電子產品市場規模不少于占全球的21%,也就是說國內電磁屏蔽材料市場約105億元人民幣。
[page]
6、電磁屏蔽材料廠家

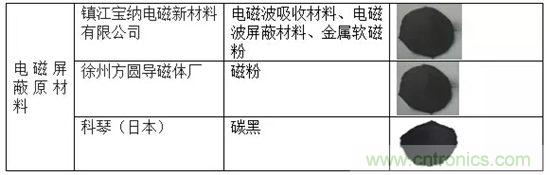

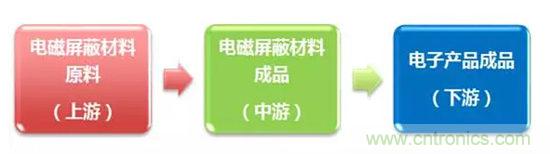

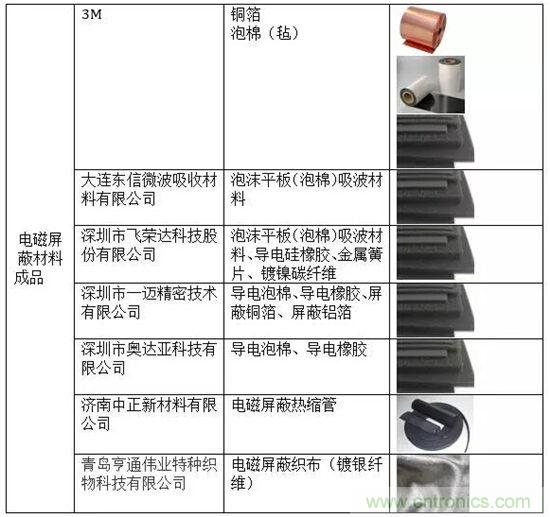

6.1電磁屏蔽材料產業鏈:

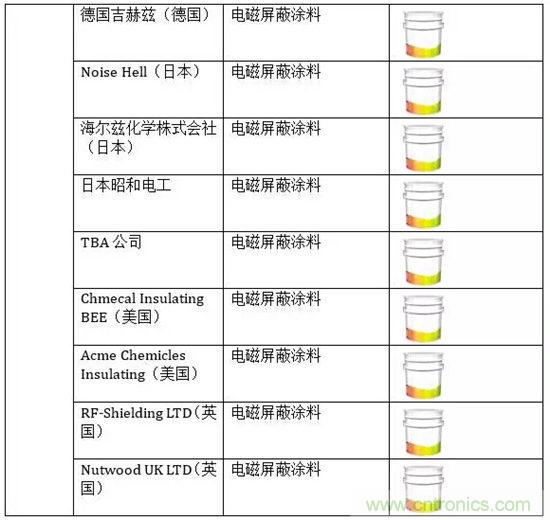

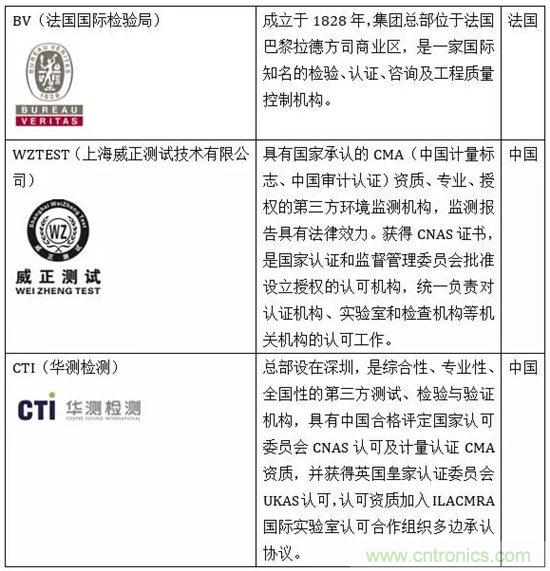

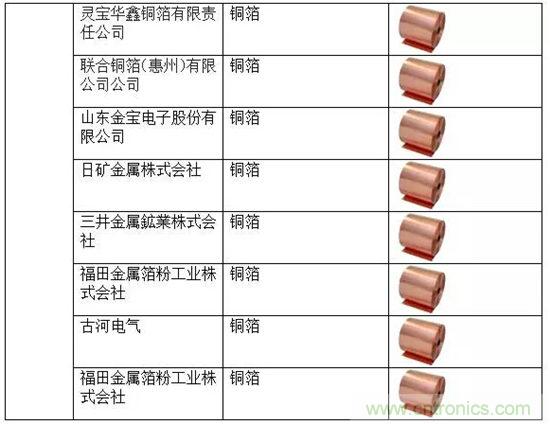

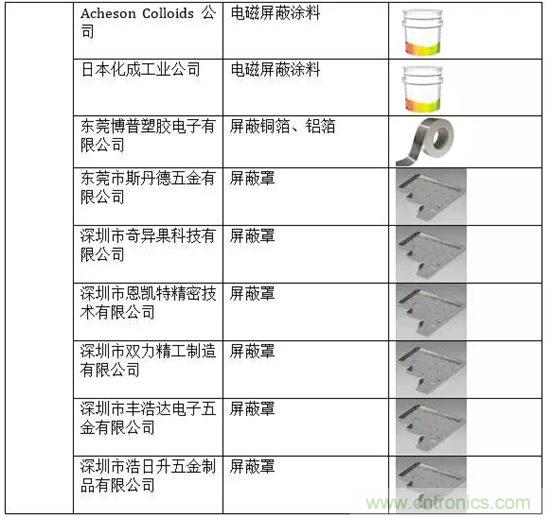

6.2 部分電磁屏蔽相關材料廠家(排名不分先后):
[page]

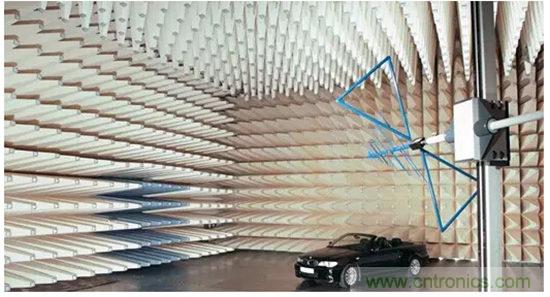

7、EMC測試(檢測)單位、設備廠家

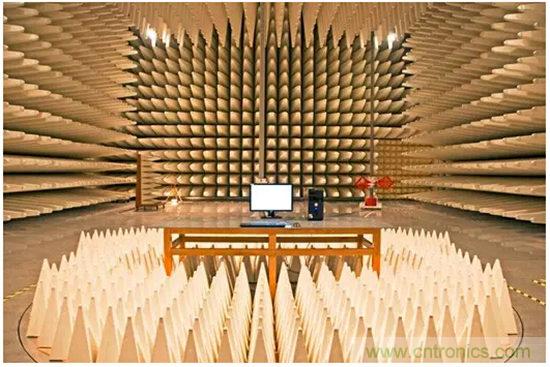

目前已經形成一個完整地測試產業鏈,包含線下(實體測試單位)和線上(O2O的測試服務企業,例如,我要測等平臺)。

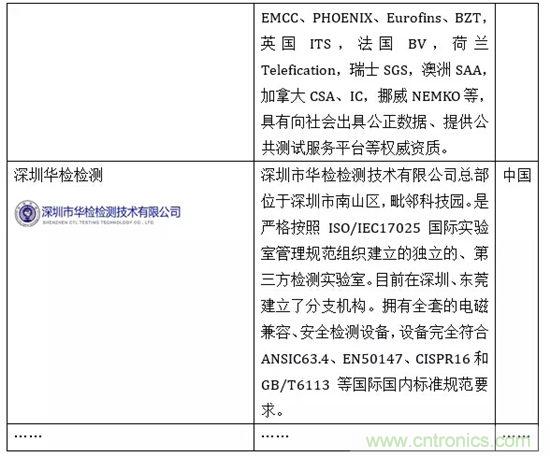

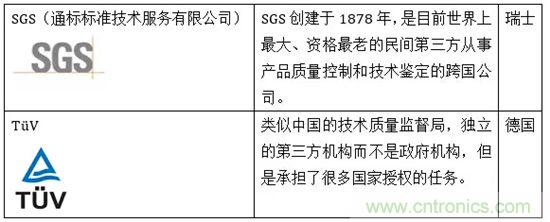

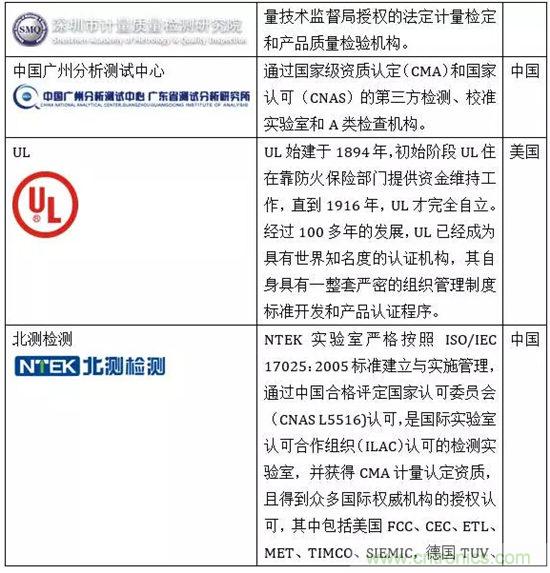

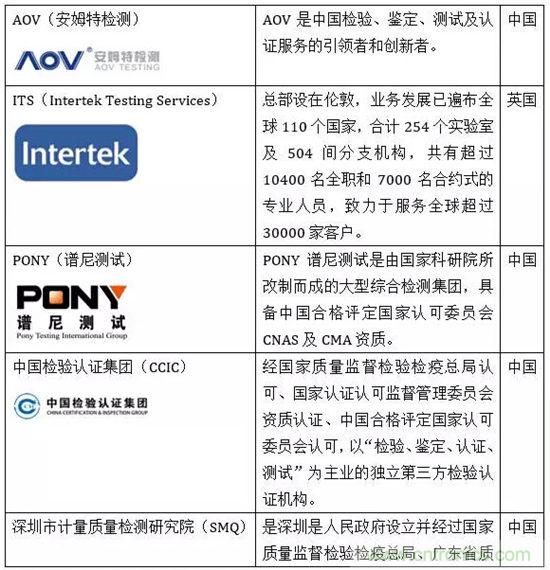

7.1 部分主要測試單位(線下,排名不分先后)
[page]
7.2 測試服務單位(線上)

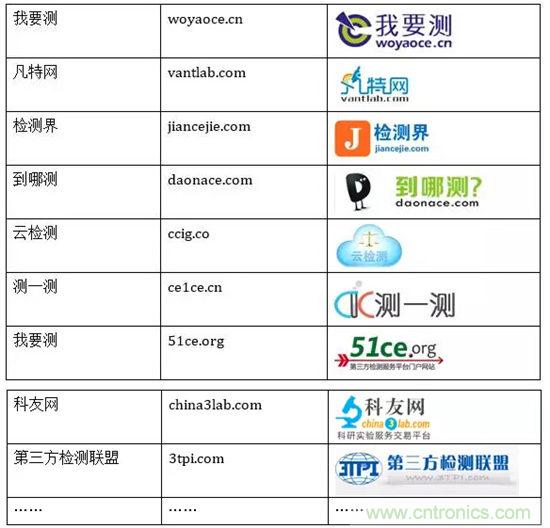

我要測(woyaoce.cn)、凡特網(vantlab.com)、檢測界(jiancejie.com)、到哪測(daonace.com)、云檢測(ccig.co)、測一測(ce1ce.cn)、我要測(51ce.org)、科友網(china3lab.com)、第三方檢測聯盟(3tpi.com)……
7.3 EMC主要測試設備廠家

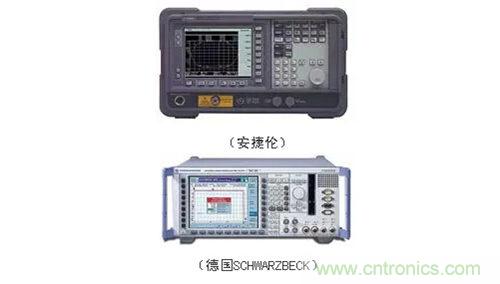

(1)國外廠家
安捷倫、德國SCHWARZBECK;
(2)國內廠家

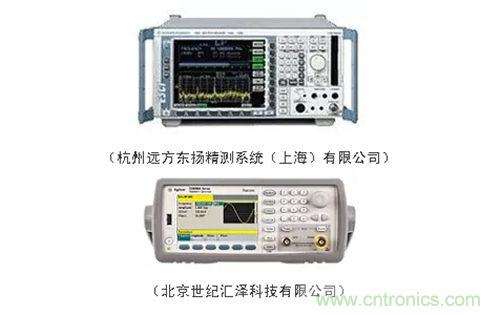

上海三基電子工業有限公司、蘇州泰思特電子科技有限公司、上海普銳馬電子有限公司、杭州遠方東揚精測系統(上海)有限公司、北京世紀匯澤科技有限公司。
[page]
7.4 測試價格(僅供參考,以具體測試單位為準):
傳導conduction emission (9kHz-30MHz) 450元/小時;
功率輻射power clamp (30MHz-300MHz) 450元/小時;
磁場輻射magnetic emission(9kHz-30MHz) 400元/小時;
空間輻射radiated emission(30MHz-18GHz) 600元/小時;
斷續傳導干擾click 400元/小時;
諧波harmonics class a,b ,c,d400元/小時;
電壓閃爍flicker plt .pst 400元/小時;
靜電ESD (±0.1-±16.5kV) 400元/小時;
輻射抗擾度(1GHz以下) 800元/小時;
輻射抗擾度(1GHz以上) 1000元/小時;
快速脈沖群EFT/B (±0.1-±4.4kV)400元/小時;
浪涌surge(0.1-6.6kV)400元/小時;
傳導抗擾度CS(0.1-30V)400元/小時;
抗磁場干擾MS(0-120A/m)400元/小時;
斷電Dips(0%-100%)400元/小時;
振蕩波浪涌 Oscillatory Waves Surge0.1-6.6kV 波形100kHz 400元/小時;
諧波、諧間波抗干擾 Harmonic、interharmonic immunity 400元/小時;
磁場EFM 10Hz-400kHz (EN50366) 500元/一份報告。
8.EMC測試標準
國際電工委員會(International Electro technical Commission,簡稱IEC)
EMC主要的測試項目標準包括:
EN61000-3-2、EN61000-3-3、EN61000-6-4、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11。
