PCB Layout 爬電距離與電氣間隙的確定方法

發布時間:2015-09-25 責任編輯:sherry

【導讀】本文主要介紹的是在PCB設計中爬電距離與電氣間隙的確定方法。有興趣的工程師朋友們可以來看看,同時歡迎大家給出不同的建議!

爬電距離的確定:

首先需要確定絕緣的種類:

基本絕緣:一次電路與保護地

工作絕緣 ① :一次電路內部;二次電路內部

工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地

加強絕緣:一次電路與二次電路;輸入部分與一次電路;充電板輸出與內部線路

再查看線路,確定線路之間的電壓差

最后,從下表中查出對應的爬電距離

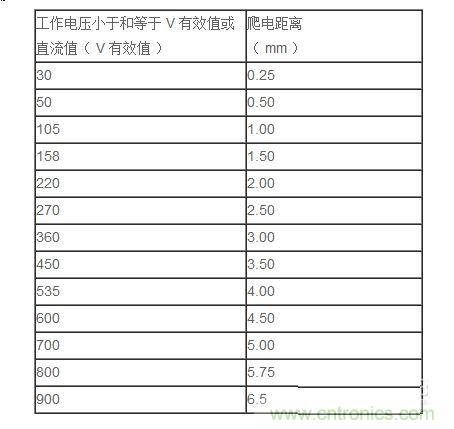

表一:爬電距離
電氣間隙

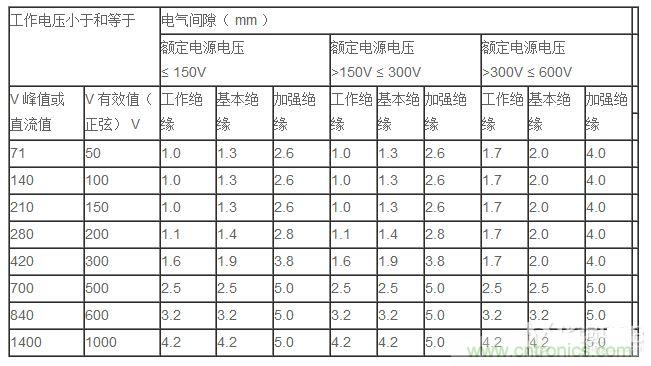

表二:爬電距離(適用于基本絕緣、工作絕緣 ② 、加強絕緣)
電氣間隙
電氣間隙的確定:

首先需要確定絕緣的種類:

基本絕緣:一次電路與保護地

工作絕緣 ① :一次電路內部;二次電路內部

工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地

加強絕緣:一次電路與二次電路;輸入部分對一次電路;充電板輸出與內部電路

再查看線路,確定線路之間的電壓差

最后,從下表中查出對應的電氣間隙

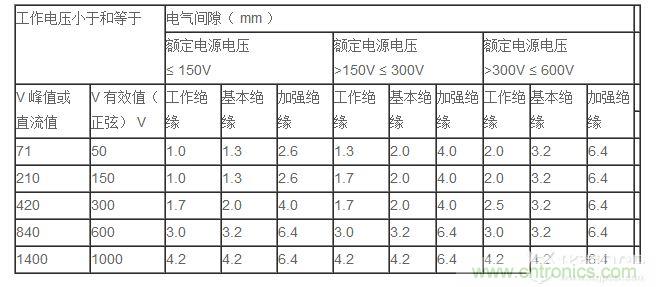

表三:電氣間隙(適用于一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路)
電氣間隙

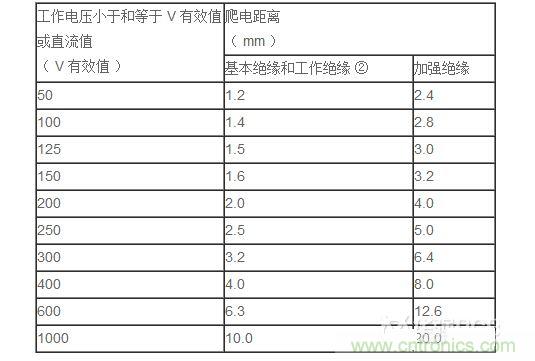

表四:電氣間隙(適用于二次電路內)
電氣間隙

要采購繼電器么,點這里了解一下價格!
