顯示市場目前正在蓬勃發展,并且不斷出現新的產品組合以及消費者對各種產品的需求也在持續提升。在過去的幾年內,大部分消費者可以在自己的家中已經積累了不少擁有顯示屏的科技產品,而RGB顯示屏在顯示要求不高的行業依然應用廣泛,它的EMC問題也一直是困擾工程師的一大難點,本文從輻射發射方面為大家提供性價比高的EMC解決方案,希望對大家有所幫助。
一、RGB屏面臨的問題
1、屏的輻射超標或抗干擾能力不夠,導致無法通過認證;
2、抗干擾能力弱,產品穩定性不夠;
3、屏的輻射超標影響別的系統工作。
二、處理方法
問題點(一): 屏?xí)r鐘的基頻以及諧波超標;

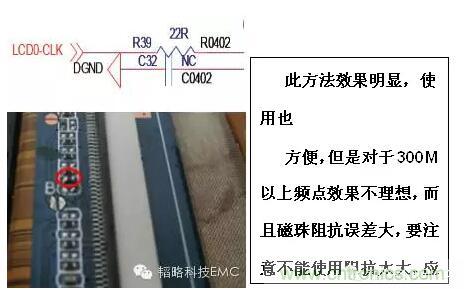

方法1:在屏?xí)r鐘上增加濾波電路,一般用RC濾波或加磁珠

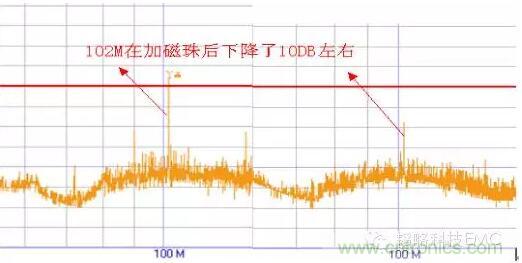

對比測試數據:

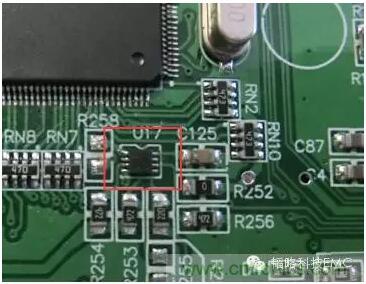

方法2:在屏?xí)r鐘上增加展頻IC

實物圖如下:

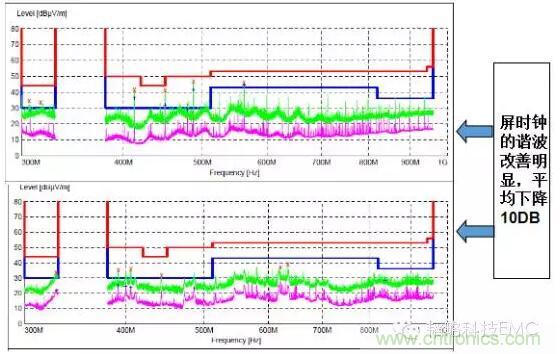

對比測試數據:

問題點(二): 屏?xí)r鐘和DATA數據線一起引起的輻射超標;

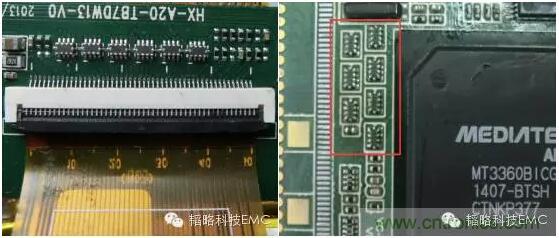

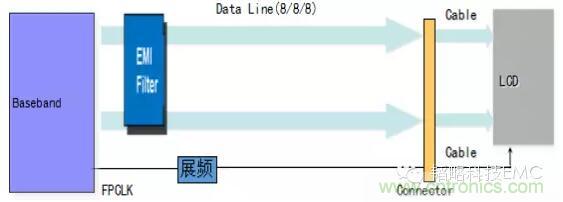

方法1:在屏數據線上增加共模濾波器或差模濾波器

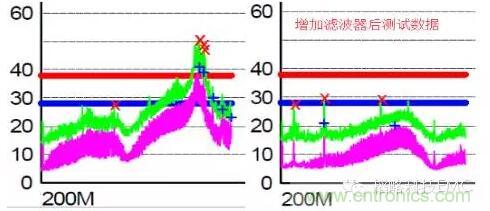

對比測試數據:

方法2:屏蔽FPC排線

問題點(三): 通過背光連接線放大后的包絡超標

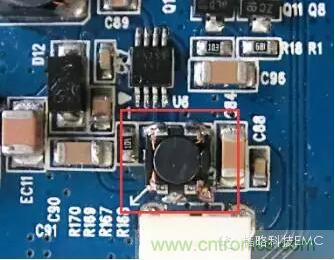

方法1:在屏背光輸出端增加高頻共模濾波器

注:1、如果輻射源頭是由背光升壓IC引起,需在輸入端用高頻共模濾波器隔離電源和地。

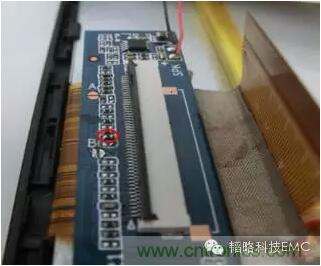

方法2:在屏背輸出端LED+、LED-上串聯磁珠,同時對地增加電容。

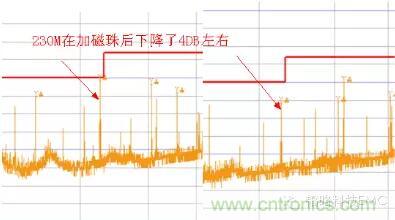

對比測試數據

三、總結:
屏的輻射一直是輻射超標的重要部分,對于它要引起大家足夠重視,除了上述措施,
結構設計時要盡可能縮短屏排線,PCB設計要優先布局和布線,僅僅就PCB設計環節來說,分享以下幾點心得,供參考交流。
四、PCB設計注意事項
1、布線時避免太多的過孔,不允許出現銳角和直角,盡量使用圓弧走線,走線盡量短。

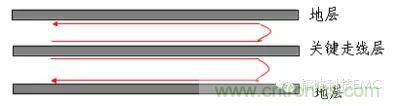

2、必須緊靠完整的參考平面布線,以保證其有最小的信號回路和連續的阻抗,優選兩地平面之間。

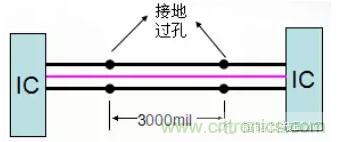

3、時鐘兩側建議包地線,包地線每隔3000mil接地,這樣保證包地線上各點電位相等。

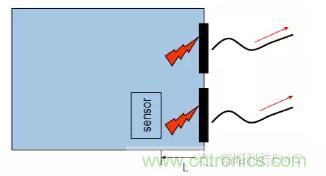

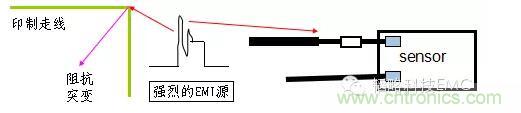

4、屏信號線和連接器遠離PCB接口連接器至少1000mil。否則干擾會直接向外輻射或在外出電纜上耦合出電流來向外輻射。
