【導讀】今天我們將繼續討論輻射發射整改的理論模型與整改方法，深入闡述理論與實踐相輔相成。一鐵殼產品在進行RE102測試中，頻段200MHz~1GHz中200多MHz單點超標，且高頻有雜散單點較高。面對這種情況，我們該如何整改呢？

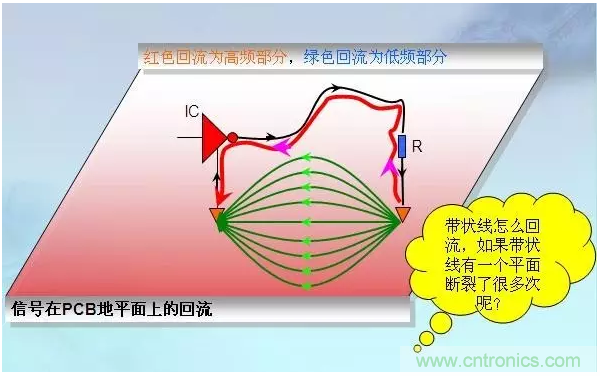

開篇之前，我們先擺個模型，導體中的電流以及回流會一句頻率大小而進行不同的分布，請看下圖：
從上圖中我們看出，低頻滿地跑，因此如果我們需要屏蔽，那么就要屏蔽很寬的面積，將回流區域都覆蓋，高頻的回流區域非常小，因此需要控制的區域就非常小。
試想，假如在高頻回流的地方（GND或者VDD）平面引一個長長的地線出來，并且PCB平面對引出的線屏蔽效能不夠，這樣這個引線就具有很高的輻射效率了。
對于低頻，為什么要單點接地，其原因非常多，一來要控制本身回流路徑，二來也要防止數字噪聲通過地上公共阻抗侵入，影響性能。
【現象描述】

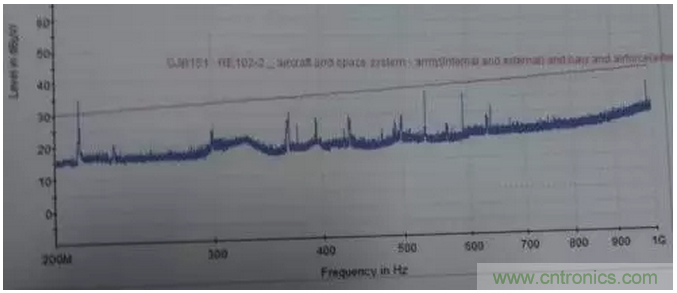

本項目中，在進行RE102測試中，頻段200MHz~1GHz中200多MHz單點超標，且高頻有雜散單點較高，其數據見下圖：
【原因分析】

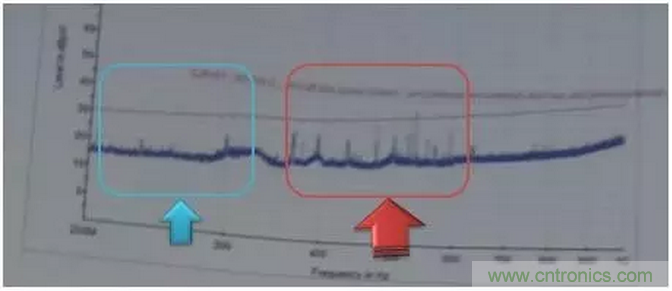

快速定位：產品為鐵殼產品，在實驗室現場拉出了很多線纜，將線纜逐個拔插，發現干擾來自于DVI線纜，將DVI線纜扣磁環，接口處接地加屏蔽，發現低頻的200多MHz下去了，中部的上去了，也超標了，這是為什么，請看下圖：

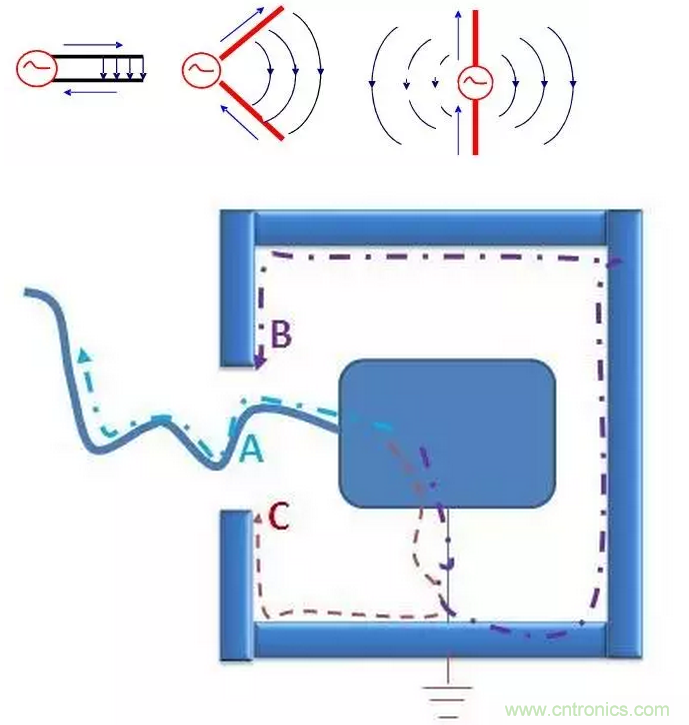

深入研究：從以上措施我們看到，每當我們接地不管多么近都會有不同但類似的頻點超標，跟磁環沒多大關系，不管加不加。

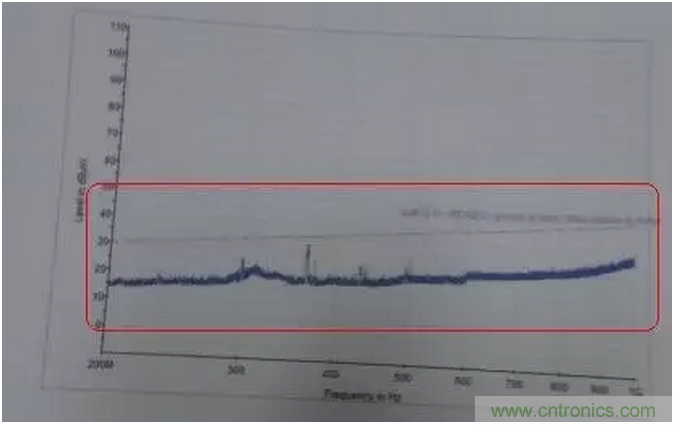

種種跡象表明我們還有其他的噪聲產生源頭沒有找到，于是我們將機器拆開，專門研究線纜這邊到底有沒有接地好，我們終于找到原因，接地處線纜的外部屏蔽層在從機器出現的地方隔離著塑料塞子。將塞子去掉或者包上導電布，RE輻射立即OK了，請看下圖：
【整改方案】
綜合產品防水要求，塞子不能去掉，因此要將塞子做成導電的塑膠塞子。本方案無需改版，只需要更改塑料塞子材料即可，對其他性能毫無影響。
隨便說兩句
塞子的模型就想PCB一樣，回流路徑上開了一個大縫隙，塞子補上或者PCB裂縫補上，回流連續。另外我們這里也可以考慮一下天線的相位問題，兩點接在一起，電位相位相同，沒有電力線，因此也沒有電磁場，當然就沒有電磁波。
