隨著汽車配備越來越多的傳感器和功能，汽車中的電子含量不斷增加，功率水平也不斷提高。過去依賴低壓差線性穩壓器（LDO）的工程師現在可能需要使用降壓拓?fù)鋪頋M足系統的高效率要求。



降壓器在更高的效率下可以提供比典型LDO更大的功率，但有一個明顯缺點——它的開關特性會產生電磁干擾（EMI），這對于汽車應用而言可能是一個嚴重的問題。幸運的是，工程師可以使用許多技巧和工具來降低EMI，包括優化電路板布局，利用IC功能以及增加電路。



DC / DC轉換器會因輸入紋波，附近電路的電磁耦合以及電磁輻射而產生EMI。EMI會干擾AM / FM無線電接收器和其他敏感設備，例如主機或高級駕駛員輔助系統（ADAS）傳感器。嚴重的EMI會在無線電和主機音頻中產生靜態噪聲或其他類型的噪聲，干擾ADAS傳感器，并降低其他系統的性能。



為了防止這種嚴重的干擾，工程師需要設計符合官方標準的系統，例如CISPR 25 Class5。由于不良的布局會導致設備無法通過標準機構設定的EMI限制，因此在電路板布局期間需遵循良好的布局優化實踐。降壓轉換器的最重要做法是：


這兩個基本規則將決定工程師在何處放置某些組件，以最大程度地降低EMI。



不幸的是，即使是最優化的PCB布局也無法防止所有與EMI相關的問題。此外，由于電路板的尺寸，形狀或時間的限制，通常無法盡可能地優化EMI的布局。例如，非常緊湊的布局可能要求您將功率電感器放置在電路板的底部，或者將輸入電容器放置在距離IC稍遠的地方。



這些和其他布局限制會導致EMI，從而降低系統性能。即使有經驗和異常謹慎，板卡也可能需要進一步優化。這些額外的板卡修訂需要時間和金錢。那么，除了優化布局以使應用的EMI降至最低之外，您還能做什么？



繞過電路板布局的限制



如果無法針對最佳EMI優化布局，則某些DC / DC轉換器會在設備級別提供許多封裝和功能改進，以幫助最大程度地降低EMI并使其更容易滿足CISPR 25 Class5限制。這些功能使電路板設計與布局無關。換句話說，它們可以幫助彌補布局方面的缺陷。



例如，擴頻是一種擴展諧波能量以減少峰值和平均EMI測量值的功能。通過對尖峰時鐘進行調制處理，使其從一個窄帶時鐘變?yōu)橐粋€(gè)具有邊帶的頻譜，將尖峰能量分散到展頻區域的多個頻率段，從而達到降低尖峰能量，抑制EMI的效果。它通過抖動開關頻率來擴展頻譜密度，例如，在±2％的范圍內擴頻，將看到諧波能量在第25個和更高的諧波上完全混合或重疊，而不是固定頻率，這將使諧波尖峰保持在基頻上。能量在較高的頻率中均勻分布，從而導致較低的測量值包絡，僅需較少的濾波和較少的布局優化，從而節省了時間和金錢。



擺率控制是有助于改善EMI性能的另一個功能，EMI的主要來源是開關環。開關環是由高邊FET的快速導通引起的，它會快速從輸入電容器中拉出電流，輸入寄生回路電感和低邊FET寄生電容的共振，會產生的數百兆赫的振鈴噪音。通過減慢上升時間會減慢電流消耗，從而減少振鈴和EMI。通過增加一個與啟動電容器串聯的電阻（幾歐姆的數量級）可以減慢上升時間，并且某些器件具有專用的啟動電阻器引腳。這里需要權衡：放慢FET的頻率可使EMI最小化，但也會增加開關損耗，從而降低效率。



此外，還有一些有助于抑制EMI的封裝技術。TI的HotRod封裝就是一個例子，該封裝消除了內部鍵合線，如圖1所示。不連續的電流會導致開關節點上數百兆赫茲的振鈴，該振鈴會耦合并輻射，從而引起EMI。去除輸入電容器不連續電流的高di / dt環路路徑中的鍵合線可降低環路電感。從而減少了振鈴，降低了EMI。HotRod系列產品包括了LM61460-Q1和LM53635-Q1等器件。

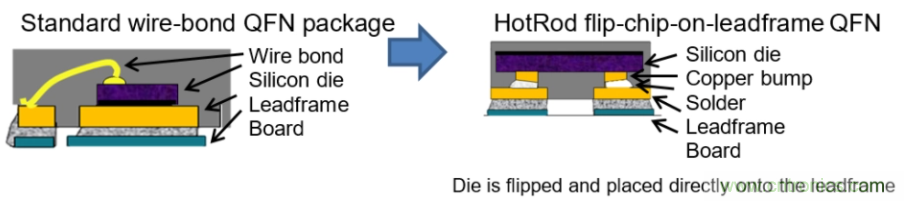

圖1標準QFN和TI的HotRod QFN的區別。資料來源：德州儀器



其他封裝級功能包括優化的引腳排列。器件可以通過整理引腳位置來提高EMI性能，從而使關鍵路徑（例如輸入電容器）保持盡可能小。器件通常將VIN和GND（或PGND）引腳彼此相鄰放置，以便為電容器的連接提供最佳位置。



更進一步，采用對稱的引腳排列。將VIN / PGND對稱地放置在封裝的任一側，可使輸入環路磁場自成一體，從而進一步降低了EMI。許多DC / DC降壓轉換器，例如LMR33630，LMR36015，LM61460和LMQ61460-Q1具有對稱的VIN / PGND引腳對（圖2b ）。



集成輸入電容器



下一代采用EMI優化封裝的產品采用集成電容器來進一步減小輸入寄生電感。LMQ61460-Q1的每一側均包含兩個集成輸入旁路電容器，每個VIN / PGND對均有一個。這些電容器是橫跨在圖2a所示的右上和右下引腳對（VIN和PGND）上的深色矩形。圖2b顯示了該器件的引腳分配，以供參考。



最小化高頻EMI尤為重要，因?yàn)槠噾?yīng)用中常見的更高的輸入電壓和更高的輸出電流會加劇該領域的問題。

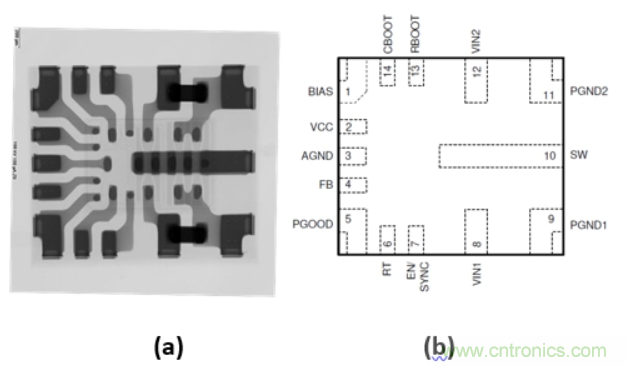

圖2 利用X射線，顯示了帶有集成電容器的LMQ61460-Q1降壓型低噪聲轉換器（可將其與引腳參考）。資料來源：德州儀器



的確，EMI在汽車應用中提出了挑戰，但設計工程師如果遇到電路板布局約束，也并非沒有選擇。從戰略性器件引腳排列到集成特性（例如低電感封裝，擺率控制，擴展頻譜和集成電容器），有許多方法可以解決這一難題。



這些功能使工程師可以放寬對EMI布局的嚴格優化，以換取更全面的布局設計，從而為優化性能留出更多空間，以獲得更好的熱性能和/或更小的解決方案尺寸。這些功能可改善您的設計，以滿懷信心地滿足標準機構設定的EMI限制。

（來源：EEWORLD，編譯自EDN，作者 TI 汽車電子市場經理Zachary Imm）
