LTC6909:Linear開關穩壓器用精確硅振蕩器

發布時間:2009-03-11

產品特性:
  • 極大地降低了峰值輻射 EMI
  • 提供多達 8 個軌至軌 50% 占空比時鐘信號
  • 低輸入和輸出紋波電流
  • 更好的負載瞬態響應
  • 可用單個電阻在12.5kHz至6.67MHz間選擇輸出頻率
  • 采用緊湊型 16 引線 MSOP 封裝
應用范圍:
  • 多相電源中開關穩壓器的控制應用

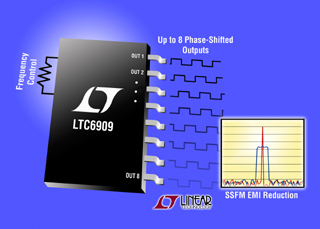

凌力爾特公司 (Linear Technology Corporation) 推出精確硅振蕩器LTC6909,該器件極大地降低了峰值輻射 EMI,并在多相電源中改善了開關穩壓器的控制。LTC6909 有 8 個獨立輸出,提供多達 8 個軌至軌 50% 占空比時鐘信號。這些輸出可以用來啟動或禁止以及實現多個開關穩壓器的相位同步。相位同步提供多種設計優勢,包括改善的 EMI 性能、降低的輸入和輸出紋波電流、以及更好的負載瞬態響應。使用 3 個邏輯輸入,這些輸出之間的相位關系可以從  45o 至 120o  配置,或者輸出可以被置于邏輯低或高 Z 狀態。

用單個電阻在 12.5kHz 至 6.67MHz 之間選擇輸出頻率。LTC6909 還提供擴展頻譜頻率調制 (SSFM),這是一種用一個偽隨機信號調制時鐘頻率的方法。SSFM 非常容易實現,并提供一種降低峰值電磁輻射的方法。頻率擴展量固定在中心頻率的 ±10%,而且用戶可選擇 3 種調制速率之一。

凌力爾特公司的設計經理 Doug LaPorte 表示:“用 LTC6909 在單個系統中納入多個開關穩壓器容易得多。LTC6909 可用來啟動和禁止一組穩壓器以使它們同步工作,進而實現更高的效率并通過 SSFM 提供好得多的 EMI 性能。”

LTC6909 完全規格在 -40℃至 125℃ 的溫度范圍內,提供堅固和可靠的工作、以及快速啟動和低功耗。這些器件采用緊湊型 16 引線 MSOP 封裝。以 1,000 片為單位批量購買,每片價格為 2.46 美元。

LTC6909 性能概要
  • 在 8 相設置中 8 個時鐘輸出可配置
  • 一個外部電阻設置從 12.5kHz 至 6.67MHz 的輸出頻率
  • 可選擴展頻譜頻率以實現改善的 EMI 性能
  • ±10% 的頻率擴展
  • 輸出可以保持邏輯低或被抑制 (高 Z)
  • 電源電流典型值為 600uA (V+ = 5V)
  • 從單個 2.7V 至 5.5V 電源工作
  • 260us 啟動
  • 第一個周期就準確
  • 輸出一直是高阻抗,直到頻率穩定
  • 工作溫度范圍為 -40oC 至 125oC
  • MS16 封裝
