產品特性：

• 為CAN 和FlexRay網絡和設備提供了一組通用的API
• 實現了代碼重用
• 硬件和API會將信號從工程單位翻譯成原始的網絡報文
• 使工程師能夠管理任何影響到網絡數據的設計變更
• 能迅速地查看，記錄和診斷總線數據以簡化故障排除

應用范圍：

• 汽車、航空航天等領域

美國國家儀器有限公司（National Instruments，簡稱NI）近日最新推出NI-XNET CAN和FlexRay嵌入式網絡接口，這將有助于汽車、航空航天等領域的工程師快速完成原型化、模擬和測試下一代FlexRay和控制器局域網(CAN)設備和網絡。NI -XNET嵌入式網絡平臺由14塊新型高性能的、基于PCI和PXI總線的FlexRay和CAN接口卡以及一個用于快速應用開發的通用API組成。該平臺是專為高要求的應用所設計，如硬件在環（ HIL ）和終端測試等需要幾百路信號源和亞微秒級延遲的應用。

CAN和FlexRay的總線主要應用于汽車行業中，用于車載電子控制單元（ECU）間的通信。CAN總線的歷史已經超過20年，由于對帶寬，同步和冗余等方面的需求不斷提升，促使了下一代FlexRay總線的問世，其速度是CAN的20倍。越來越多的汽車工程師使用的是兩者相結合的總線。然而，開發可以同時與兩個網絡通信的原型、測試測量系統是一項非常具有挑戰，成本高昂且復雜的任務。

NI-XNET平臺為CAN 和FlexRay網絡和設備提供了一組通用的API ，基于這組API開發的同一個應用軟件在兩個網絡上均可運行，從而實現了代碼重用。為了簡化應用程序開發，通過與本地信號數據庫集成,硬件和API會將信號從工程單位翻譯成原始的網絡報文。NI-XNET軟件包含一個信號數據庫編輯器，可以導入和編輯采用行業標準的格式，如FIBEX和.DBC的數據庫文件，從而使工程師能夠管理任何影響到網絡數據的設計變更。 該軟件還提供了一個總線監測工具，這使工程師們能迅速地查看，記錄和診斷總線數據以簡化故障排除。

NI-XNET API與NI LabVIEW軟件無縫集成，便于工程師在一個易用的圖形化編程環境中獲取和更改系統級的數據或信號。當結合LabVIEW 實時模塊使用時，NI-XNET接口提供了真正的確定性和可靠性性能，這在如硬件在環和生產測試等應用中是至關重要的。

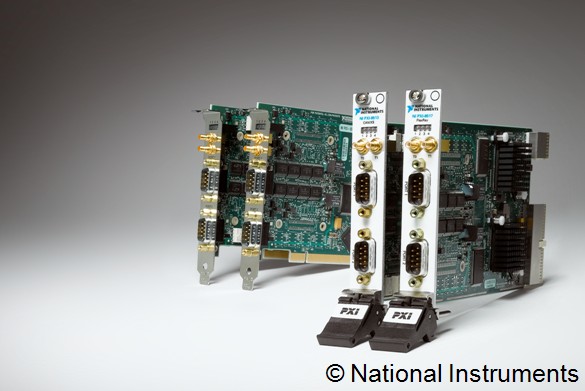

NI-XNET高性能硬件包括兩塊FlexRay接口卡和12塊CAN接口卡，均基于PCI或 PXI總線格式。這些板卡提供一個或兩個端口，并為每個端口配備高性能的、專用的板載處理器,用于處理諸如CAN信息循環廣播等復雜的任務，從而幫助工程師提高系統仿真速度。NI-XNET還提供了NI設備驅動的DMA技術 ，使主機應用程序有更快的數據流，并且減少抖動和CPU負載。除了支持LabVIEW、NI-XNET同時支持NI LabWindows™/CVI, C 和 C++。 對于復雜的系統測試，仿真和原型，該系列接口卡還能輕松地與NI數據采集和機器視覺產品、NI PXI模塊化儀器、以及數字化儀和示波器等外部?jī)x器完成同步。
