機遇與挑戰：

• 血糖儀市場在過去的幾年里呈現了跳躍式的增長
• 盡管血糖儀已經在市場上銷售多年，但業界對該市場依舊持樂觀態度
• 相比醫院的大型診斷設備，家用醫療保健電子產品的市場需求更大

市場數據：

• 90%歐美等發達國家的糖尿病患者通過血糖儀進行自我監測
• 2002年中國血糖檢測市場需求約為2.5億元人民幣，2004年大約為6億
• 張厚玫更是大膽推算，2010年中國血糖儀市場約為21億元

經歷了2009年跌宕起伏的市場“過山車”后，相信有更多的企業將目光轉向安全系數高的應用領域，而連續25年增長的醫療電子無疑是含金量較高的金礦之一。

隨著糖尿病患者數量的直線上升，以及人們更關注自身的健康狀況，血糖儀市場在過去的幾年里呈現了跳躍式的增長。“血糖儀的需求與糖尿病的發病率有直接關系。不幸的是，全球范圍糖尿病的發病率均呈上升趨勢。” 愛特梅爾公司客戶專用產品市場總監Michel Le Lan分析血糖儀市場時談到。世界衛生組織預測，如果再不采取有效措施，未來10年內僅心臟病、中風和糖尿病就將給中國帶來至少5500億美元的經濟損失。中國糖尿病患者人數高達9200萬，還有1.48億糖尿病前期患者，已經超越西方發達國家，成為全球糖尿病人最多的國家。


盡管血糖儀已經在市場上銷售多年，但業界對該市場依舊持樂觀態度。北京軟測科技有限公司總經理張厚玫指出，90%歐美等發達國家的糖尿病患者通過血糖儀進行自我監測，而中國的自測比例只有1.5%～2%。根據北京富奧華美信息咨詢有限公司報告指出，近年來中國血糖儀市場表現活躍，2002年中國血糖檢測市場需求約為2.5億元人民幣，2004年這個數字大約為6億元人民幣，而2006年該需求已達到10億元人民幣。張厚玫更是大膽推算，2010年中國血糖儀市場約為21億元。


低功耗——便攜式醫療電子市場新挑戰

相比醫院的大型診斷設備，家用醫療保健電子產品的市場需求更大，相應地也提出新的挑戰。“醫療設備從醫院進入普通老百姓家時，意味著其供電模式從墻壁供電轉向電池供電，因而其功耗問題比較突出，需要在保持高精度的情況下降低功耗。”帝奧微電子北中國銷售總監李仁果指出醫療電子新市場所衍生的功耗挑戰。

“功耗和集成度是便攜式醫療電子應用設計時的關鍵所在。”德州儀器MSP430微控制器業務發展經理刁勇指出，便攜式醫療電子設備是由電池驅動的。因此，對于設計人員來說，如何最大限度延長電池使用壽命、同時盡可能多地降低功耗成為第一要務。此外，這類設備還要求有較小的尺寸。高度集成的系統解決方案有助于減少板級空間，以利于提高設備的便攜性。

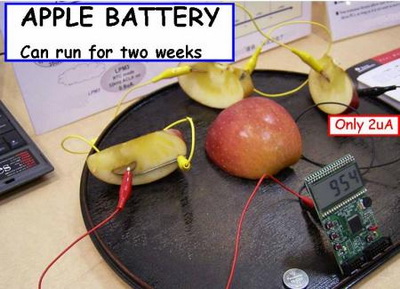

TI低功耗產品系列中，MSP430系列微控制器以超低功耗而被包括便攜式血糖儀、便攜式心電圖和血壓計在內的許多設備所采用。該系列最新發布的Value Line的待機功耗僅為0.4微安，TI方面以蘋果作為電池為MSP430供電，可以支持微控制器維持工作長達兩個星期。

整合外圍器件，一舉三得

除了電池供電之外，家用便攜式血糖儀和臨床用儀器的另一區別在于體積。面對普通消費者，血糖儀不得不“瘦身”。而且提高系統集成度減少外圍器件，不僅有助于產品實現小型化，進一步降低系統功耗，還能保證系統測量的精確穩定。觀察醫療電子MCU市場上主要供應商TI、飛思卡爾、瑞薩、愛特梅爾的產品動向可以發現，ADC、LCD顯示驅動、溫度補償電路、模擬前端電路是整合的主要對象。

前文提到的MSP430系列微控制器最新成員Value Line集成了10 位 ADC、UART、比較器與串行通信等集成型智能外設，進一步解放CPU資源，令系統的電源效率更上一個臺階。

日系MCU的集成方向與歐美極為相似，高精度ADC成為集成的首選。瑞薩的H8/Super Low Power MCU，內置了適合血糖值測量的高精度14位A/D轉換器，并通過內置血糖儀所必需的外圍元件，實現了裝置的低成本，并改善了電池壽命。

值得玩味的是，同樣緊盯醫療電子市場的飛思卡爾在超低功耗微控制器方面主打8位和32位微控制器，和TI的16位MSP430系列恰好錯開。和眾多對手不同的是，飛思卡爾不僅集成了ADC，該公司還推出集成了LCD驅動的S08LH36和S08QE32，滿足血糖儀必須通過LCD顯示數據的需求。

和其他醫療電子設備不同的是，血糖儀利用電化學反應檢測病人的血糖度，該化學變化過程隨溫度的不同而呈現出不同的結果，因此血糖儀測試精度對溫度的變化非常敏感，需要根據環境溫度進行測量并修正測量參數。飛思卡爾工業類產品(醫療)亞太區市場經理何英偉指出，飛思卡爾近期帶16位ADC的8位及32位微控制器，其準確度已提升至13.5位精度，內附溫度補償及穩壓電路以提高信號轉換時的準確及穩定性，以減少溫度及供電漂移時對最終測試結果的影響。

愛特梅爾的解決方案更是將集成的范圍擴大到前端模擬電路。據了解，愛特梅爾目前有兩種集成方案可選擇：集成有微控制器和專用模擬電路的單芯片方案，或者模擬電路、微控制器標準產品分別位于不同芯片的雙芯片解決方案。Michel Le Lan稱，模擬電路的設計經歷了十多年的驗證和優化，經過精細的調整，集成模擬電路可以滿足血糖測量應用的精確要求。

何英偉介紹，飛思卡爾承諾客戶保證15年的供貨周期及可無逢升級至更快速的32位ColdFire平臺及可整合附帶USB接口和符合國際醫療機構認可的Continua USB PHDC Stack。

多功能、互聯化通信為發展趨勢

現代人不健康的飲食生活習慣導致高血壓并發糖尿病的病例越來越多，加重了心血管疾病的風險。一臺血糖儀或血壓儀已經不能有效地監測隱匿殺手的行蹤，個人保健醫療用品正朝著多功能化方向發展，集血壓、血糖、心律、體溫等測量功能于一體的多功能產品為未來的家用醫療電子產品的趨勢之一。何英偉認為，設計這些多功能手持儀表需要更高集成度,更快速的處理器以及可將測試結果簡易地以有線或無線方式傳送到PC或服務器上儲存或作長期監測。此外，所有相關的芯片都要求小封裝和低功耗及可提供所有接口的驅動軟件。

身處于網絡時代，血糖儀互聯化并不遙遠。2010年4月，Entra Health Systems宣布其血糖儀可以通過藍牙和Nokia旗下50多款手機互聯。這意味著血糖測試結果可以手機為中轉站上傳相關醫療網站，實時獲得診斷分析結果發送到手機。不難想象，未來遠程醫療、遠程血壓值監控并提醒、通知醫生、家人等應用觸手可及，家用醫療電子產品加載傳輸模塊的模式將打破傳統去醫院排隊就醫的模式。如今，無線網絡傳輸技術業已成熟，USB、藍牙、Zigbee、UWB足以開拓出移動式醫療儀器更為廣闊的前景。目前，飛思卡爾已針對血糖儀推出集成模擬組件及ZigBee和專用無線解決方案的微控制器，支持血糖儀功能并可擴展與有線或無線設備之間的通信，如手機、胰島素計量器或熱量計，從而適用于遠程醫療應用和遠程患者監控。

考驗技術內功，入市仍須謹慎

中國本土企業進入醫療電子市場較晚，選擇一個合適的切入點至關重要。那么，龐大的糖尿病患者消費群體能否為中國本土醫療電子企業帶來第一桶金呢？采訪過程中，筆者聽到兩種截然不同的聲音。

愛特梅爾Michel Le Lan代表了樂觀的看法，他認為血糖儀是一個很好的起點，因?yàn)樗募夹g(shù)已經成熟；另一方面，由于糖尿病患者日益增多，血糖儀的市場需求正在增長。而且血糖儀技術還存在創新的空間，例如可植入設備等或許是血糖儀未來的發展方向。

而飛思卡爾何英偉則較為謹慎。他一針見血地指出，現在血糖儀這市場絕大部分都是歐美公司的天下，最大的需求量短時期還是在歐美，本土公司只可爭取出口或代工的訂單，但大部分廠商都缺乏可跟大廠比拼的知識產權，特別是血糖試紙的制造技術。“我個人認為除非政府大力提升本土內部需求及扶助本土公司以帶動相關技術發展，否則還是將切入點放在一些提升現有中低端家用產品功能，增強其功能及其測試的準確度如血壓計、按摩器、計步器、健身減肥電子產品等。”

最后，他建議有志于投身醫療電子產品的中國企業，從自身所擅長的產品入手，特別是精于大量生產消費電子產品如家電、手機等，將醫療電子技術、健康功能結合在這些中國的優勢產品才是未來增值之路。

張厚玫指出，必須保證同一批號試紙中每條試紙測量的準確性和一致性，它們的誤差要嚴格控制在一定的允許范圍。這是血糖儀精確測量的難點之一。
