通過結合兩個儀器，用戶現在可以不間斷生成從80 MHz至20 GHz的矢量信號，例如：在航空航天和國防行業的測試系統中使用。一旦結合，則R&S SGS100A和R&S SGU100A表現為一臺完整的儀表裝置，同時具備一個I/Q輸入接口和一個RF輸出接口。該聯合裝置就像一臺儀器一樣，也可以通過遠程或手動控制。根據不同的配置，它占用兩個高度單位、½ 19英寸寬或一個高度單位、19英寸寬 。

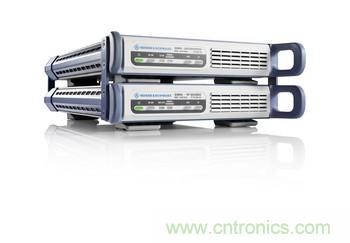

圖1：R&S SGU100A射頻上變頻器



與其他性能相似的微波矢量信號發生器相比，R&S SGS100A和R&S SGU100A加起來后在機柜中占用相當少的空間，同時仍能提供出色的性能。例如，在14 GHz的RF頻率上，產生30 Msym / s的QPSK信號的誤差矢量幅度（EVM）是0.5％。在12 GHz以上時， R&S SGS100A與R&S SGU100A具備2 GHz的I/Q調制帶寬。這為寬帶應用，如那些在衛星通信或需要極短脈沖的雷達試驗中所需信號提供了理想解決方案。



由于增加了最新的 R&S SGU100A 射頻上變頻器，羅德與施瓦茨公司擴展了其久經考驗的R&S SGS100A矢量信號發生器的頻率范圍，使其涵蓋微波應用。這兩臺儀器的結合構成了市場上最緊湊的矢量信號源，輸出頻率高達20 GHz。R&S SGU100A可以作為一個純CW上變頻器或作為I / Q調制信號的上變頻器。



R&S SGU100A可作為純CW源或作為用于I/Q調制信號的源。特別是當使用CW版本時，R&S SGS100A和R&S SGU100A的組合是要求相參的多音信號應用的最佳選擇。已經擁有一臺12.75 GHz 的R&S SGS100A信號源或具有相似的頻率范圍的信號發生器的用戶，可以使用R&S SGU100A以擴展其??發生器的頻率范圍至高達20GHz。



R&S SGU100A射頻上變頻器現在已經可以從羅德與施瓦茨訂購。欲了解更多信息，請?jiān)L問www.rohde-schwarz.com/ad/press/sgu100a。
