【導讀】本文就跟隨小編一起拆解谷歌Chromecast流媒體設備，看看里面35美元的硬件到底有何乾坤。隨著把小編的介紹，我們會看到谷歌Chromecast流媒體設備的后蓋板、金屬屏蔽罩、鋁片散熱器、PCB上層發熱IC以及Chromecast的存儲器。
我那個一直上電的Chromecast時不時會用一下，最近幾周前還在用，沒出現過任何問題。因此，前幾天當我的安卓平板電腦找不到它時，我就感到非常困惑了。我的iPad和Mac也不能在網絡上檢測到它，盡管我重新啟動了許多次也不管用。Chromecast上集成的LED只發出穩定的白光，盡管我多次用按鈕進行恢復出廠設置的操作，也不能通過HDMI向連接的顯示器輸出任何內容。最后，我把它扔到毛巾上，懷疑是發生了硬件故障或有缺陷的自動固件更新，并準備立即著手拆解。根據后進先出(LIFO)的策略，我進行了如下拆解。

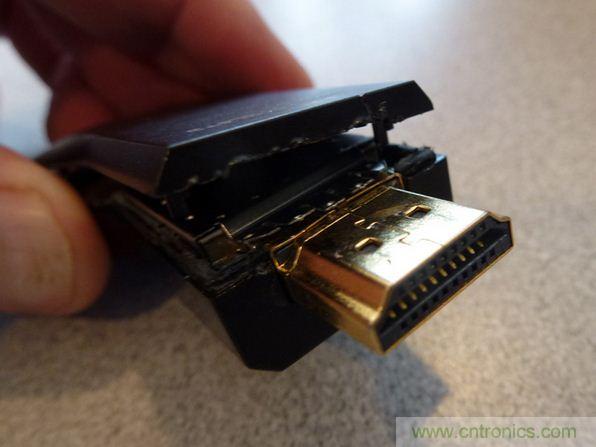

雖然我沒有整套iFixit的精美拆解工具，但一把一字螺絲刀插進外殼和HDMI連接器之間的縫隙中然后一擰也就搞定了(圖1)。
圖1：螺絲刀插進外殼和HDMI連接器之間的縫隙中然后一擰就可拆開Chromecast。

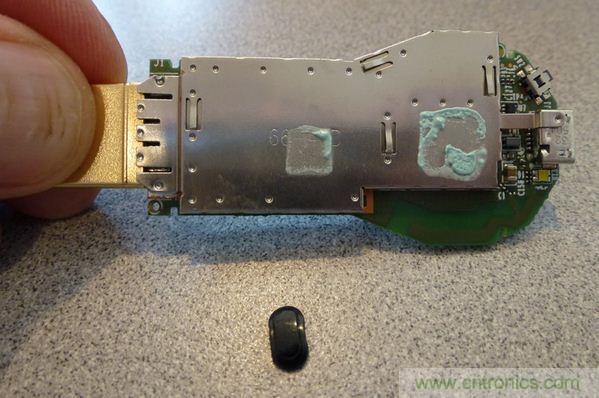

這張是拆除外殼下蓋板后的照片如圖2所示。
圖2：拆除外殼下蓋板的Chromecast。

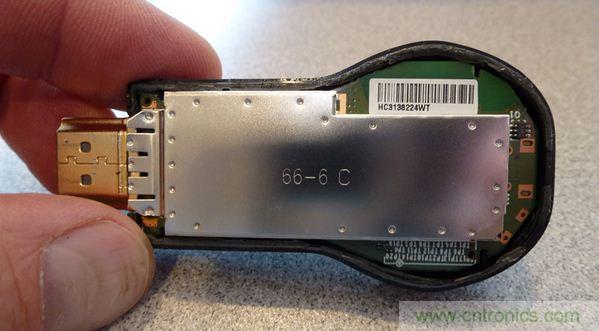

然后將系統從外殼的上蓋板拿下，將它翻轉過來，更多的金屬屏蔽罩映入眼簾(圖3)。
圖3：更多的金屬屏蔽罩。

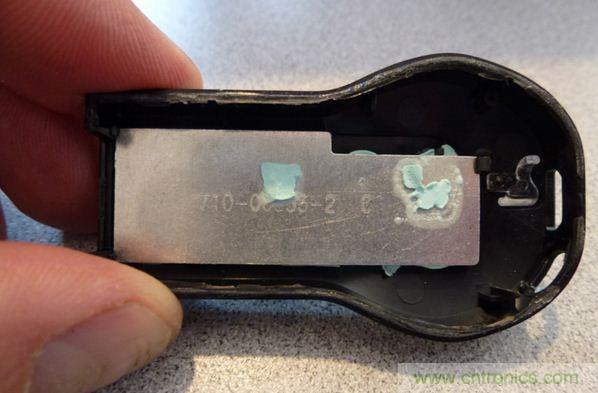

[page] 在圖3中，我還展示了與右上角的開關匹配的那個復位按鈕。在開關下方， 即右側的遠端是僅用來給Chromecast供電的微型USB連接器(至少目前為止我知道的是這樣)。兩片熱熔膠將屏蔽罩粘接到鋁制散熱器(圖4)。
圖4：兩片熱熔膠將屏蔽罩粘接到鋁制散熱器上。

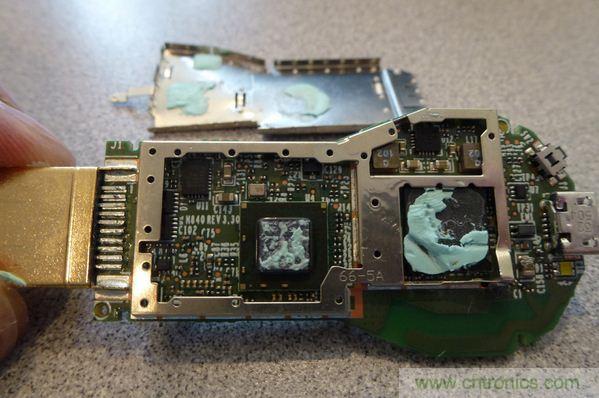

你可能會猜這兩塊相同的熱熔膠斑塊對應的是PCB上層發熱IC的位置，恭喜你答對了(圖5)。
PCB 中心被膠遮蓋的芯片是Marvell公司的DE3005-A1 SoC，該芯片也被該公司稱為ARMADA 1500- mini。在這個芯片的右邊是同樣被膠弄糊了的AzureWave AW-NH387，這是提供802.11 b/g/n Wi-Fi、藍牙和調頻收音功能(最后這個功能沒被Chromecast采用)的一塊芯片。提到無線，你可以在右下角看到PCB上蝕刻出來的天線。
圖5：PCB上層發熱IC。

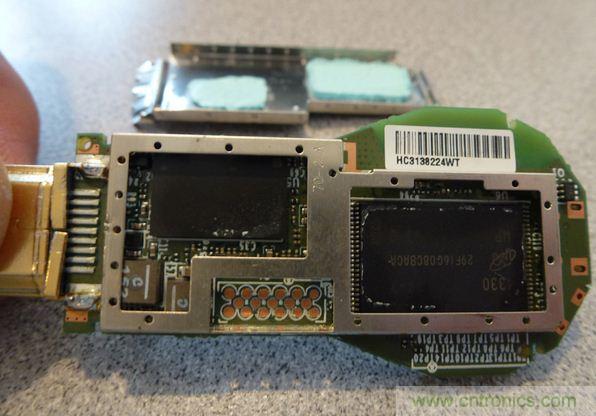

將PCB翻轉過來，去除另一個法拉第籠，你就可以見到Chromecast的存儲器了(圖6)。左邊最靠近HDMI連接器的地方是Micron 公司的MT41K256M16 4Gb低功耗DDR3 SDRAM。右邊的非易失性器件是Micron MT29F16G08 16Gb NAND閃存。
圖6：Chromecast的存儲器。
