電路解析:智能醫療心率采集處理電路的解析步驟

發布時間:2015-12-02 責任編輯:echolady

【導讀】心率采集處理電路主要由信號抗干擾電路模塊、脈搏次數紅外檢測采集電路模塊、信號整形電路模塊三部分組成。本文主要講解的是智能醫療心率采集電路處理電路的解析過程。本文就由專家為大家講解具體的解析步驟。

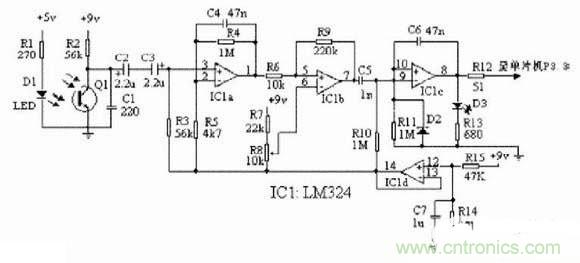

紅外線發射管D1和紅外線接收管Q1組成了紅外檢測采集電路;R2與C1、C2與C3、R4與C4和IC1a共同構成了信號抗干擾電路組,它們分別承擔了對信號的低通濾波、干擾光線的光電隔離、殘余高頻干擾的濾除等任務。另外,IC1b、C5與R10、IC1c則共同組成了信號整形電路模塊。

智能醫療心率采集處理電路的解析步驟

心率采集處理電路工作的基本過程如下:

首先,紅外檢測采集電路中D1發射紅外線,而Q1則接收相應組織的半透明度,同時轉換為電信號。由于脈搏一般在50次/分~200次/分之間,對應的頻率范圍在0.78Hz~3.33Hz之間,因此經紅外檢測采集到并轉換得到的電信號頻率就非常低。為了防止信號因外界高頻信號干擾而使檢測結果有誤,信號就必須先進行低通濾波,以便濾出絕大部分的高頻干擾。電路中采用R2和C1來完成濾除高頻干擾的任務。

然后,由于本心率計設計的適用場所為室外,因此它必然會遇到強光輻射的情況。為了避免在接收正常脈搏紅外線時受到強光的干擾,電路中設計使用C2、C3背靠背串聯組成的雙極性耦合電容構成一個簡單的光電隔離電路,從而實現了對于干擾光線的隔離。此外,為了防止前面對于高頻干擾濾除的不夠徹底,電路中還設計連接了由IC1a、R4、C4組成的截止頻率為10Hz左右的低通濾波器電路,以便進一步濾除干擾,同時將前面的信號放大200倍左右。

經前面處理得到的信號為疊加有噪聲的脈沖正弦波,接下來必須對這個信號經過整形。先是通過比較器IC1b將正弦波轉換成方波。利用R8可以實現將比較器的閾值調定在正弦波的幅值范圍之內的目的。接下來,從IC1b的7引腳輸出的方波信號經C5、R10構成的微分電路,進行微分處理后將成為正負相間的尖脈沖。為了穩定脈沖的輸出,電路設計時是將此脈沖輸入到單穩多諧振蕩器IC1c的反相輸入端,并利用IC1c的輸出來作為后極工作的實際使用脈沖。

IC1c在工作時,凡有輸入信號時,它會在輸入信號后沿到來時輸出高電平,從而使C6通過R11充電。大約持續20ms之后,IC1c同相輸入端的電位會因C3充電電流減小而降低,當此電位低于反相輸入端的電位時(尖脈沖已過去很久),IC1c就將改變狀態并再次輸出低電平。這20ms的脈沖時間是與脈搏同步的,這種脈沖在電路工作時是與紅色發光二極管D3的閃爍情況相對應的。

經過IC1c之后的脈沖就是后面單片機控制電路所需的實際脈沖,通過R12送到單片機P3.3引腳后,就可實現后面的計數和顯示了。

IC1a、IC1b、IC1c工作所需的4.5V電源電壓,在電路中是通過R14、R15對9V分壓并經IC1d緩沖而得到的。這樣的設置,就使得即使電池電壓降低到6V,本電路也能實現正常工作。
