玩具槍是男孩子成長過程中必須要有的，首先，我和小伙伴們?nèi)ネ诟G泥（一種粘土，建筑工地上挖地基時可以找到），窯泥挖回來了，用點水邊調和邊揉，要舉起了，使勁摜到水泥地上，那時候是比誰摜得響的。如此反復，窯泥就越來越結實了。之后，把它仔細捏成一塊長方形的塊狀，大約2公分厚，在太陽下曬一會，等水汽稍干一點，就用小刀按照手槍的形狀切出一個輪廓來。



那時候，我們記憶中的手槍是統一的樣子的，就是駁殼槍，電影上就是這么演的，八路軍戰士都用這種。



然后就放到陰涼處，風干，大約3、4天后，就干得透了，然后用小刀細心的休整，把槍管修成圓的，扳機護圈也要掏出來，準心、照門一樣也不能缺，甚至是槍柄上的斜紋。



這時候就是和小伙伴們比賽誰做得更像真的了，再就是玩打戰的游戲了，模仿著電影里的，閉著一只眼睛，把槍抬平，對著“敵人”做瞄準狀，嘴里“呯”，“呯”的配著音，持槍的手還要隨著“呯”的叫聲抖一下，表示射出了一顆子彈…



小學時期就無比向往高年級的航模興趣小組的學長、初中時期開始拆家中的收音機，第一個是熊貓B737袖珍晶體管收音機。后來，自己選擇的電子技術為專業，一干就是20多年。電烙鐵用過幾十支，自從98年從上海中德師資培訓中心進修帶回了德國原裝的ERSA恒溫焊臺后，就再也沒有用過其它烙鐵。



好景不長，雖然和ERSA一齊帶回的烙鐵頭有4個，且都是長壽命烙鐵頭，但這貨畢竟是耗材，2012年，4個烙鐵頭都OVER了，重新從箱子底翻出了廣州黃花的高潔牌烙鐵，但就是沒有ERSA的好用，沒辦法，咱在材料和工藝方面始終是不如人家，這是不爭的事實。



直到后來，電烙鐵不再是和電路板、元器件有關聯的工具了，至于在風景區看到有所謂的藝術家拿大功率烙鐵在木板上燙出一幅一幅的畫來還不算太離奇的話，在菜市場看到醬豬頭的小販們拿著電烙鐵在豬皮的縫隙里燙豬毛的時候，我的三觀徹底崩潰了…



因此，我們是有必要去尋找一只既好用又好看的電烙鐵了。倭國的白光是不錯的，而我們還停留來烙鐵芯+烙鐵頭的內熱式時候，白光就已經有了一體化的烙鐵頭了，加熱部件和烙鐵頭合二為一了，這樣效率就高了，這不能不說是電烙鐵發展的一個創新。



今天帶來的試用品就是這樣的一種電烙鐵。





電烙鐵是電子行業和業余電子DIY中必不可少的工具，通常、電子元器件在PCB上固定就是使用電烙鐵進行焊接的了，在焊接的時候，我們還需要準備兩樣小材料：焊錫絲和松香。



電烙鐵通過加熱來融化焊錫絲，使焊錫和遠期的引腳和PCB的銅箔浸潤，當溫度降低后就形成了電器連接接，松下是助焊劑，用于隔離空氣中的氧氣以防焊錫加速氧化，并是熔化后的焊錫具有更好的流動性。





以往電子DIY者手中，大致需要多把電烙鐵的：焊接小元件大致采用的是20-30W的電烙鐵，這個功率的電烙鐵熱量在300攝氏度以下，不容易使元器件過熱而損壞；而在焊接大型的元件或是PCB覆銅面積較大的焊點的時候，小功率的電烙鐵就不能勝任了，這時候需要50W左右的電烙鐵，溫度能達到450攝氏度左右。





當然，由雷鋒網給我們提供的TS100迷你烙鐵是可以調溫的內熱式數控電烙鐵。我們?cè)谑褂玫臅r(shí)候就方便多了，TS100迷你烙鐵采用低壓供電，外接直流電源，相比用220V的傳統電烙鐵來說，由于漏電、感應電擊穿焊接工件上的MOS管的機會就小多了，但為了安全起見，TS100迷你烙鐵也設置了接地螺絲。

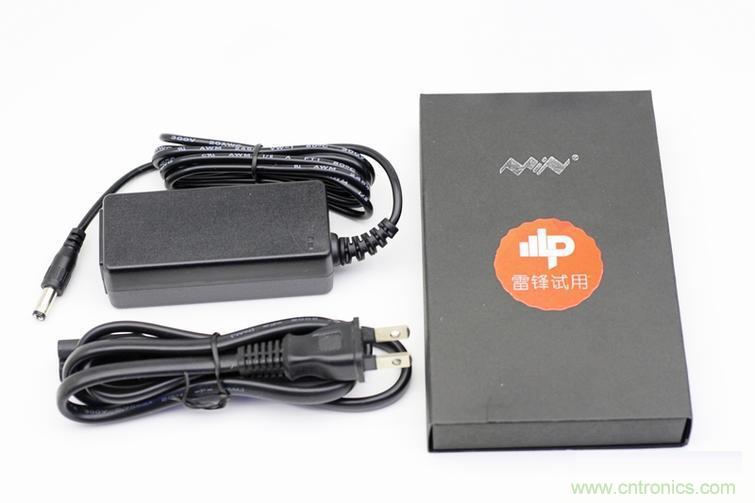

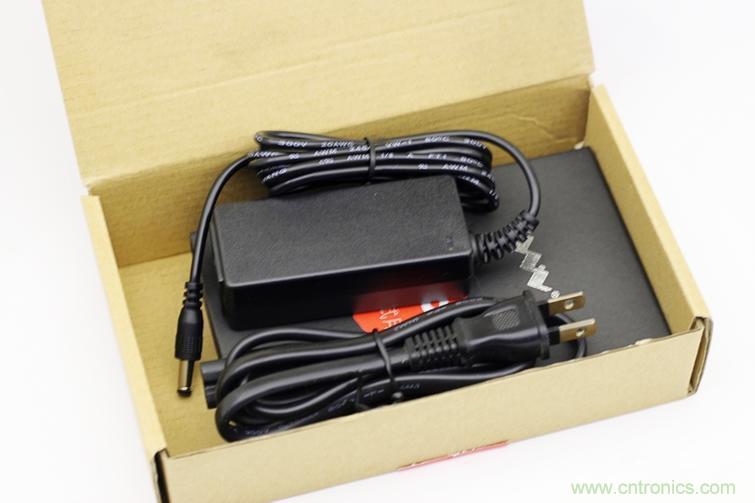

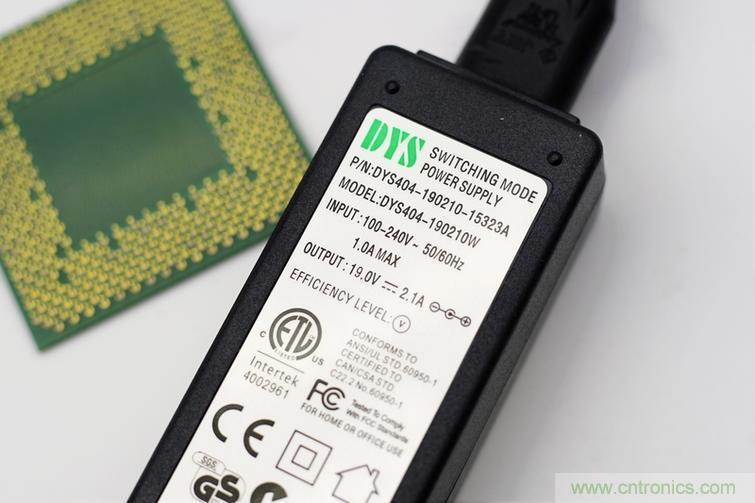

外置電源采用的是19V的電壓，電源適配器能提供的最大電流是2.1A，這樣估算下來，TS100迷你烙鐵的功率在40W左右，不過，如果你想獲得更高的功率，那么可以換用24V的電源。

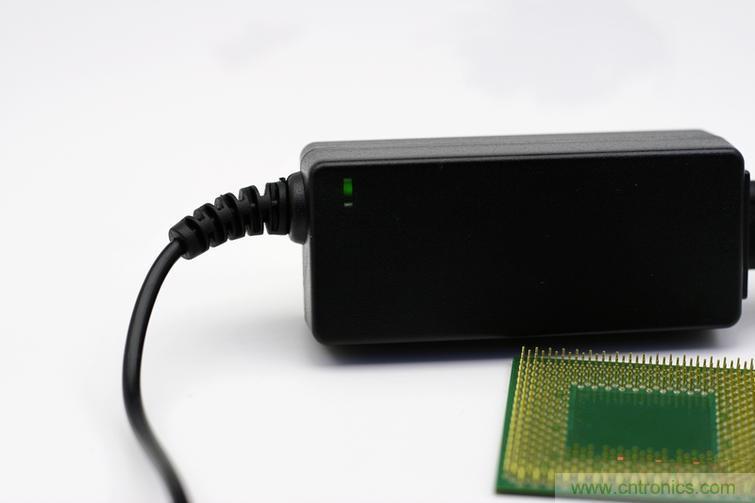

電源上有一個綠色的指示燈，不過，以往使用電烙鐵這東西，我習慣拿來湊到嘴邊感受一下溫度到達到?jīng)]有，最記得的是二十多年前，我這么試溫度的時候，旁邊的損友順勢托住我的手往上一送，頓時，我的嘴唇一縷青煙冒起……

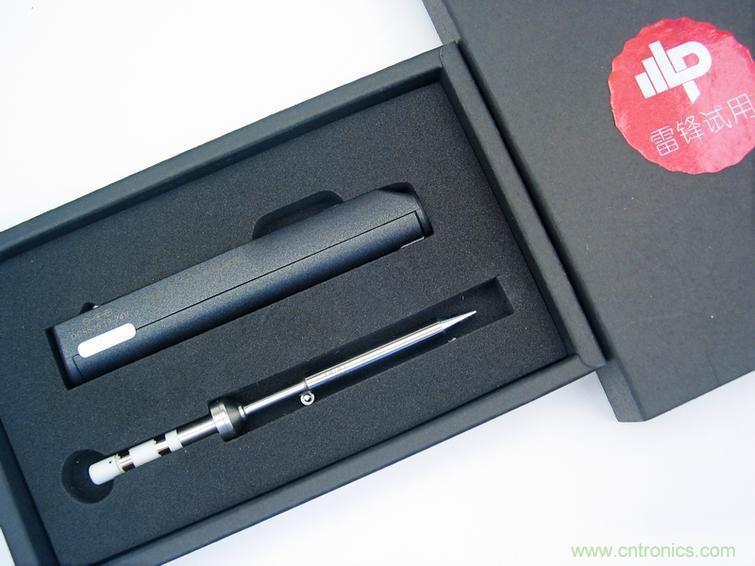

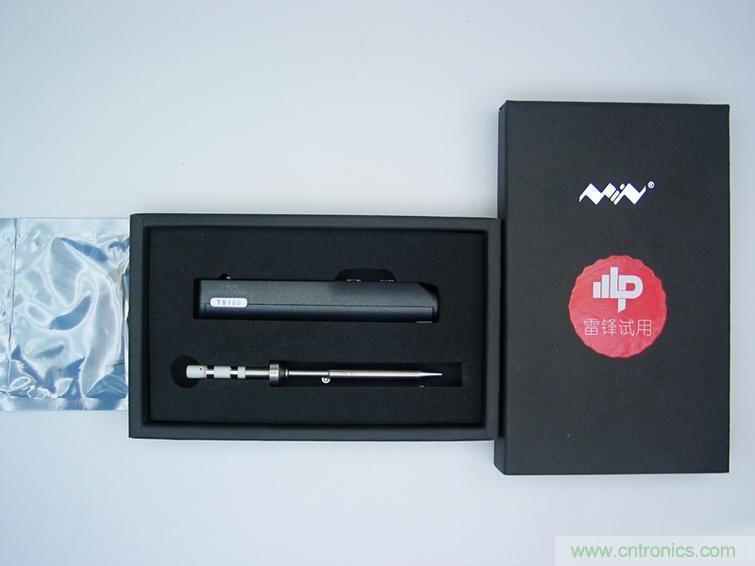

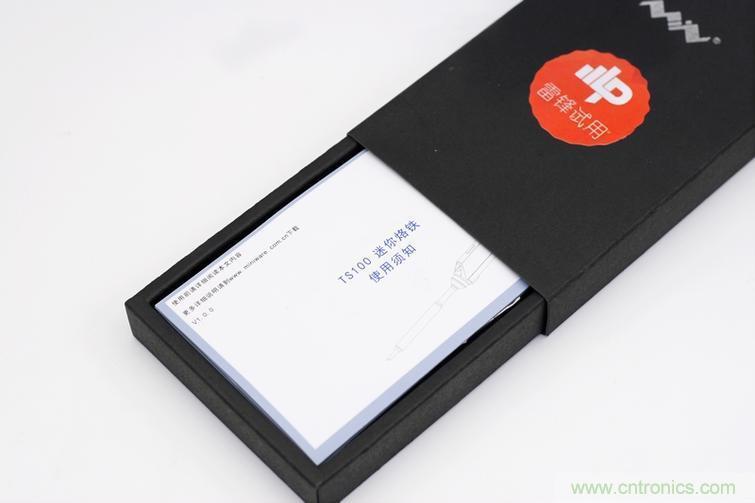

TS100迷你烙鐵主題部分是在這個小盒子里的。打開盒子，首先看到的是說明書。

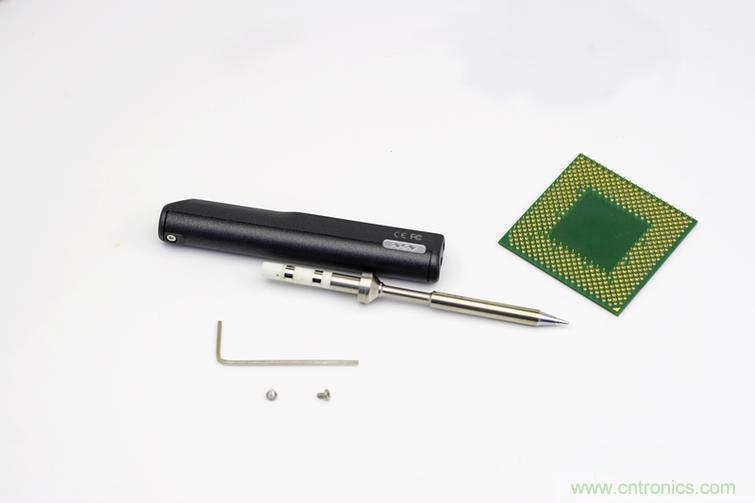

小塑料袋里有內六角扳手和兩個備用螺絲，烙鐵頭和手柄是分離的。





烙鐵頭采用一體式設計，發熱體就在烙鐵頭內部，用過白光的人應該清楚這種設計最大的好處就是效率高，熱量傳導充分，升溫迅速，缺點就是烙鐵頭損耗的時候更換比一般的烙鐵頭花費要大一些。

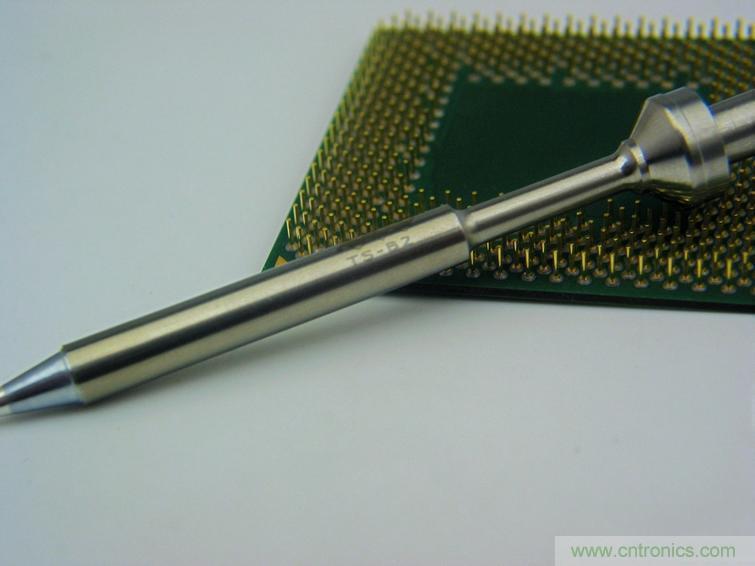

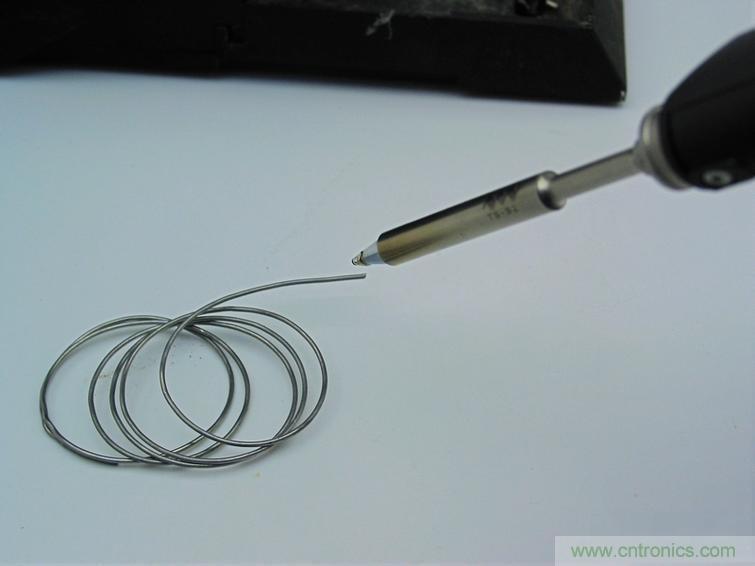

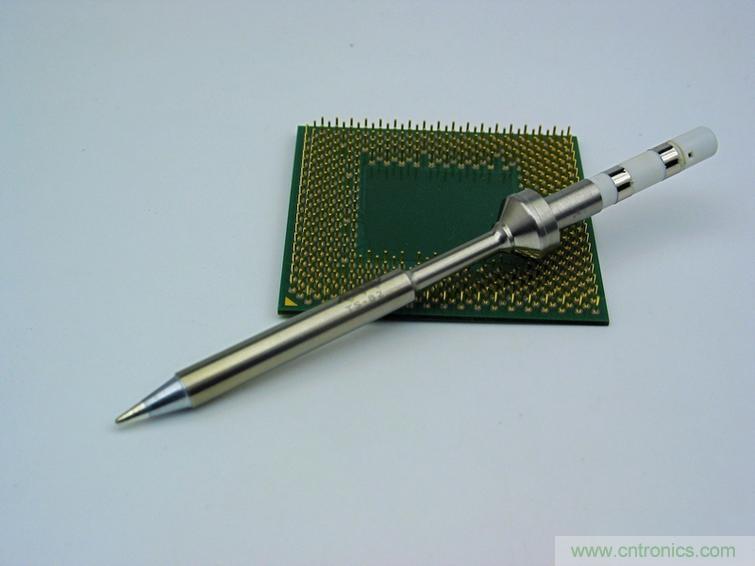

這是烙鐵頭，尖頭款式，通常我們使用的烙鐵頭有尖頭、刀頭、馬蹄等，我個人還是習慣用尖頭的。烙鐵頭的型號是TS-B2.烙鐵頭表面已經預處理過了，吃錫很方便，表面鍍層能有效增加烙鐵頭的壽命。后部的兩個銀色的環就是烙鐵頭的電源觸點，控制器裝在手柄內部，根據烙鐵頭內溫度傳感器來獲得溫度參數，控制電路驅動MOS管驅動發熱元件。







兩個螺絲暫時用不到，可以收起來，如果以后更換烙鐵頭，螺絲遺失的話，就可以取出來用了。

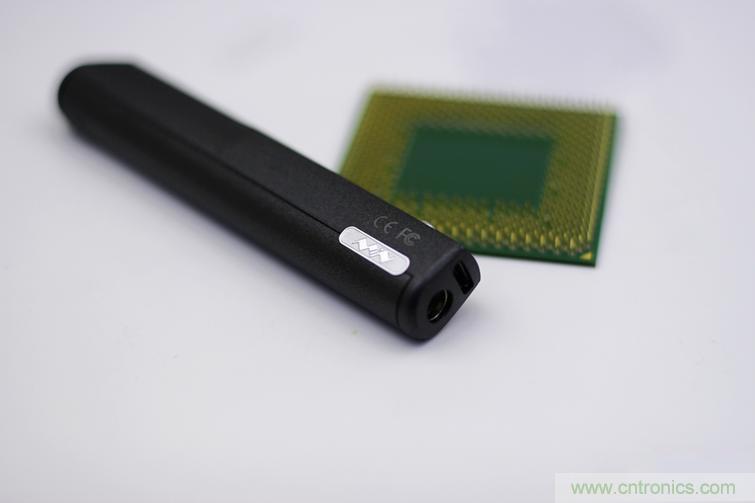

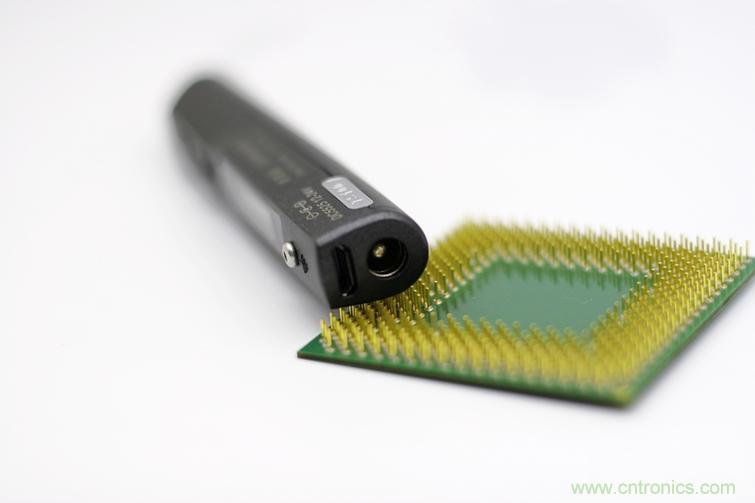

控制器尾部是TS100迷你烙鐵的LOGO，端面上的兩個接口一個是電源插口，一個是MicroUSB插座，用于升級控制器固件的接口。

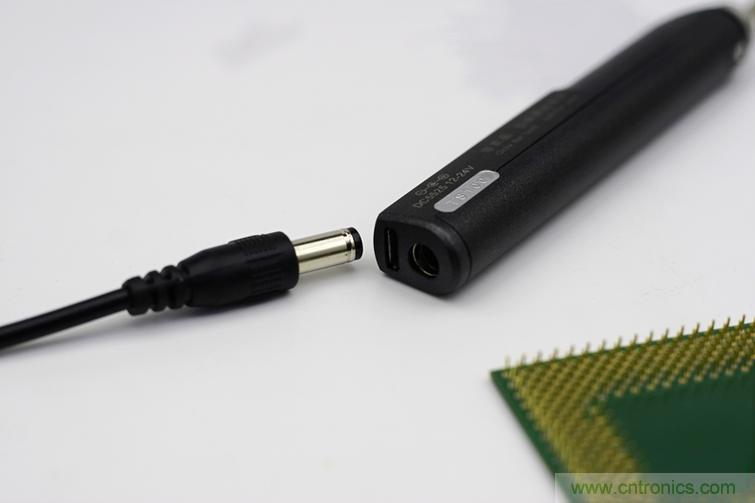

電源接口采用5mm的空心電源插孔，中心正極，如有需要更高電壓的，可以自行換用24V的直流電源，不過輸出電流要保證能達到2A以上。

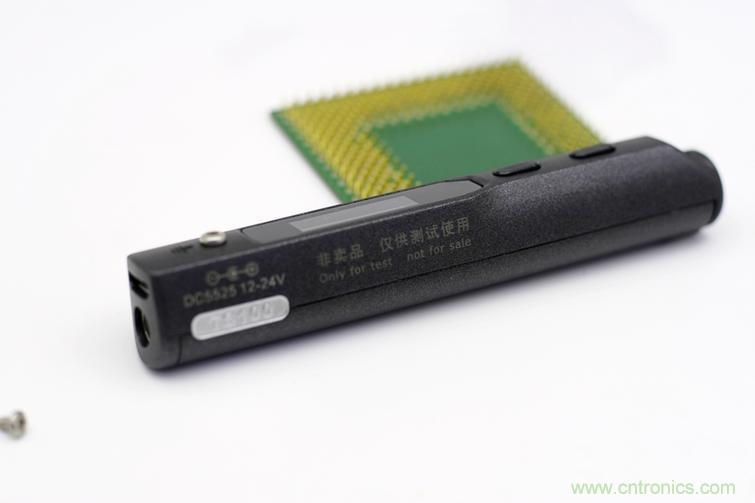

在手柄側面是電源參數，12-24V，正面有OLED顯示屏和兩個按鈕。

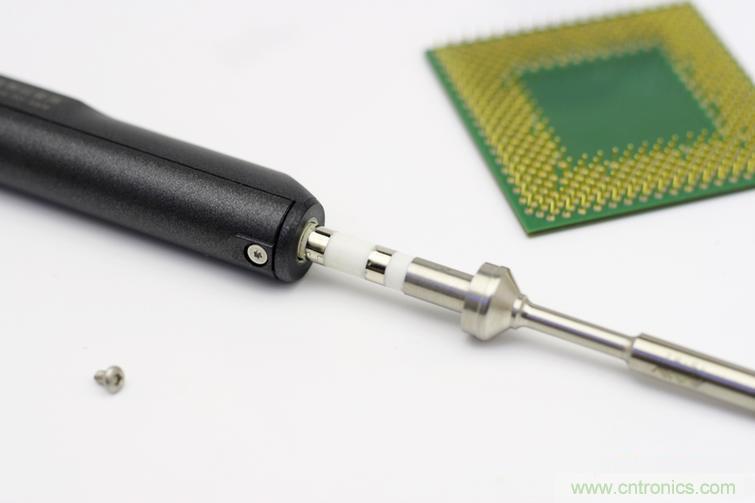

現在我們把烙鐵頭插入到控制器中。





要插到位，保證烙鐵頭的電源觸點和控制器內部的觸點接觸到位。

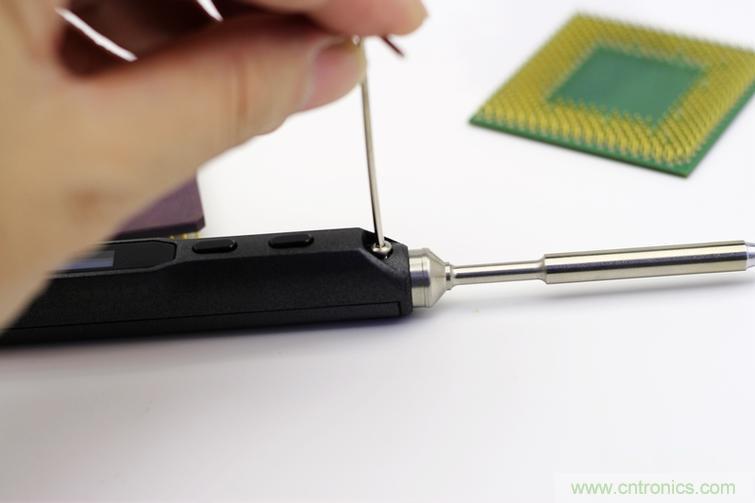

插到底后，用內六角扳手上緊螺絲，烙鐵頭就固定住了。





現在所需要的就是接通電源了。

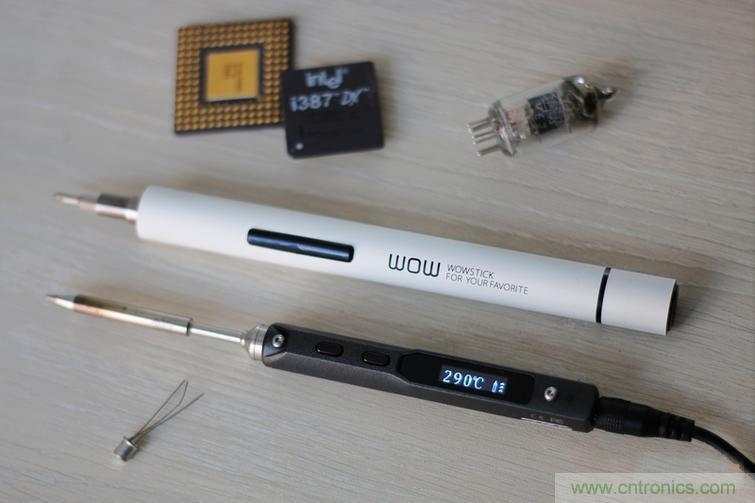

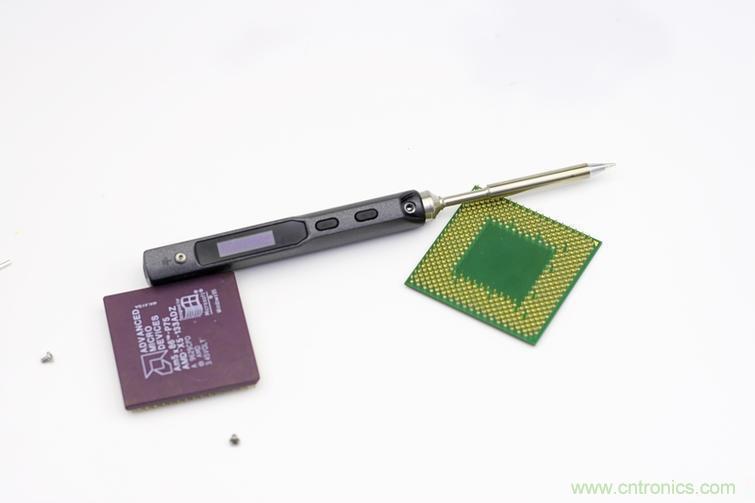

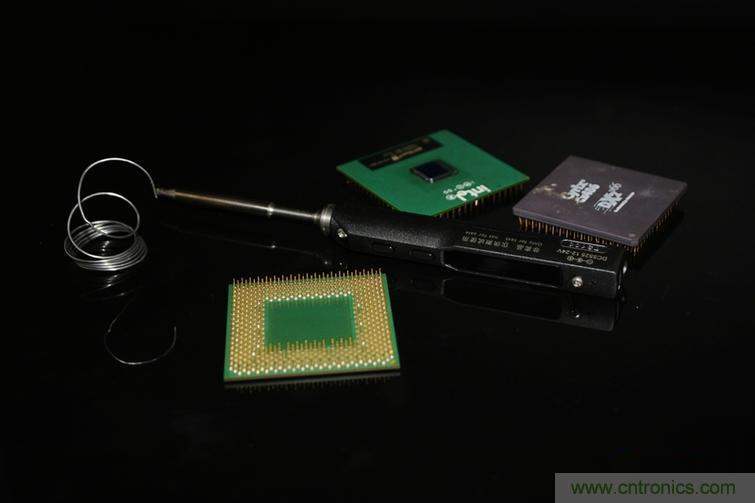

當然，在使用之前，我們先來說說TS100迷你烙鐵的印象，首先，TS100迷你烙鐵和我手邊的電烙鐵相比，要袖珍得多，這在外出的時候比較方便，但我更以為這個烙鐵是理工男凸顯情懷的一個道具：這里先不說實用性，TS100迷你烙鐵的的外形更像一件精致的手術器械而使用它的人也不是弄得一身灰塵，兩手黑煙，眼鏡偏上濺上凝固松香點的維修工的模樣，相信維修工CRT電視機或顯示器的人都不會忘記機殼內那極致細膩的黑灰吧？

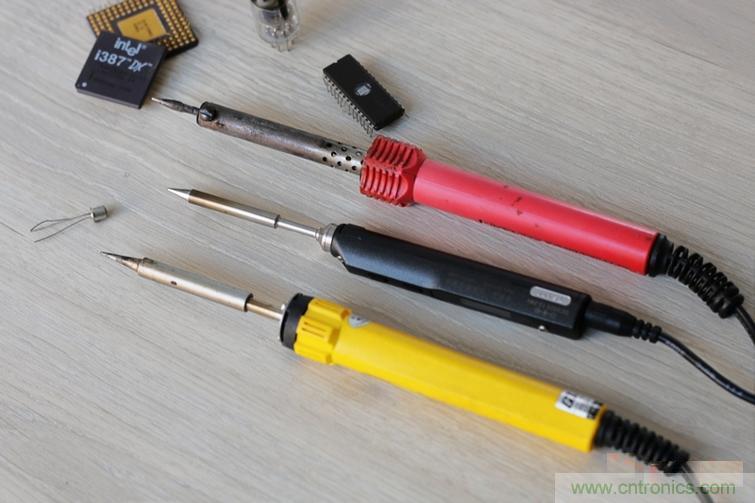

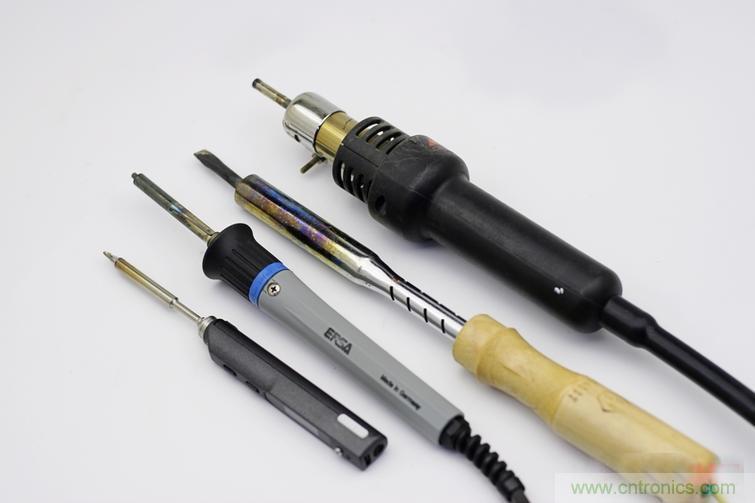

說到帶出去維修，我通常是用紅色和黃色的這兩把電烙鐵，紅色的是外熱式，黃色的是內熱式，特別是紅色的，作為外出工具，已經跟隨我20多年了。烙鐵頭都換了幾十個了。





如果在自己的工作室里維修，我會用這把ERSA電烙鐵，這是98年從德國購進的烙鐵，非常好用，只是國內很難買到配套的烙鐵頭，如果工件再大一些，我會用這把木柄的電烙鐵，70W的，當然，少不了黑色的這個熱風槍。

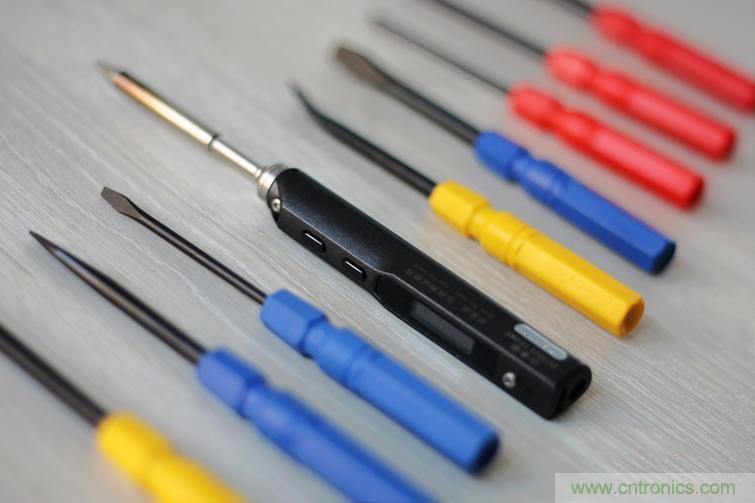

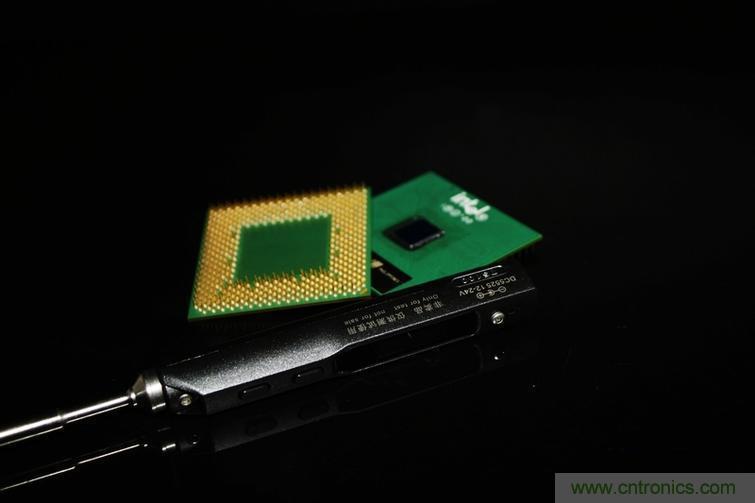

TS100迷你烙鐵和我精致的小工具相比，大不了多少，如果控制器能有多種顏色可選的就好了。

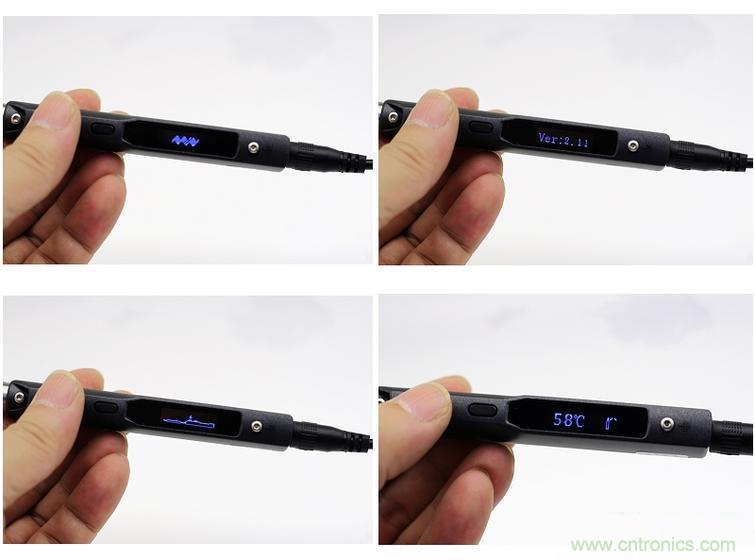

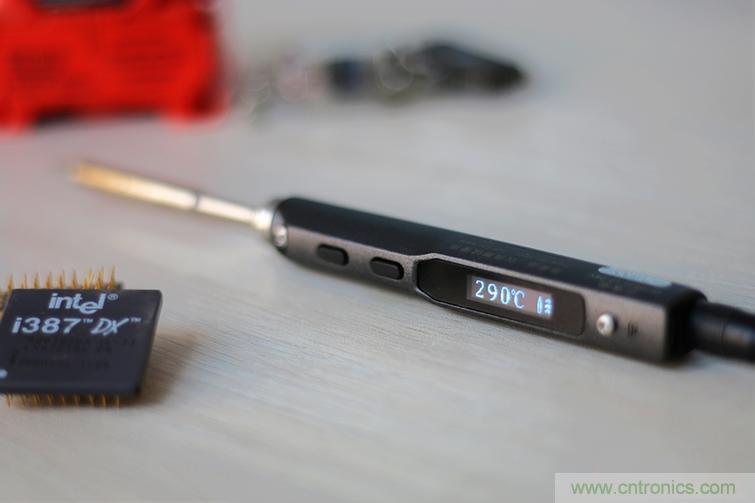

接通電源后，OLED顯示屏短暫顯示LOGO。然后顯示固件版本號，接著提示按鍵啟動電烙鐵。按動按鍵后我們就看屏幕顯示烙鐵正在升溫，并實時顯示溫度。

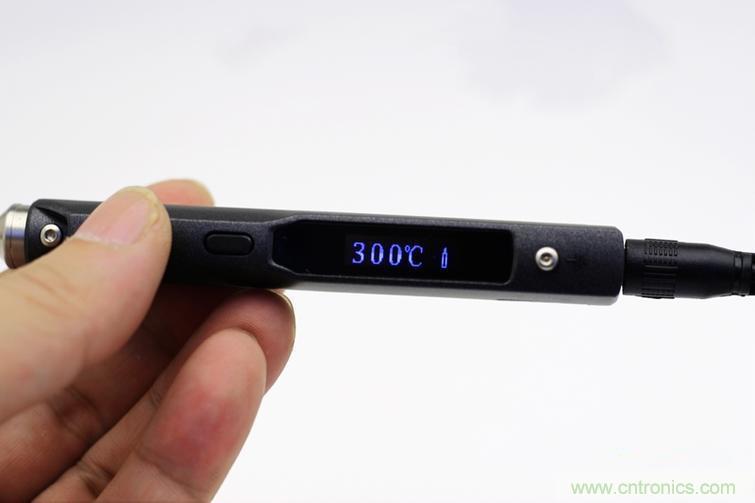

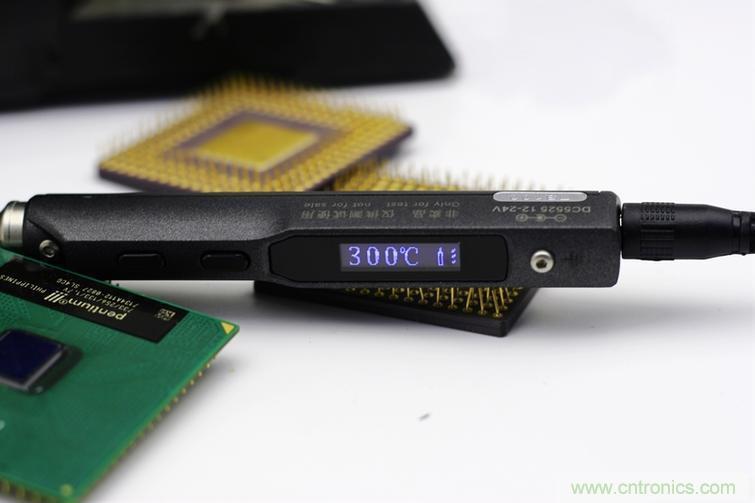

幾秒鐘后，TS100迷你烙鐵溫度顯示在300攝氏度，圖標也變?yōu)楹銣貥?biāo)志了。





這樣，放到烙鐵架上，就可以準備焊接了，內部的控制器會把溫度恒定在300攝氏度。

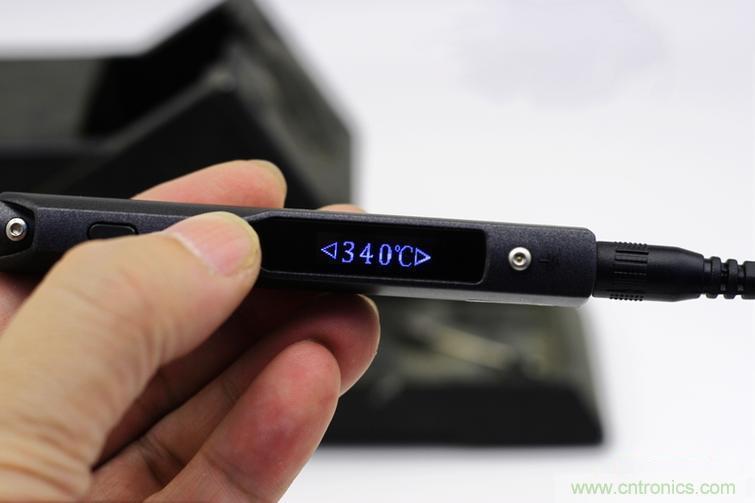

當然如果你需要更高的溫度，可以設置，長按按鍵A進入設置狀態，然后按動兩個按鈕設置溫度，在使用19V的電源下，設置的范圍是100——400攝氏度。





在焊接一般的元器件的時候溫度在300攝氏度左右就可以了，因?yàn)?，普通的焊錫絲，我們通常使用的含鉛焊錫絲，熔點為183-256之間，無鉛焊錫絲熔點要低一些，最低的120攝氏度就能熔化了。如果溫度過高，則會加速焊錫氧化并把大量熱傳導到元器件上；如果溫度過低，則焊錫流動性不佳，這兩種情況都會產生虛焊。





在恒溫烙鐵出現之前，我們都是憑經驗來通斷烙鐵的電源，因?yàn)殚L(zhǎng)時間使烙鐵升溫過高，則會加速烙鐵頭的消耗。





要說TS100迷你烙鐵最大的好處，那就是控制比較方便，不像我們平時使用的恒溫焊臺，需要到控制器上去調整，在手柄上就可以方便地調整了。

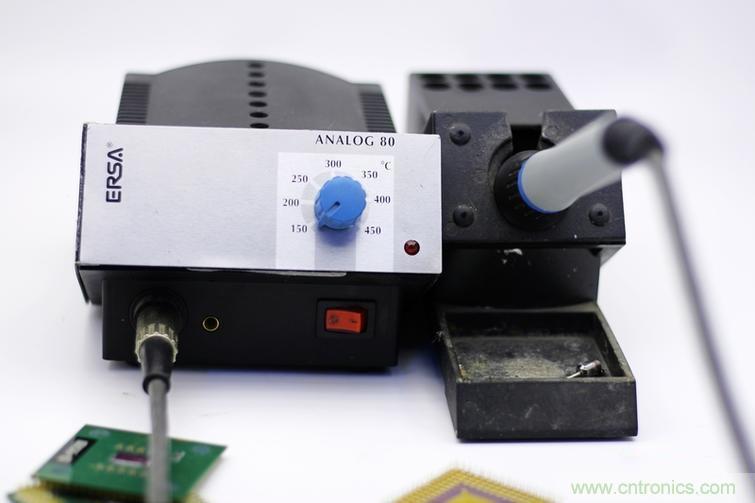

這就是ERSA 80W的恒溫焊臺，從98年就一直用到現在。





今天，我的工具包里又多了TS100迷你烙鐵。

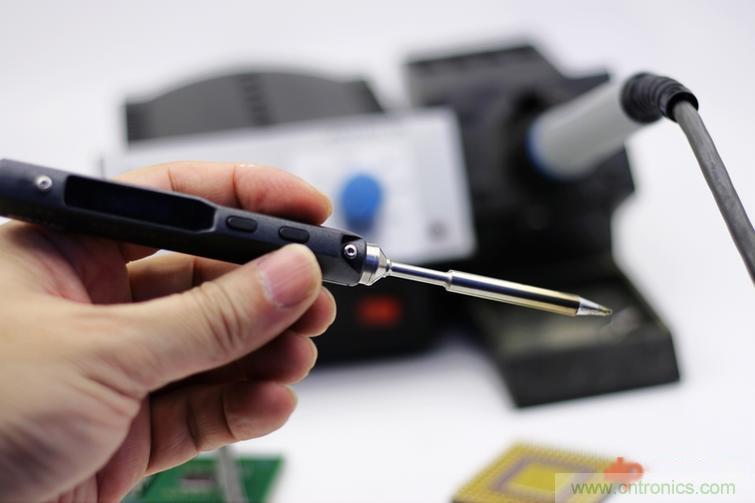

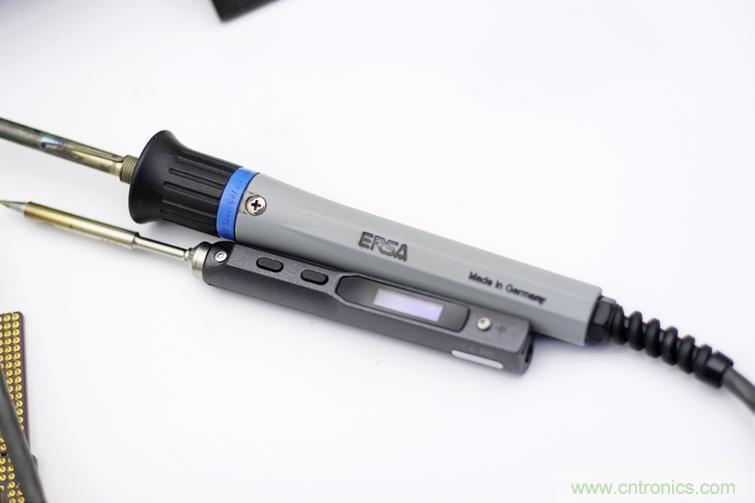

ERSA的手柄比TS100要大得多了。





現在我們來用一用，由于TS100迷你烙鐵很輕巧，拿在手上感覺到電源線是個束縛，如果能換用更加柔軟的電源線，相信體驗會更好，另外，電源線是采用PVC絕緣外皮的，我們?cè)缒觊g的烙鐵電源線采用的是叫“花線”的一種電源線，這種電源線外部包裹一層耐高溫的織物，如果不小心，導線碰到烙鐵頭上，也不會燙壞導線絕緣皮。因此，我覺得，配用TS100迷你烙鐵的電源線，可以再精致一些。

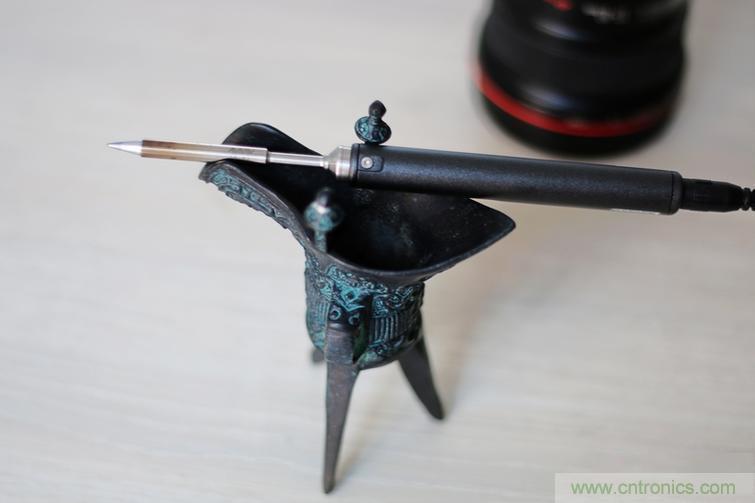

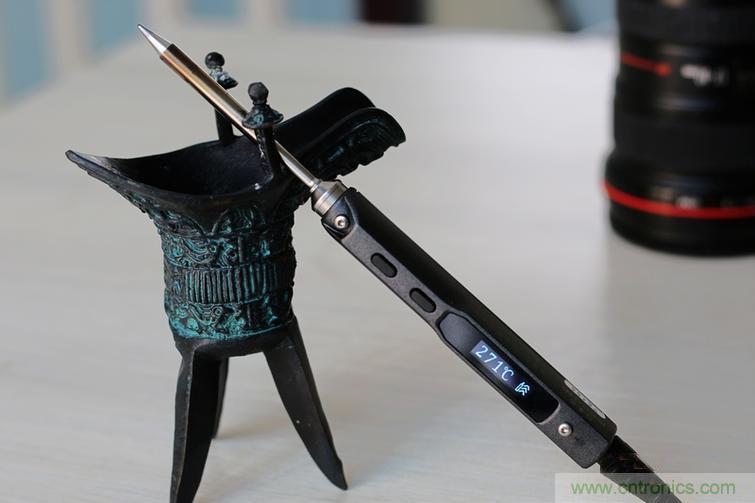

要工作，我們要尋找一個合適的烙鐵架，這個怎樣，父辛爵？





算了，還是拍拍照片用一下得了，畢竟這古人的酒杯，是拿來做裝飾品的，做烙鐵架的話，多少有些不適宜。

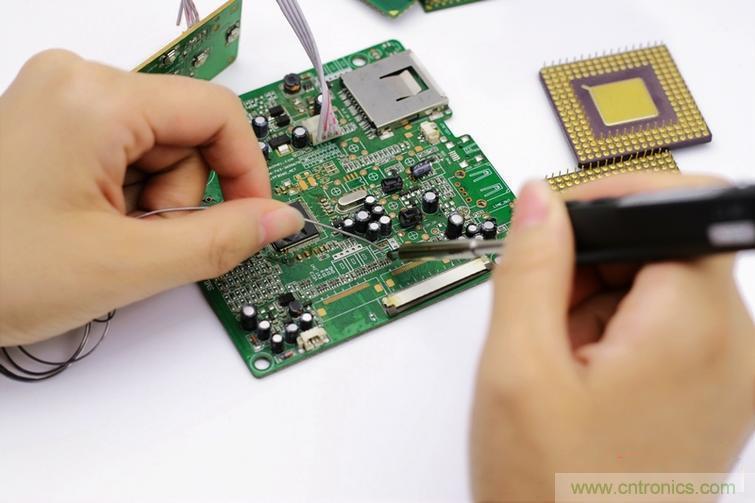

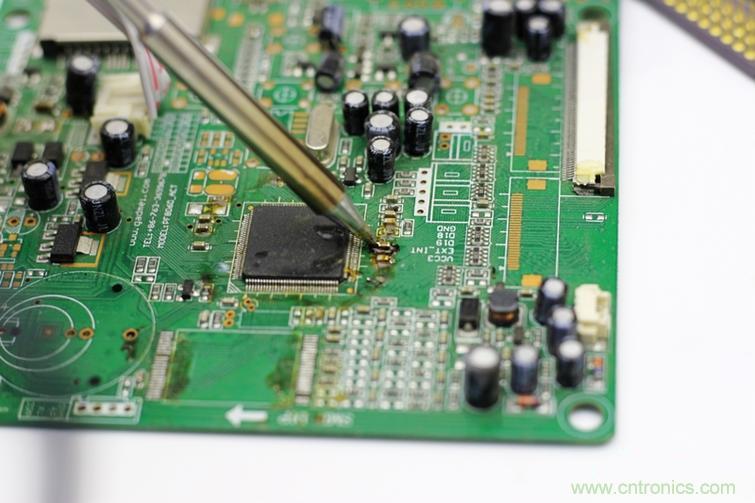

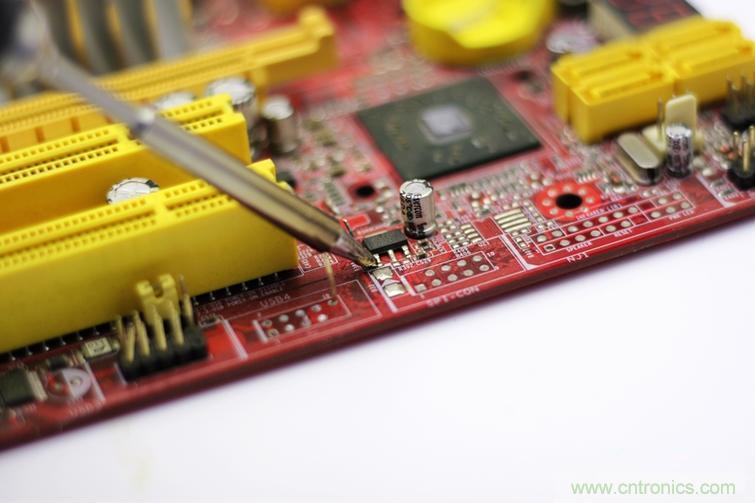

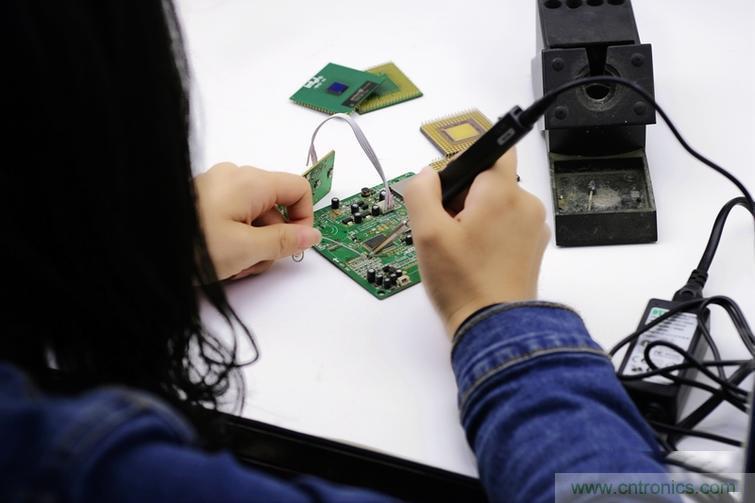

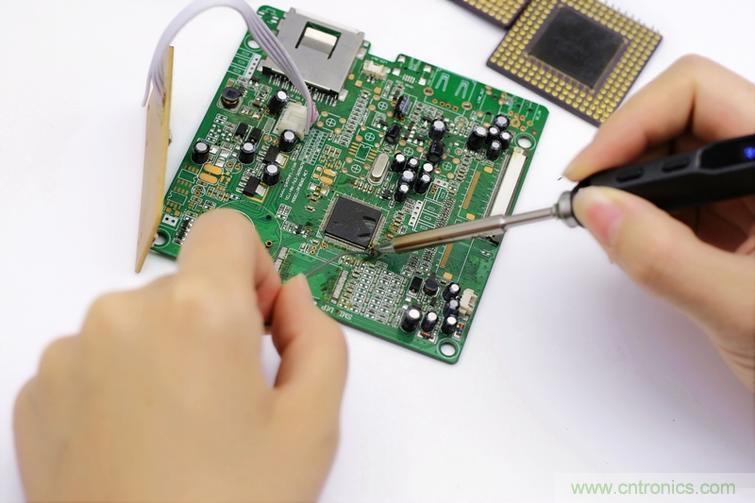

在焊接測試中，由于TS100迷你烙鐵升溫非常迅速，大約幾秒鐘，就到了預設的問年度，能很好的融化焊錫了，焊接這種SMD封裝的IC，好不拖泥帶水，直接上松香后拖焊，效率很高。





尖頭設計，在焊接排阻、電容方面也比較省心，特碼是焊接比較小的元器件，可以把溫度適當設置低一些，選用低熔點的焊錫絲，不怕燙壞元件。





焊接一個工下來，感覺比普通烙鐵要好用一些，主要是溫控很方便，以前使用焊臺，要騰出手來調整控制器上的溫控旋鈕，現在直接用拇指按動按鈕就可以了。





拆卸電容也方便，兩邊輕點一下，小電容就拆下來了。





如果是稍微大一的的元件，如這個3.3V的低壓差穩壓器1117，就需要稍微把溫度調高一些。





用了一上午，發現TS100迷你烙鐵是有獨到之處，最大的特點是輕便，作為DIY的工具，確實是比較順手。



除了上文說的導線方面，這里還有一個小小的不滿意：在收納到包裝盒中的時候，是要把烙鐵頭從控制器中拆下來的，而這樣拆裝，比較麻煩，如果收納盒能做長一點，外出的維修的時候，就不用把烙鐵頭拆下了。
