三星S7手機僅靠粘膠防水,也是沒“sei”了!

發布時間:2016-02-26 責任編輯:wenwei

【導讀】昨天三星 S7/S7 Edge 正式發布,今天它已經被大卸八塊。在我們翹首以待真機的時候,一個俄羅斯的科技博客 Hi-Tech@mail.ru 卻“慘無人道”地對他們通過特殊渠道拿到的 S7 進行了拆解。

三星S7手機僅靠粘膠防水,也是沒“sei”了!
三星S7手機僅靠粘膠防水,也是沒“sei”了!

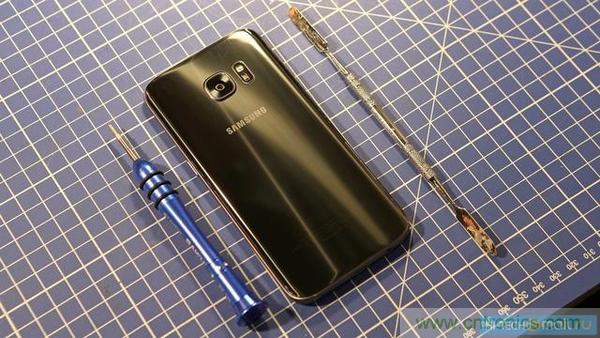

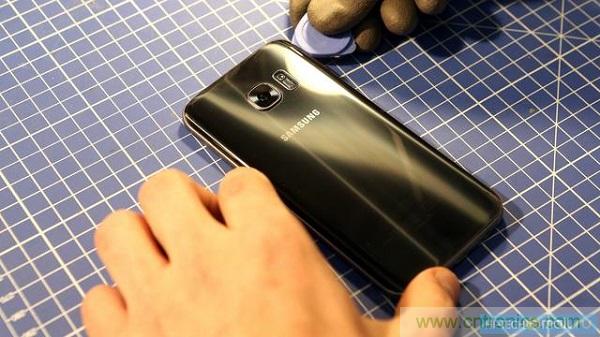

磨刀霍霍向 S7。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

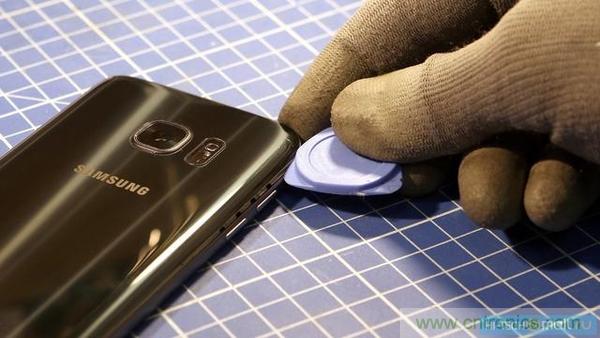

因?yàn)闆]有用螺絲固定,對后蓋進行加熱之后,直接用塑料撥片將后蓋揭開。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

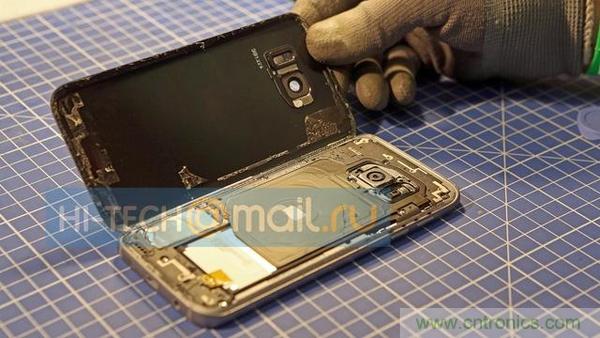

雖然 S7&S7 edge 提供了 IP68 級防水防塵,但是并沒有采用傳統的橡膠圈防水結構,僅靠周圍一圈粘膠來保證水密性。這種防水設計更加簡潔和節省體積,可靠性仍需進一步研究。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

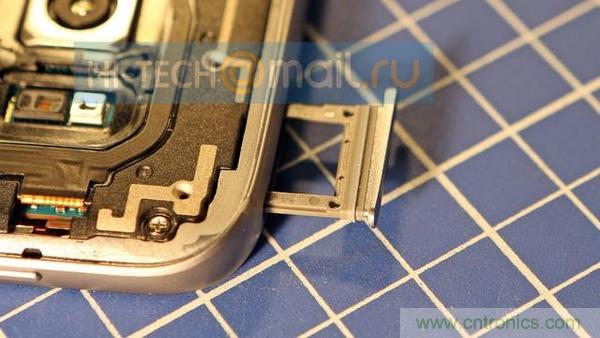

從機身頂部抽出 SIM 卡托架。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

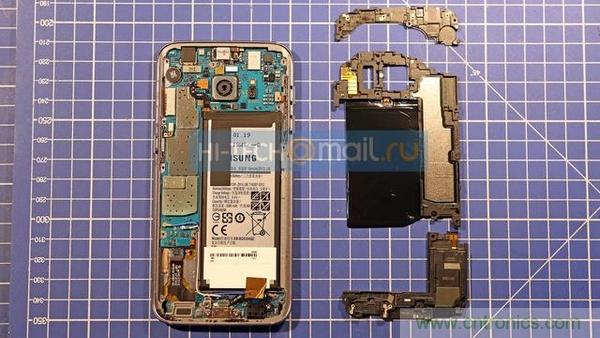

之后就是夾在后蓋和 PCB 以及電池之間的金屬骨架,分為上中下部分。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

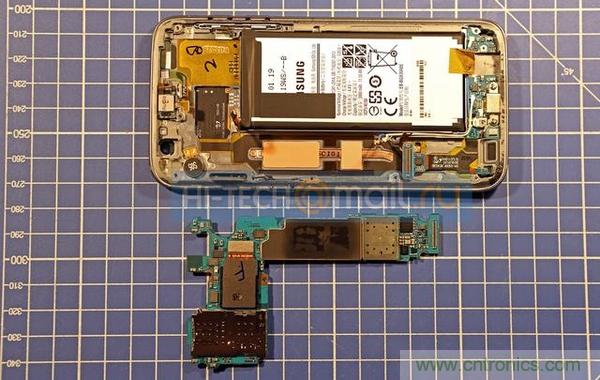

再下一步就是將“L形”的 PCB 取出。在金屬中框上面我們終于找到了輔助散熱的熱管,也就是官方宣傳中的“水冷散熱”。值得注意的是,熱管對應的屏蔽罩變黑,是否由于溫度引起不得而知。

不過熱管的走向很明顯是將熱量從發熱元件導流到金屬中框之上,與熱管接觸的位置在使用時溫度變化應該會最明顯。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

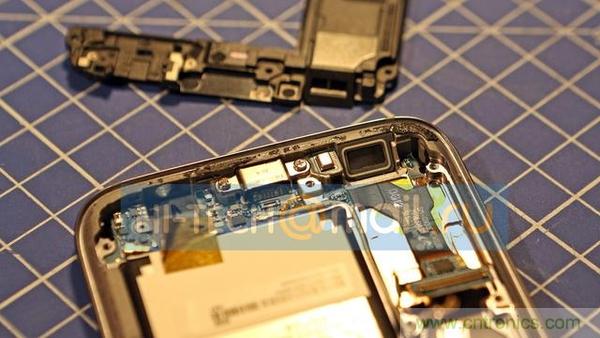

通過特寫可以看到機身下部的數據接口、喇叭還有震動單元。并且通過同軸線以及排線與上部主 PCB 相連。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

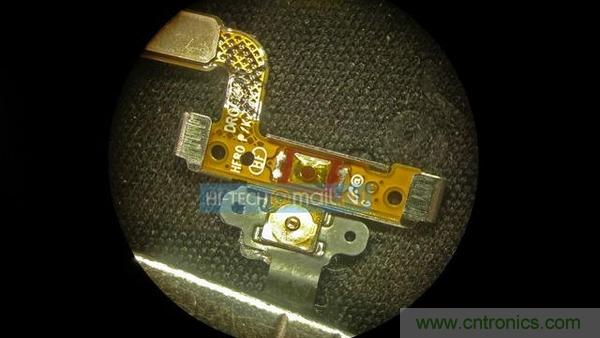

某個按鈕的微動開關特寫。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

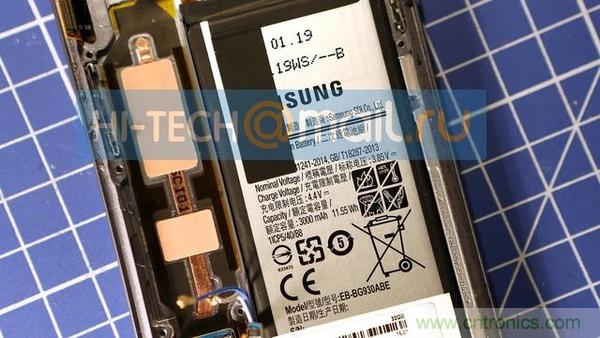

實際采用的電池,標稱電壓 3.85V,容量 3000 mAh 、11.55 Wh。應為中國生產。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

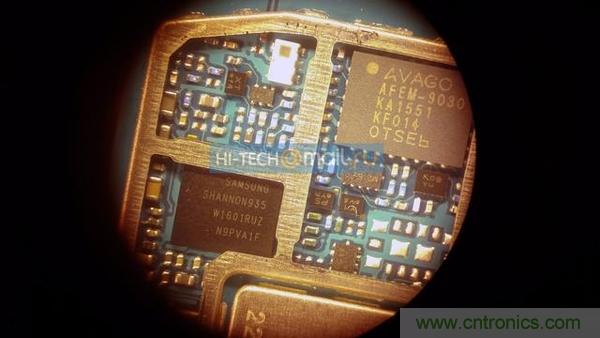

去除屏蔽罩之后的電子元件特寫。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

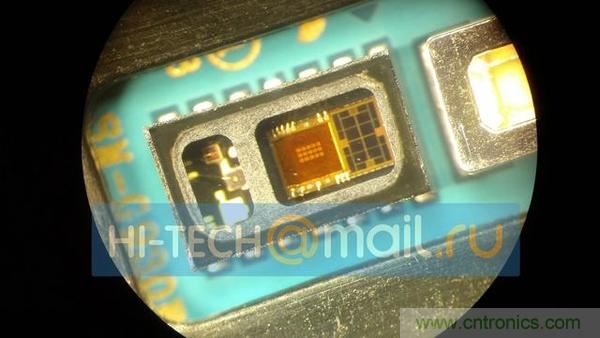

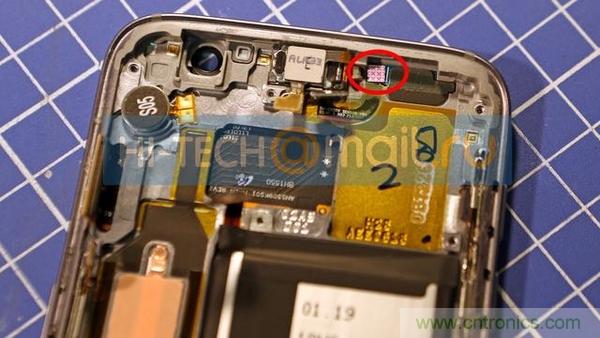

機身背部閃光燈旁的感光元件,對于最終拍照效果有非常重要的校正作用。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

同樣位于機身頂部的進水指示貼。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

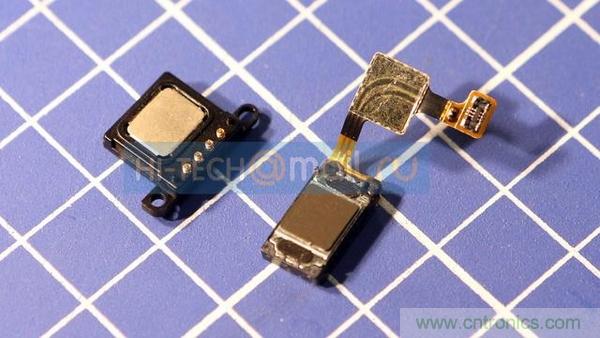

兩個被拆下來的小部件(實在無法分清是哪個部分的)。

三星S7手機僅靠粘膠防水,也是沒“sei”了!

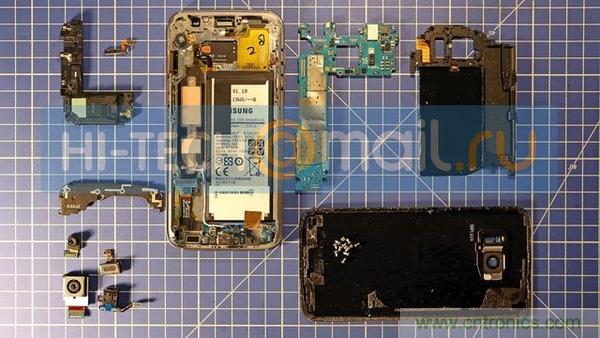

因?yàn)槠聊缓椭锌虻逆溄酉鄬?duì)比較牢固,而且博主并未打算破壞這臺機子,所以博主最終選擇了到此為止,上面是最終拆下來的部件大合照。

整體從做工來看,三星 S7 并不算太過復雜,但是做工還是相當精細,就是后蓋只靠粘膠達到防水防塵目的的方式比較少見,是否在使用中會出現失效值得研究。
