MPPT和功率分析儀在光伏發電行業的應用
發布時間:2016-12-22 來源:EEFOCUS 責任編輯:susan
【導讀】在光伏發電系統中,如何提高系統的整體效率,一個重要的途徑就是實時調整光伏電池的工作點,使之始終工作在最大功率點附近,這一過程就稱之為最大功率點跟蹤(maximum power point tracking, MPPT)。
一、MPPT基本原理
理論上講,只要將光伏電池與負載完全匹配、直接耦合(如負載為被充電的蓄電池),負載的伏安特性曲線與最大功率點軌跡曲線即可重合或漸進重合,使光伏電池處于高效輸出狀態。但在日常應用中,很難滿足負載與光伏電池的直接耦合條件。因此,要提高光伏發電系統的整體效率,一個重要的途徑就是實時變更系統負載特性,即調整光伏電池的工作點,使之能在不同的日照和溫度下始終讓光伏電池工作在最大功率點附近,這一跟蹤過程就稱為最大功率點跟蹤,如圖 1所示為MPPT基本原理圖。
圖1.MPPT原理圖
最大功率點A1→最大功率點B1(條件:將系統負載特性由負載1改為負載2)
最大功率點B1→最大功率點A1(條件:將系統負載特性將負載2改回至負載1)
由此可見,光伏發電系統中的MPPT控制策略,就是先根據實時檢測光伏電池的輸出功率,再經過一定的控制算法預測當前工況下光伏電池可能的最大功率輸出點,最后通過改變當前的阻抗或電壓、電流等電量等方式來滿足最大功率輸出的要求。
這樣,不論是因外部光照強度變化,還是因內部光伏電池的結溫變化使得光伏電池的輸出功率減少,系統始終可以自動運行于當前工況下的最佳工作狀態,達到最大功率輸出,從而可提高整個光伏發電系統轉換效率。
二、最大功率點的影響因素
在一定的光照強度和環境溫度下,光伏電池可以工作在不同的輸出電壓,但是只有在某一輸出電壓值時,光伏電池的輸出功率才能達到最大值,這時光伏電池的工作點就達到了輸出功率電壓曲線的最高點,稱之為最大功率點。如圖2所示為MPPT受光照影響圖、圖 3所示為MPPT受溫度影響圖
圖2.MPPT受光照影響
圖3.MPPT受溫度影響
如圖所示可見光照強度和溫度下降都會導致光伏電池的最大功率點下移
三、MPPT技術在應用中存在的問題
誤跟蹤現象
大多數MPPT算法僅采集光伏電池的電壓和電流,并基于擾動觀察的思想進行跟蹤,但是無從得知光伏電池輸出功率的變化是由擾動還是由外界環境的變化而引起的,所以當環境變化較快時,容易發生誤跟蹤現象。解決方案主要有以下幾類:
① 根據環境進行開環控制;
② 使算法擾動帶來的功率變化大于環境變化帶來的功率變化;
③ 辨識和補償環境變化帶來的功率變化。
多峰值問題
光伏電池被局部遮擋或特性不一致可能導致多功率極值的出現。在多峰值的條件下,如何進行最大功率點跟蹤?找到最大點,而不是局部極值,是一個比較困難的問題。另外,當出現多峰值時,實際上光伏電池工作在不良狀態,嚴重功率失配,既損失了能量,又容易損壞光伏組件。這種狀態可能是需要被檢測和避免的。
對實際運行狀態的考慮不足
多數文獻在仿真驗證算法時,是通過對環境變化的階越響應實現的。但實際情況中,環境的變化是連續的,不會從一個穩態突然跳到另一個穩態。很多算法會在環境快速連續變化的情況下失效。 在眾多MPPT算法的研究中,被很多研究者忽略的問題是采樣精度和計算誤差所帶來的限制。很多理論上成立且仿真中有效的算法,在實際系統中是不可行的。
如何解決上述這些問題,以提高M(jìn)PPT技術應用水平,是光伏發電逆變器應用過程中的重點和難點 。
四、功率分析儀在MPPT測試的優勢
由于太陽電池的輸出特性受負荷狀態、日照量、環境溫度等因素的影響、太陽電池陣列的電壓和電流均發生很大的變化,從而使輸出功率不穩定,即最大功率點時刻變化。為了充分利用太陽能以獲取最大功率輸出,必須跟蹤、控制太陽電池的最大功率點、最大限度地利用太陽能,如圖 4所示為光伏發電示意圖。采用PA8000功率分析儀的MPPT測試主要有一下幾方面優勢:

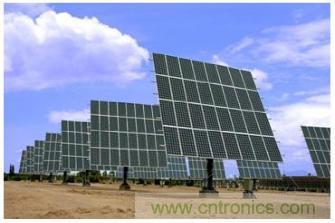

圖4.光伏發電
最多支持7個功率輸入單元,輸入功率與輸出功率同步測試,進一步提高準確度
傳統測量轉換效率,由于測量設備通道數有限,輸入與輸出只能分開測量,這樣導致采集到的數據缺乏同步性,由此算得的轉換效率自然不準確。針對多路輸入的光伏逆變器,PA8000可輕松實現4通道輸入,3通道輸出同時采樣,并且PA8000內部采用高穩定度溫度補償?shù)?00M同步時鐘實現7通道的ADC同步采樣,同步采樣時鐘誤差小于10ns,滿足高效能逆變器效率的極致測量要求。
支持權重系數自由切換,方便導出各地區效率報表
PAM軟件能夠自由切換權重系數,支持歐洲效率、CEC效率、中國各地區權重系數計算,并能快速的導出相應地區的效率報表,PA8000是業內唯一支持效率權重系數自由切換的功率分析儀器。
支持自定義效率公式,方便導出MPPT、轉換效率報表
支持自定義效率測試公式,能同時顯示6個效率測試結果,方便同時測量MPPT效率,轉換效率。PAM軟件能夠?qū)С鰷y試靜態與動態MPPT報表,轉換效率報表,方便檢測機構進行操作,大大提高了工作效率。
