三星Note 8拆解,模塊化+分離式設計成趨勢?

發布時間:2017-09-15 責任編輯:wenwei

【導讀】三星 Galaxy Note 8 在世界各地已經陸續出貨,專門拆解各種電子產品的網站 iFixit 已經入手新機,并發布了 Galaxy Note 8 的拆機報告。據iFixit報告顯示,這次拆卸 Galaxy Note 8 對于維修人員來說是一場噩夢,雖然大部分零件都用上了模塊化設計,整體零部件數量明顯減少,但拆卸非常不容易。

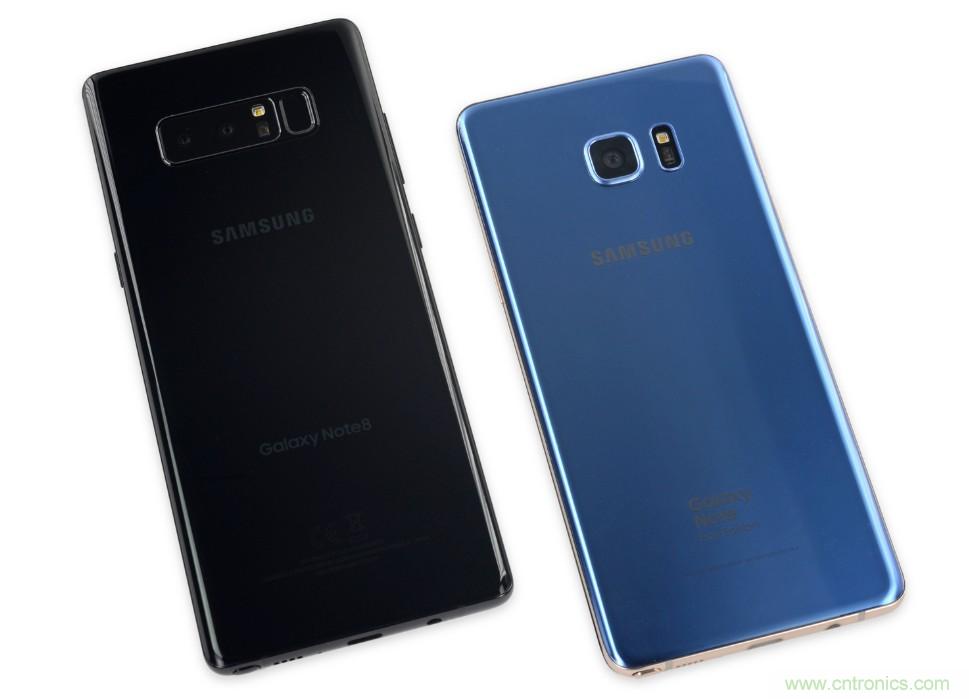

Note8 有著與 Note7 Fan Edition 差不多的屏幕,指紋傳感器同樣位于機身背部,所以在外觀上,這兩部三星旗艦非常相像。

三星Note 8拆解,模塊化+分離式設計成趨勢?

用十字螺絲刀就可以輕松打開中框/NFC 天線/PMA 和 Qi 無線充電線圈一體的面板。卸下這個高度集成的面板后,緊接著我們將底部的揚聲器也拆掉,然后就可以一覽 Note8 的機身內部了。

三星Note 8拆解,模塊化+分離式設計成趨勢?

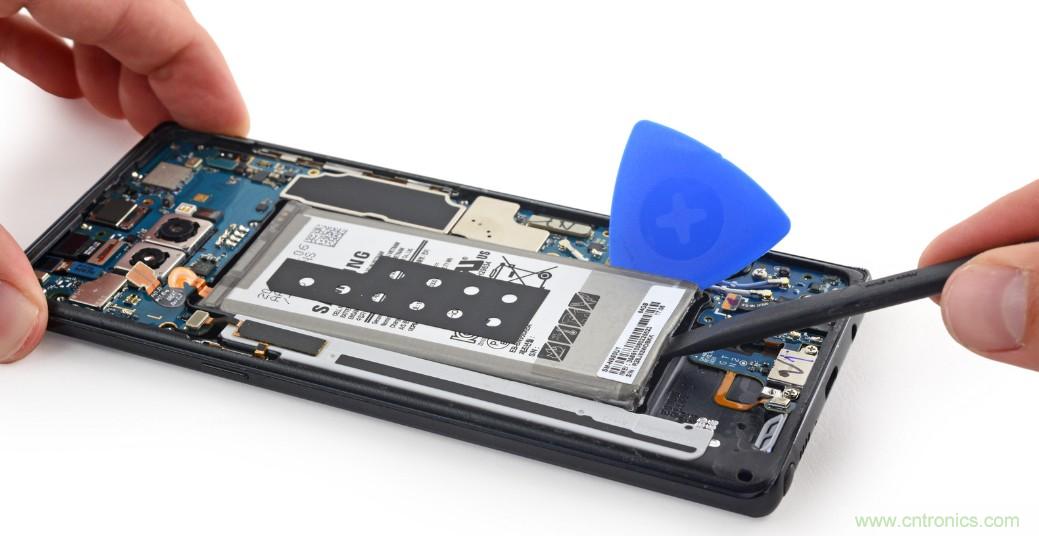

與其它的三星手機一樣,這顆電池以強力的粘合劑固定在背板上,我們又不敢加熱來軟化,畢竟怕電池燃燒起來什么之類的,所以在這里,我們使用了膠水軟化劑,然后就可以輕松將電池撬開啦。

三星Note 8拆解,模塊化+分離式設計成趨勢?

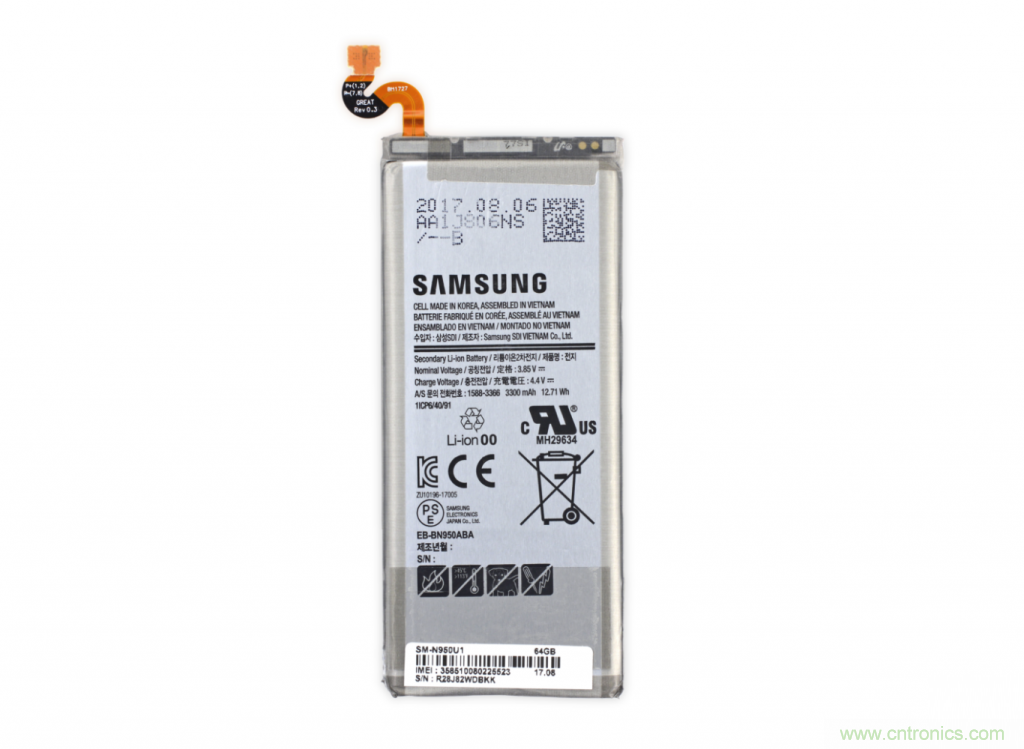

Galaxy Note 8 的電池仍然是由三星自家 SDI 制作,容量為 2.71 Wh (3300 mAh/ 3.85 V) 。雖然比起上一代 Galaxy Note 7 在容量上減少了 6%,但在安全性方面已經得到了改善。

三星Note 8拆解,模塊化+分離式設計成趨勢?

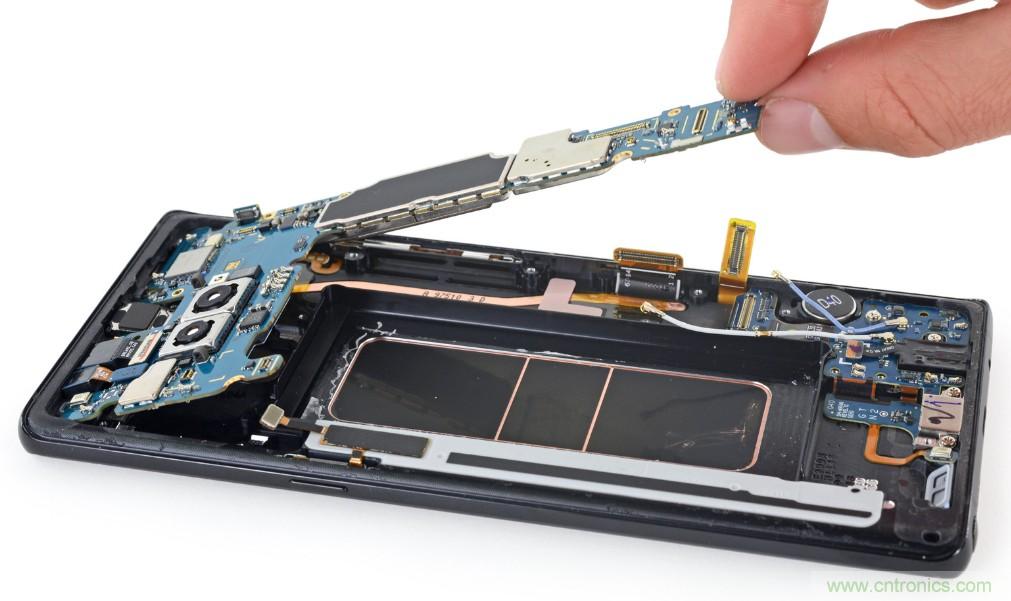

現在來看看主板以及 Note8 上的各個攝像頭,如果你覺得 Note7 的攝像頭就已經很多了的話,相信 Note8 的 4 個攝像頭會讓你感到十分驚訝。

三星Note 8拆解,模塊化+分離式設計成趨勢?

三星Note 8拆解,模塊化+分離式設計成趨勢?

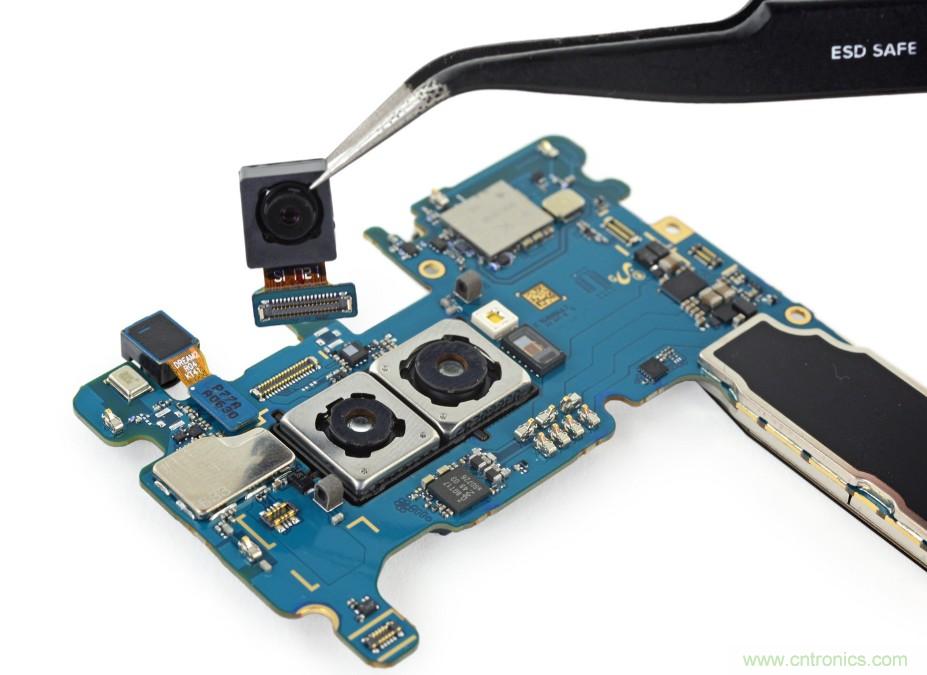

機身正面上方,有著虹膜識別攝像頭,以及 800 萬像素前置攝像頭(f/1.7)。再來看看機身背部的雙攝,一個廣角一個長焦,均支持 OIS 光學防抖,厲害了,史上第一臺雙 OIS 雙攝。

三星Note 8拆解,模塊化+分離式設計成趨勢?

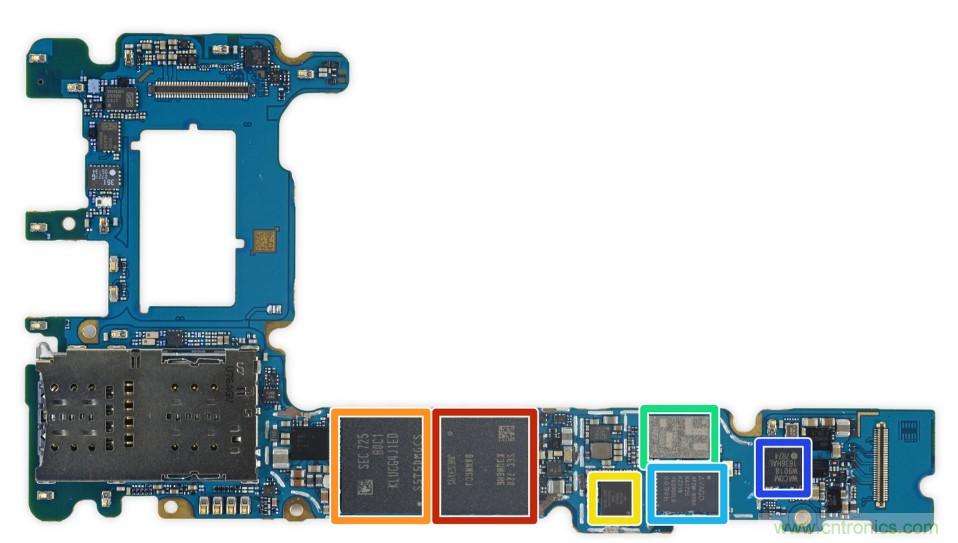

紅色:三星 K3UH6H60AM-NGCJ 6GB LPDDR4X SDRAM,貼覆在驍龍 835 處理器之上

橙色:三星  KLUCG4J1ED-B0C1 64GB UFS 閃存

黃色:高通 WCD9341 Aqstic 音頻芯片

綠色:思佳訊 78160-11 功率放大模塊

青色:安華高 AFEM-9066 功率放大模塊

藍色:Wacom W9018 觸控 IC

三星Note 8拆解,模塊化+分離式設計成趨勢?

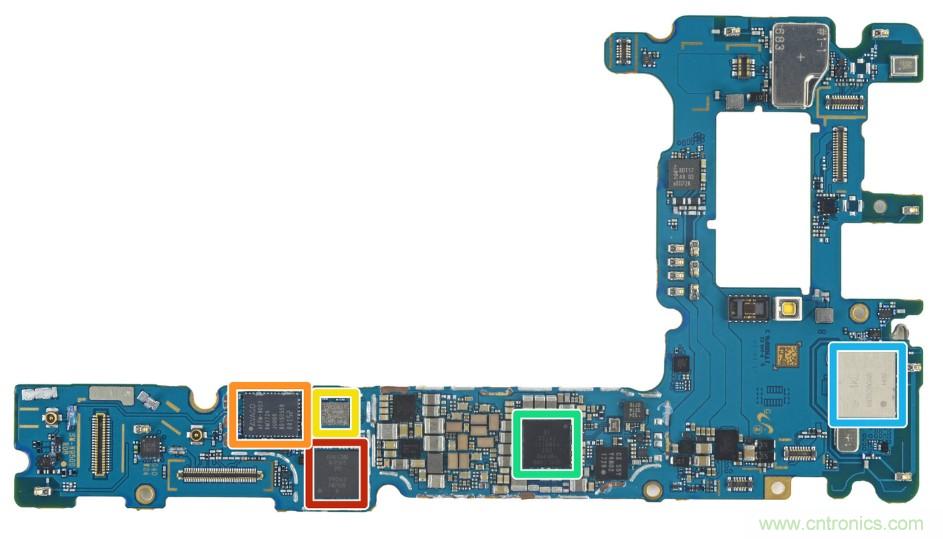

紅色:高通 WTR5975 RF 收發器

橙色:安華高 AFEM-9053 功率放大模塊

黃色:思佳訊 77365 四頻段 GSM/GPRS/EDGE 功率放大模塊

綠色:高通 PM8986 電源管理芯片

藍色:村田 KM7628048 WiFi 模塊

三星Note 8拆解,模塊化+分離式設計成趨勢?

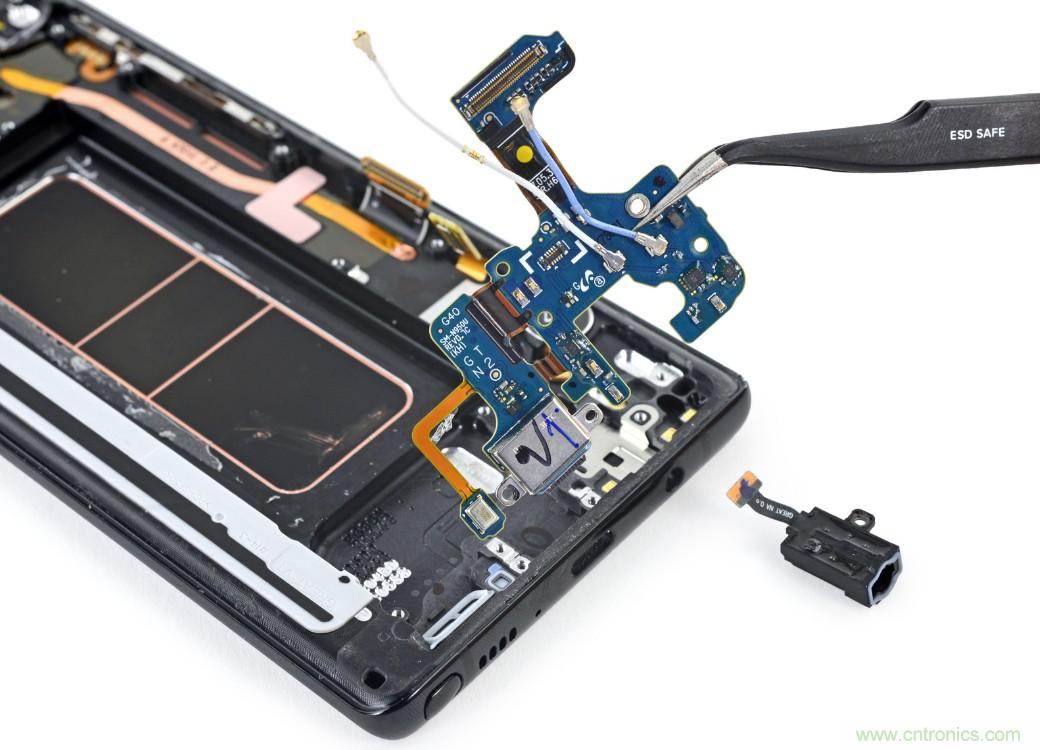

其他零件方面,包括主板、屏幕、USB Type-C、3.5mm 耳機孔模塊都采用了分離式設計,可單獨進行更換。

網友熱議:真是落后到渣的內部設計

據iFixit報告顯示,這次拆卸 Galaxy Note 8 對于維修人員來說是一場噩夢,雖然大部分零件都用上了模塊化設計,整體零部件數量明顯減少,但拆卸非常不容易。

在該報告發布之后,網友也對Note 8的內部設計進行了評論。

@skateiori表示:真是落后到渣的內部設計,主板就先不吐槽。散熱器、天線板、屏蔽版!Iphone就一個后殼全搞定

@潭水閑人:拆開了的手機,看看這個,看看iPhone……

隨后還有網友在潭水閑人的評論后蓋樓:你不覺得這機身里面的零件看起來很亂么?像是隨意堆在里面的,而不是用心設計的。

讀者們對note8的內部設計有什么看法呢?
