拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

發布時間:2017-09-28 責任編輯:wenwei

【導讀】亞馬遜網站上一款由Besteker制造、售價45美元的1D無線條碼掃描槍設計精美,外觀高端大氣,拆開來卻發現一些部件沒有零件號,個別部件安裝馬虎、連引線都沒有修剪整齊。但是瑕不掩瑜,事實上這款掃描槍的設計充滿創意,尤其是里面的鏡中鏡,讓人眼前一亮……

掃描槍的應用已經深入到人們生活的每一個角落,快遞、超市、工業應用,無處不在。

最初的掃描槍是通過數據線與電腦或POS機來傳輸數據的。隨著技術的進步,無線掃描槍今天已經隨處可見,一般通過藍牙、WiFi等傳輸數據,不受數據線電纜長度的限制。

無線掃描槍不需要連接線就可完成掃描條碼并傳送到服務器的任務,其實這一功能用手機也可以實現,小編在手機安卓市場就搜到了數款免費的條碼掃描應用,可以達到無線掃描槍的效果。

當然,一分價錢一份貨,在正規的應用場合,小編建議還是要使用高質量的掃描槍。如今市場上有著成百上千種不同的掃描槍?zhuān)鶕?jù)品牌、性能、類型的不同,價格可相差數十倍。無線一維掃描槍的價格就在幾十至幾千元不等。

這里要拆解的是由Besteker制造、在亞馬遜上售價45美元的1D無線條碼掃描槍。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

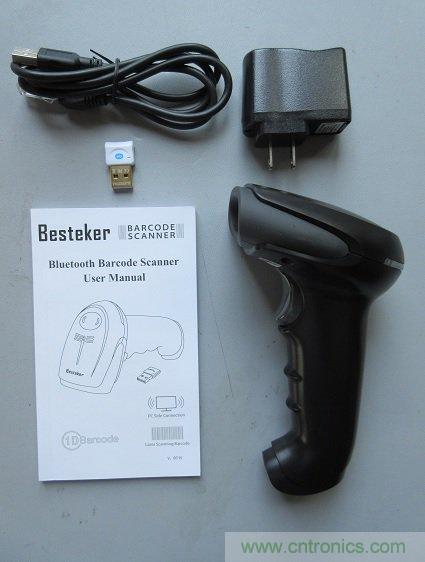

這款手持式條碼掃描槍僅重300克,外殼由光滑的塑料制成,堅固耐用,設計符合人體工程學。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

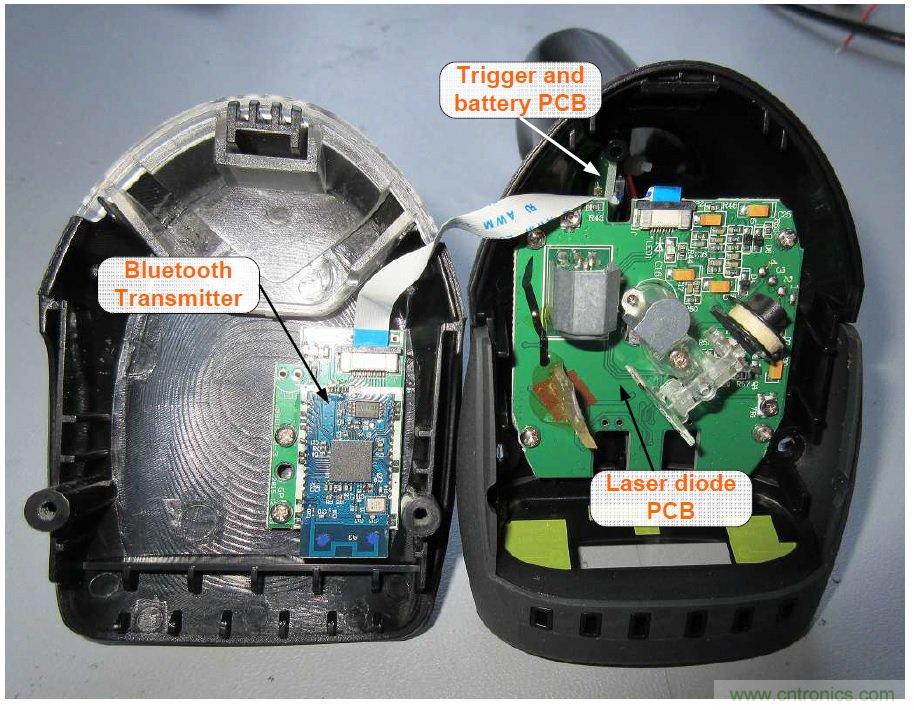

掃描槍頂部的塑料蓋用兩個小螺釘固定在主體上。打開蓋子,首先映入眼簾的是三個PCB:一個用于藍牙發射器,一個用于激光二極管,最后一個嵌在掃描槍手柄中,用于觸發器和電池。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡
掃描槍中有三個PCB

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡
取出掃描槍的所有組件

下面看看這三個PCB分別包含哪些重要組件,以及會有哪些特別的發現!

激光二極管PCB

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

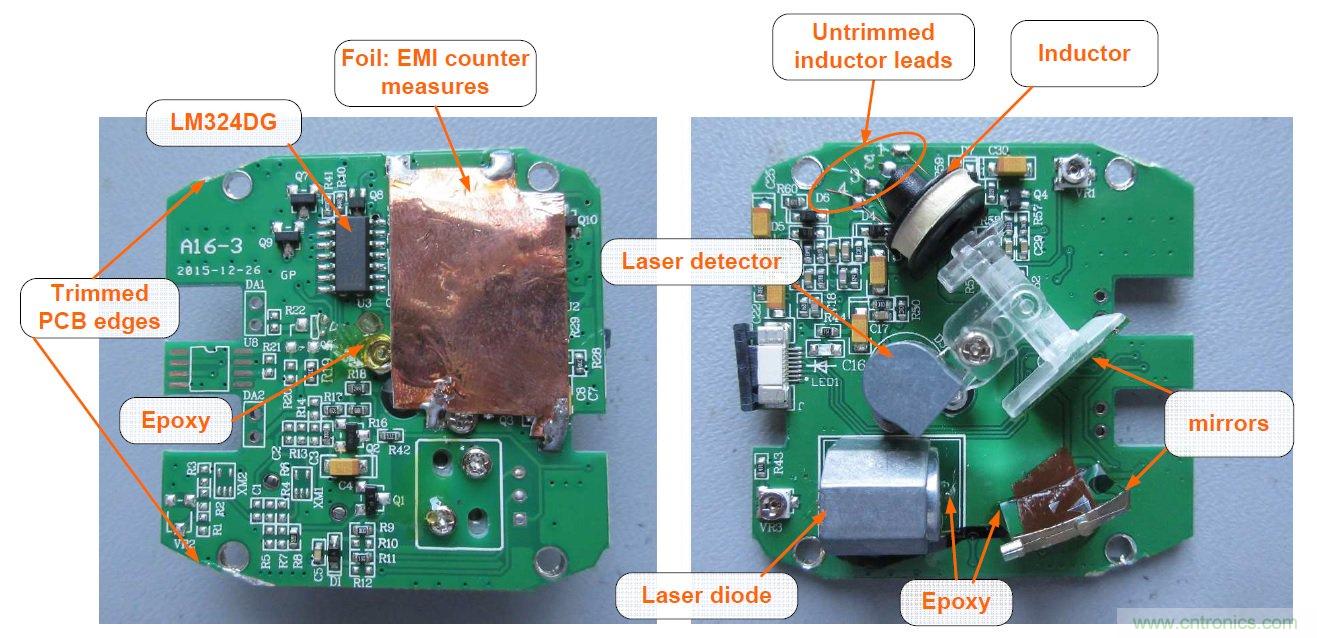

激光二極管PCB組件

激光二極管PCB的主要組件和一些發現:

  • LM324DG運算放大器;
  • 環氧樹脂,用于將組件/螺母固定在位;
  • PCB邊緣是手工修剪的,說明在最終的設計之前未完成3D分析;
  • 電感器,從安裝的樣子來看,很可能這個特殊的電感器是最后一刻才裝上的,因?yàn)樗鼪](méi)有零件編號,安裝馬虎,連引線都沒修剪整齊;
  • 兩個鏡子,沒有零件號;
  • 激光二極管和激光檢測器,沒有零件號。

把激光二極管PCB圖放大一些。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

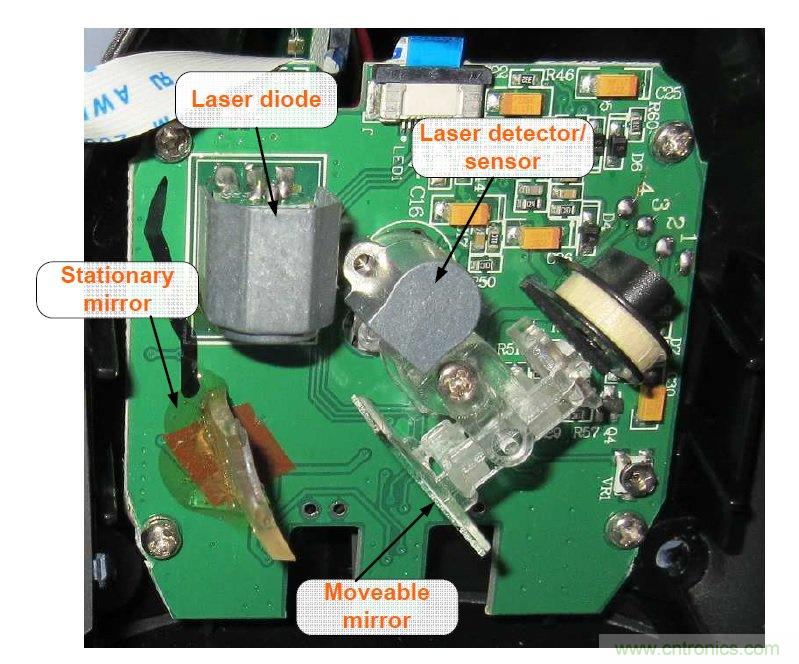

激光二極管PCB的主要部件

從上圖中可以看到有兩個鏡子(一個固定,一個可移動)、一個激光二極管和一個激光檢測器/傳感器。再仔細看看這兩面鏡子。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

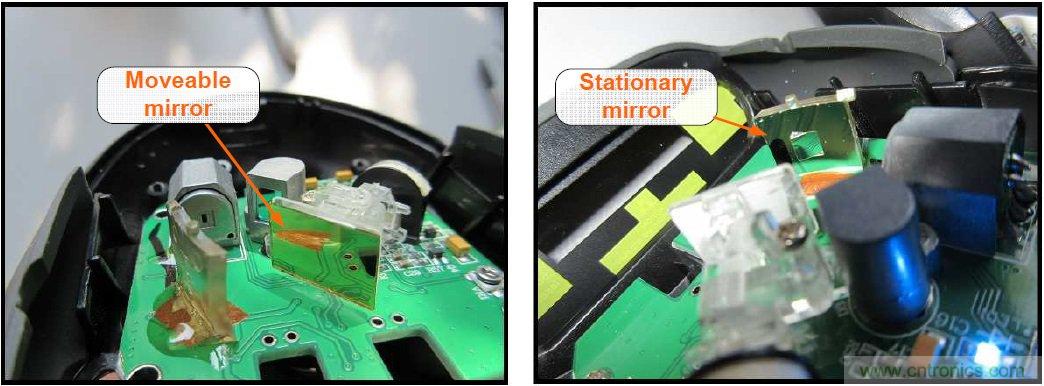

激光二極管PCB中的兩面鏡子

這兩面鏡子都有金屬涂層,看起來是金或銅。根據photonics.com,“...鏡子的導熱能力很重要,掃描槍通常使用金屬基板,因?yàn)榻饘俦炔AУ膫鲗?dǎo)性更好。” 此外,“銅和金僅在紅色和紅外光譜區域有用”。

注意,固定鏡子中還有一個鏡子。

按下觸發器讓設備通電,聽到嗶的一聲,說明有電,PCB被激活了:LED打開,“可移動”鏡子開始振蕩,激光二極管發光。 很炫酷吧!

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

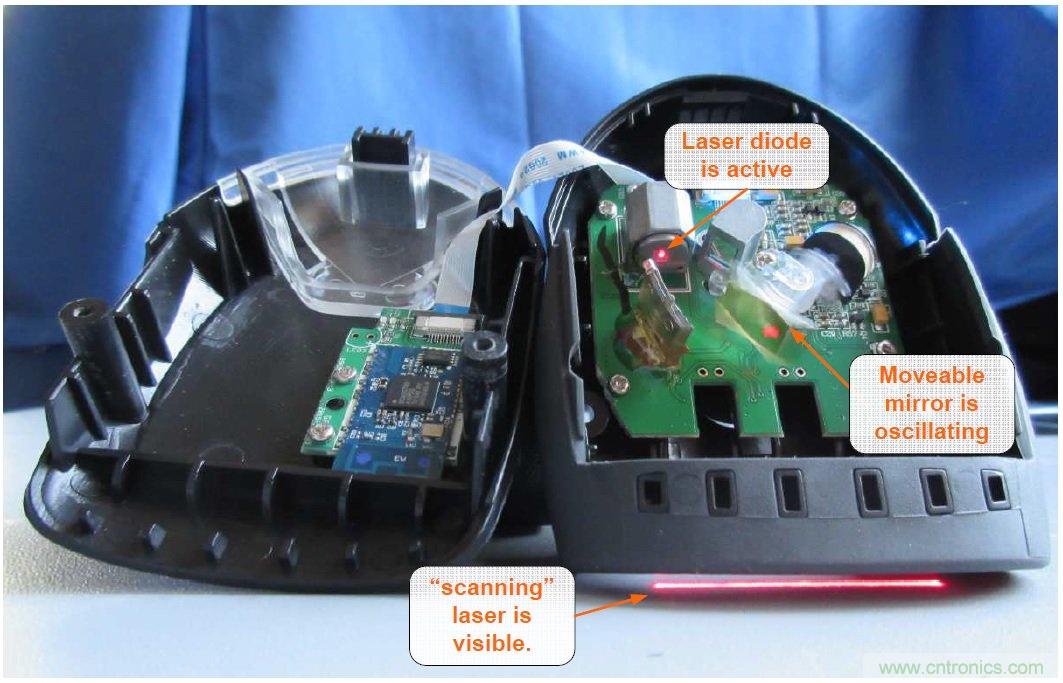

條碼掃描儀通電

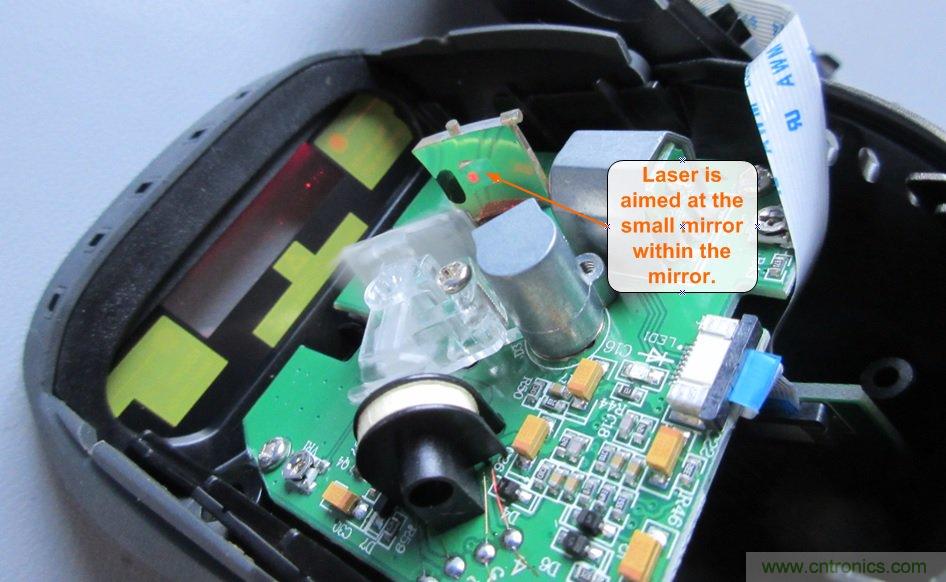

再來看一看“鏡中鏡”。 從下圖可以看出,激光二極管對準固定鏡中的小鏡子,小鏡子將激光引到振蕩鏡上,就“產生”了掃描激光。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡
激光對準靜止鏡中的小鏡子

那么,鏡子是怎樣振蕩起來的呢?

關鍵在于使用了永磁體和電感器。永磁體連接到用于固定鏡子的塑料片的尾部,電感器是那個黑白的大圓形部件。電流通過電感器時產生磁場,反過來會影響/移動永磁體。產生“振蕩”的竅門是快速循環通過電感的電流,從而快速輪轉磁場(開-關-開)。

移動磁鐵的振蕩速率是多少呢?將邏輯分析儀連接在電感的一根引線和地之間,可以看到,電感器每?25Hz充電一次。 因此,鏡子以相同的頻率振蕩,每秒25次。

電池PCB

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

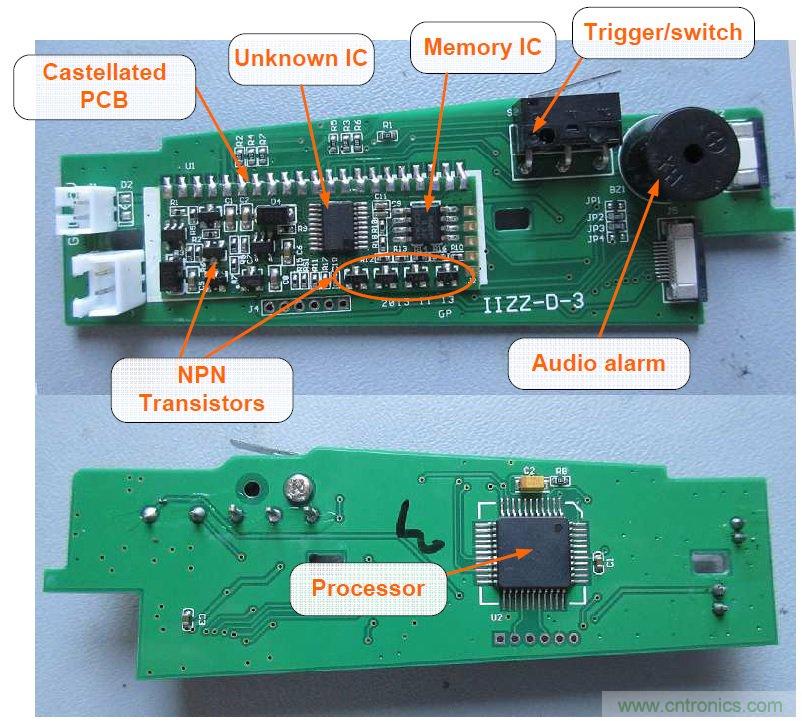

電池PCB組件

無線條碼掃描槍的“大腦”是在電池PCB上,但是這個PCB上的多數組件沒有任何標記。

  • 齒形 PCB明顯裝歪了,估計是裝配過程中缺乏質量控制所致;
  • NPN晶體管(上面標著1AM)只是通用型晶體管;
  • 處理器:作為系統的大腦,該部件上沒有任何標記??赡苓@個IC是定制的,所以漏了IC標記;
  • “未知IC”上的標記似乎被人為地磨掉了!
  • 開關和音頻報警器上沒有任何零件標記;
  • 內存IC上標有ATMLH536。

藍牙PCB

藍牙PCB用的似乎是現成的藍牙齒形PCB。

拆解45美元的藍牙無線條碼掃描槍?zhuān)l(fā)現里面鏡中有鏡

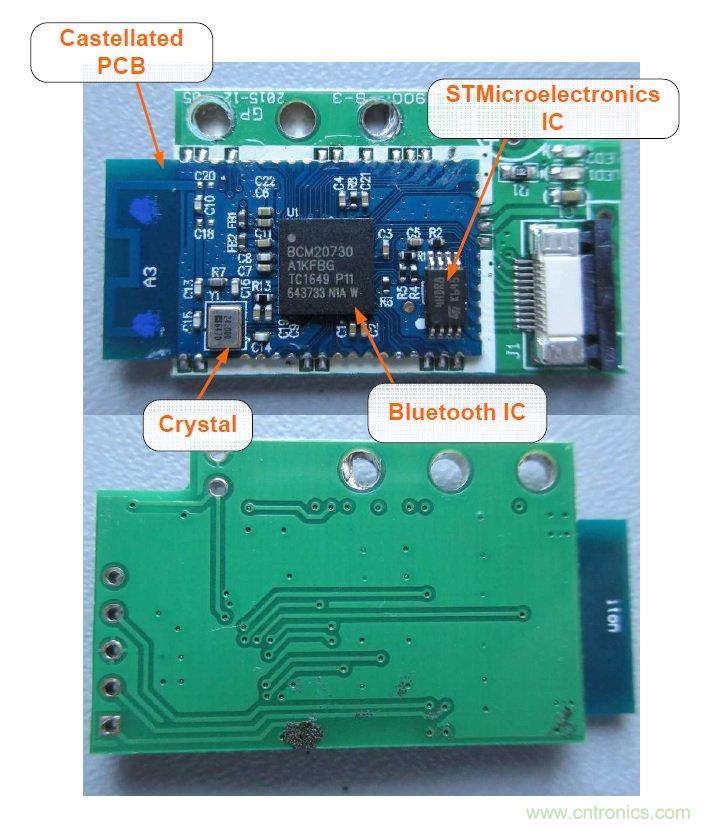

藍牙PCB

該P(yáng)CB只有兩個IC:

  • Cypress公司的BCM20730是藍牙IC,據稱是可用于無線輸入設備的單芯片收發器;
  • 雖然STMicroelectronics器件上標有4HDR8和K645,但卻找不到關于該器件的任何數據表。雖不能完全確定,但這個IC十有八九是一個存儲(閃存)器件;
  • 所用的晶體是一個24.000MHz的器件。

總結

拆解這個1D無線條碼掃描槍是一個讓人愉悅的過程。雖然拆解中發現掃描槍在組裝過程中有些缺乏質量控制,但是不可否認,這個手持式條碼掃描槍是精心設計和創新的產品,尤其是其中的振動鏡!

附錄:Besteker無線1D條碼掃描槍規格參數

物理參數:

  • 尺寸:165mm x 70mm x 98mm
  • 重量:300g
  • 充電接口:RJ45插頭
  • 外殼材料:ABS + PC

性能參數:

  • 光源:可見激光二極管,波長650nm
  • 觸發模式:手動
  • 掃描模式:?jiǎn)涡袙呙?/li>
  • 掃描速度:150±2次掃描/秒
  • 分辨率:> 4密耳
  • 錯誤率:1/5千萬
  • 發射頻率:2.4G藍牙
  • 發射距離:10m(可見距離)
  • 提示模式:蜂鳴器和LED
  • 激光安全等級:EN60825-1,Class 1,National Class 1激光安全標準EMC
  • EMC:EN55022,EN55024
  • 電氣安全:EN60950-1

環境參數:

  • 光強度:3000-12000勒克斯
  • 溫度:0°C ~ 50°C(運行)/ -40°C ~ 60°C(存儲)
  • 包裝級別:IP52

電氣參數:

  • 充電時間:2小時
  • 充電電壓:5VDC(±5%)
  • 功率:100mW
  • 電流:20mA(運行)/ <20mA(待機)

轉載自電子技術設計,本文部分內容來源于Nick Davis的 [Teardown Tuesday: Bluetooth-Enabled Cordless Barcode Scanner],由Jenny Liao編譯整理。
