OTA測試對5G標準更加重要

發布時間:2017-12-28 來源:Christoph Pointner,羅德與施瓦茨公司 責任編輯:wenwei

【導讀】在移動技術面向5G系統不斷演進的過程中,有兩大推動力使得OTA測試成為必然。首先,被測設備(DUT)的集成度大幅提升,無法使用電纜在被測設備和測試設備之間建立物理連接,因此需要進行OTA測試。其次,毫米波頻率下的信號傳輸損耗很高,因此需要通過波束聚焦或波束成形來提高增益。

5G系統的更加先進,無線用戶的數量將大幅增加。用戶都希望自己所有的移動設備都具備更好的質量和更高的可用性,因此提高網絡和設備的可靠性勢在必行。在評估和確定移動電話和平板電腦等無線設備以及基站的可靠性和性能特性的過程中,空中傳輸(OTA)測試是十分重要的一個環節,其測試環境需要十分接近上述設備的實際使用環境。對支持5G環境的組件進行的測試與4G/LTE環境中的測試迥然相異。盡管利用電纜連接移動設備和測試設備是最為方便和劃算的做法,但這樣將無法模擬出設備的實際運行狀況,因此隨著設備的集成度日益提升,這種方法的可行性將越來越低。為了獲得5G所需的更高帶寬支持,移動運營商將著眼點放到了更高的頻率,這使得測試設備面臨更大的挑戰。為了使移動設備的測試環境接近用戶的實際使用環境,測試必須以無線或空中傳輸方式執行。通過這種方式,設計人員可以觀察到無線電波從用戶設備傳播到基站以及從基站傳播到用戶設備時的實際情況。

在移動技術面向5G系統不斷演進的過程中,有兩大推動力使得OTA測試成為必然。首先,被測設備(DUT)的集成度大幅提升,無法使用電纜在被測設備和測試設備之間建立物理連接,因此需要進行OTA測試。其次,毫米波頻率下的信號傳輸損耗很高,因此需要通過波束聚焦或波束成形來提高增益。進行波束特征測試以及檢查波束采集和波束跟蹤性能時,需要進行測試設置。只有OTA測試系統才具備此功能。

OTA測試的當前狀態

目前,為數眾多的監管機構、標準化組織、產業組織和運營商均要求對無線設備進行OTA測試。為了實現移動系統的全球可訪問性和互操作性,業內已經發起了認證測試,使得全世界制造商旗下的全新移動設備都能具備相同的質量水平。

CTIA(移動電話行業協會)針對3G和4G LTE設備制定了OTA測試標準,并在全球各地設有認證實驗室。業內針對傳輸過程中有關輻射功率電平和接收機靈敏度等級的OTA性能定義了最低性能要求,使所有呼叫在預先定義的環境下都能夠被接收。尤其是在美國,無線運營商也制定了行業性能要求,且新設備必須符合相關要求方可入網運行。

通常情況下,所有能夠發射電磁波的設備在其研發階段都會應用OTA測試。例如,目前階段的移動電話測試是為了確保設備能夠從各個方向均勻接收并向各個方向均勻發射同一信號(圖1)。其重要性在于,天線向各個方向均勻發射信號使得移動設備用戶無需面朝特定方向即可獲得高質量信號,也不會在經過高層建筑物時掉線。研發時使用OTA測試設備還有一點尤為重要的作用,就是能夠在產品開發的初期發現問題。

OTA測試對5G標準更加重要

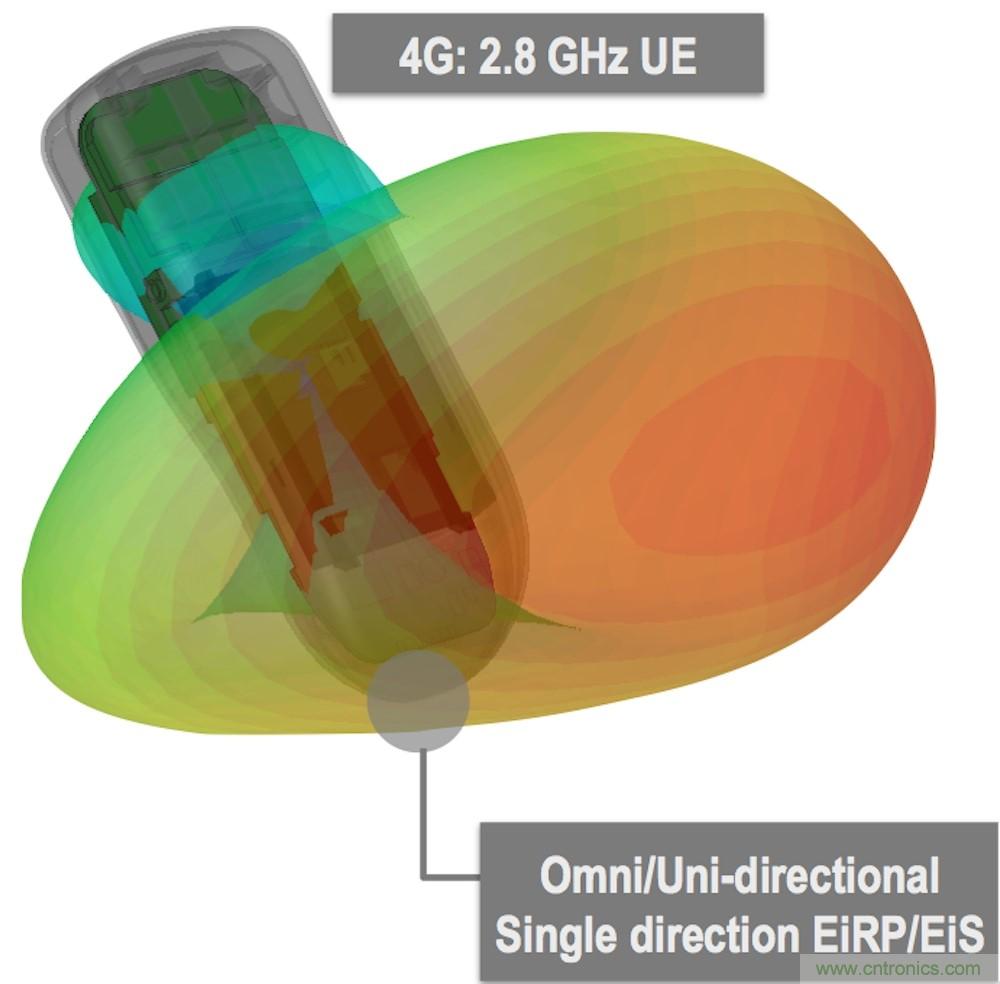

圖1:目前的手機是針對均勻電磁場設計和測試。

厘米波和毫米波頻率OTA測試

為了容納更多的用戶、獲得更高的帶寬和實現更高的數據率,移動運營商需要啟用更高的頻率。啟用30、40、50、60甚至90GHz的頻段時,設備會進入厘米波和毫米波范圍。在較高頻率下波長變短,同時給定功率電平的傳輸距離也變短。為了應對自由空間路徑損耗以及大氣吸收、雨水/氣體散射和視距問題等因素導致的損耗,我們需要進行技術革新。這些應用需要全新設備將具有很高的集成度,這使得通過電纜建立物理測試連接將成為異常艱難或不可能完成的任務。因此對于5G來說,OTA測試至關重要。

由于上述損耗,較高頻率下的信號吸收率會變得更高。為了實現必要的通信距離,提供商需要提高發射機的功率,或?qū)⒁苿?dòng)設備的輻射能聚焦為尖窄波束(圖2)。

OTA測試對5G標準更加重要

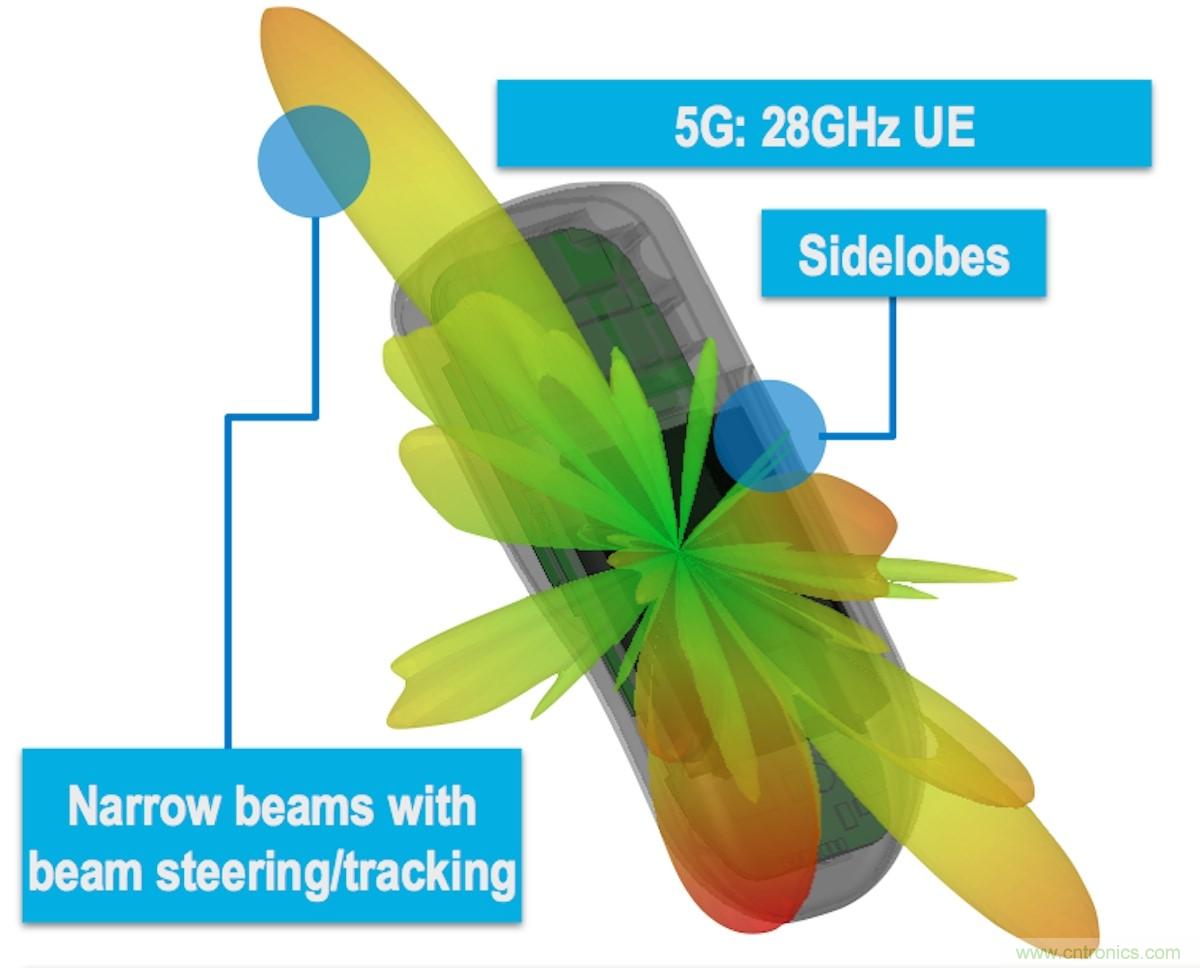

圖2:移動設備需要集中發射機波束,以最大化毫米波頻率的發射功率。

這一過程需要新的天線結構和陣列,確保以適當方式聚焦波束。需針對聚焦波束設置空間或方向組件,以確保波束指向正確,并確保在出現通信信道阻塞時切換波束。這種波束成形技術將利用用戶設備(UE)的不相關位置同時向不同的UE發送數據,從而使得名為MIMO的多天線理念得以延伸。此外,波束成形指向特定UE,專門排除指向其他UE,因此也有助于降低能耗(圖3)。

OTA測試對5G標準更加重要
圖3:波束成形可以將功率指向所需位置,同時最大限度地減少對其他設備的干擾。

連接器的成本、損耗和耦合度均很高,因此無法在測試中使用。此外,在大規模MIMO系統中,無線電收發信機直接與天線集成(圖4),由此造成RF測試端口的損耗,因此DUT無線電和天線的性能只能通過空中傳輸OTA方式測量。

OTA測試對5G標準更加重要

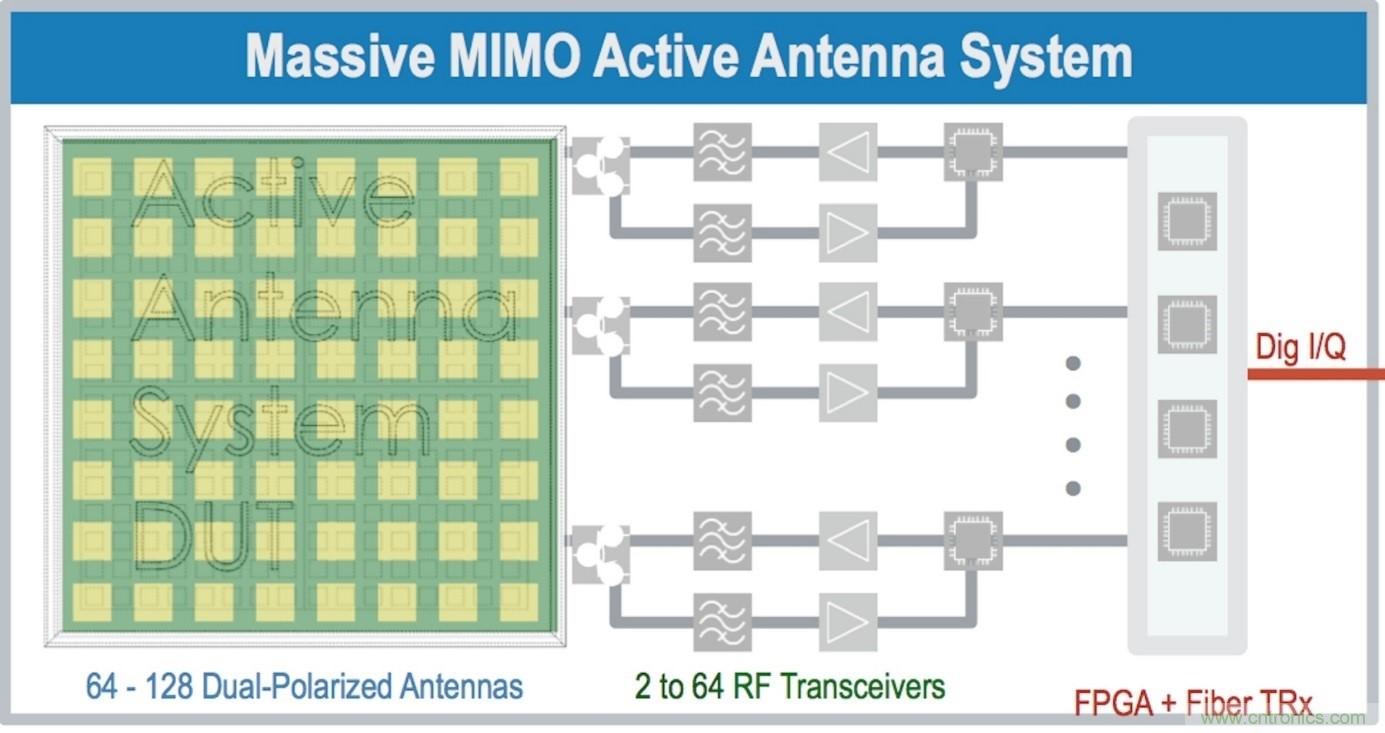

圖4:5G設備可能包含一組極化天線陣,而難以通過有線方式測試。

OTA測試將為5G系統帶來變革,也將成為全新設計和認證的前提。在5G測試系統中,基本組件大體維持不變,但必須能夠適應較高頻率。

OTA測試

OTA性能測試系統的核心部分包括測試暗室、轉臺定位設備、用于生成和分析信號的測試儀器、測量天線,以及用于測量自動化的控制和報告軟件。被測設備和測量天線之間建立了通信,以確保設備正確發送和接收信號。目前的OTA測試需在(屏蔽和封閉的)理想環境中進行,即在無反射且無回波的電波暗室中進行(圖5)。暗室的大小取決于被測物體和頻率范圍,其內部襯有用于吸收反射信號的吸波材料。測試中需要考慮到設備的輻射特性,同時應消除其他一切傳輸干擾。

OTA測試對5G標準更加重要

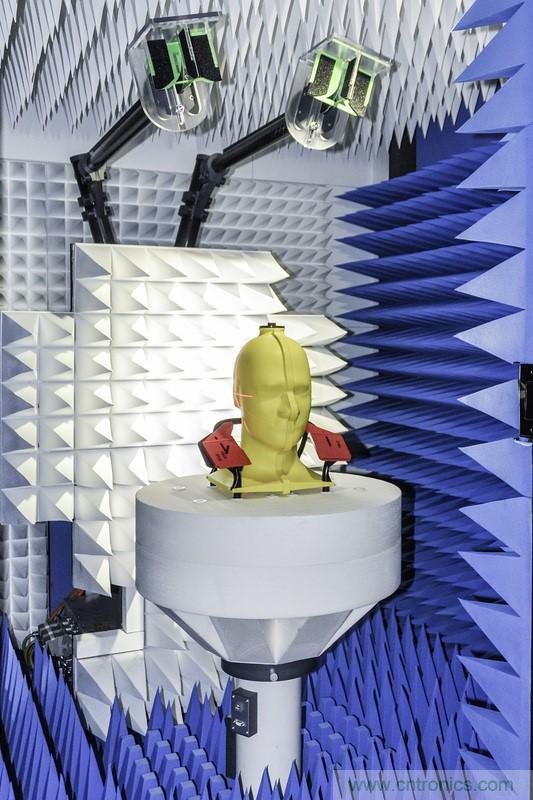

圖5:OTA測試需要在無反射且無回波的電波暗室中進行。

現實生活中移動設備會在室內或室外、城市或農村、開闊區域或森林,或存在其他無線設備的各類環境下以固定或移動方式使用,無法直接應用于測試目的。這些現實生活中情景都需要通過移動網絡測試進行模擬,目前這一過程正在運用在5G應用的轉換。認證測試需要在指定的測試暗室內進行,以生成精確且可重現和復驗的測量數據。

OTA測試可用于測量?jī)?nèi)部組件和其他設備的各類性能因素,包括信號路徑、天線增益、天線方向圖、輻射功率和設備靈敏度等。2015年5月,CTIA發布了“無線設備空中傳輸性能測試計劃”(Test Plan for Wireless Device Over-the-Air Performance),專門針對功率和性能指定了測試和設置程序以及測量方法。

如今,關鍵的OTA測試測量數據包括設備的總輻射功率(TRP)、總?cè)蜢`敏度(TIS,需參照CTIA規范)、總輻射靈敏度(TRS,需參照3GPP規范),等效全向輻射功率(EIRP)以及中間通道輻射靈敏度(RSIC)等等。TRP屬于發射機性能指標,而TIS/TRS屬于接收機性能指標。為了對天線的方向圖和效率進行測試,還需進行其他測量。可進行共存性測量,以評估同時應用多個無線技術時的靈敏度下降情況。可通過OTA測試提高出現了問題的區域中的設備性能。

5G OTA測量所面臨的挑戰

我們?cè)谶M(jìn)行OTA測量和建立OTA測試系統時,會面臨多個挑戰。一部分挑戰與天線系統有關。隨著面向5G系統的技術不斷發展,要使3D天線既能測試移動波束,又能控制干擾和散射因素,找到合適的3D天線設置和定位方案將變得十分困難。測量時必須考慮到一個全新的維度——空間或功率與離波方向的對比。必須要為設備考慮到一個特殊因素,那就是在OTA測試期間,關系對輻射方向圖產生的阻擋作用。測量三維天線方向圖的OTA測試可以在近場或遠場情況下進行(圖6)??稍谳^小的電波暗室內進行近場測量,但需要能夠以較高定位精度測量相位和振幅,并能夠?qū)鼒?chǎng)到遠場的變換進行后期處理。

OTA測試對5G標準更加重要

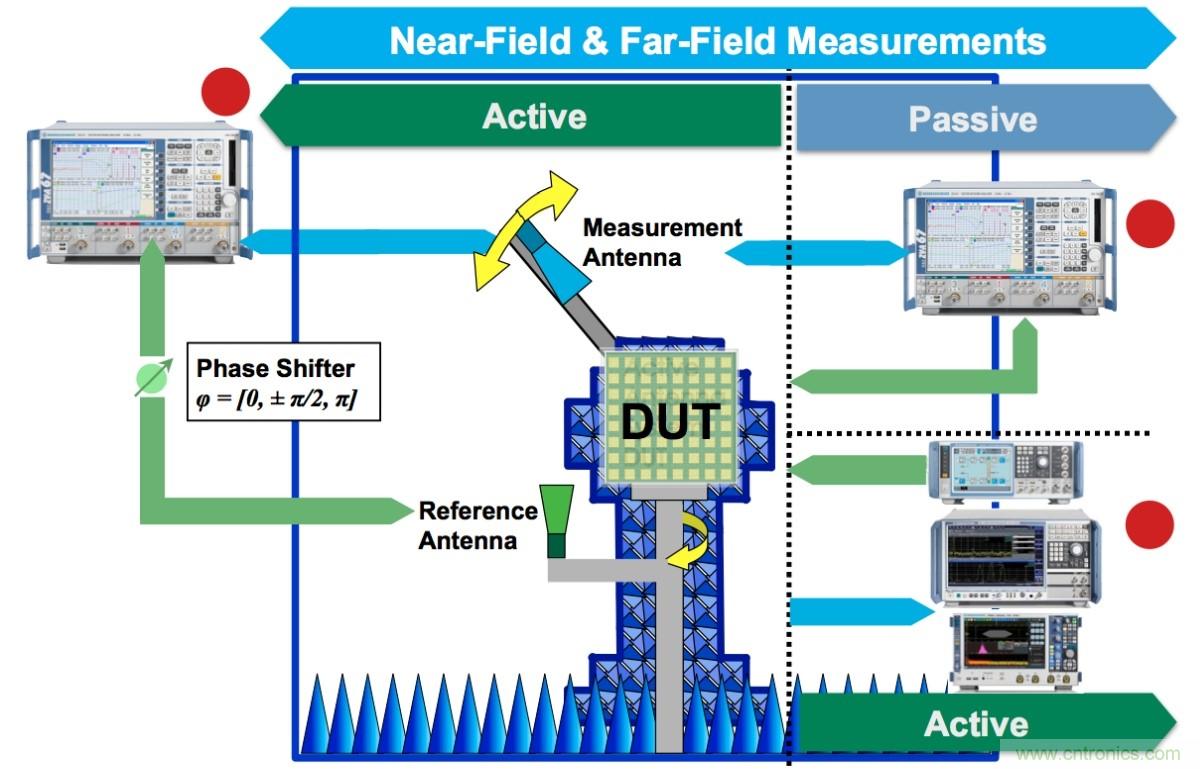

圖6:近場和遠場OTA測量需要不同測試設置。

還有一項挑戰是,有源天線系統中的每臺收發信機都需要通過OTA接口進行測試,同時對發射機和接收機進行測量。必須將每臺收發信機打開進行單獨驗證,或?qū)⒁唤M收發信機打開進行聯合評估。

第三項挑戰所專門針對的是5G中大量應用的波束成形。由于毫米波無線系統的路徑損耗較高且范圍有限,移動用戶需要通過精確的波束生成來快速采集和跟蹤信號。對于現有蜂窩通信技術的天線來說,靜態方向圖特征校準已經足夠,但毫米波系統則需要通過動態波束測量系統對波束跟蹤和波束控制算法進行精確的測量。

還有幾項挑戰所涉及的是設備的RF一致性測試,如今可憑借經過良好特征校準的電纜測試端口連接來實現重復測量。5G設備中缺少外接型RF測試端口,因此需要在OTA環境中定義此類測試設置和必要的校準措施。

類似的挑戰也存在于生產過程中。每臺具備無線功能的設備都需要執行輻射設備測試。為了不影響設備的生產速度,OTA測試系統必須靈活多變,且能夠快速適應未來不可預見的設備測試需求,而不會影響到測試方法的質量或深度。對天線系統進行校準的目的是確保RF信號路徑間的偏差小于規定極限,并且必須對組裝完畢的設備執行功能性測試。

總結

在向5G標準的演進過程中,OTA測試的作用將變得愈發重要。隨著集成度和毫米波頻率的提升,我們可能無法繼續通過測試端口進行測量。設備供應商將需要依靠OTA測試來驗證設備性能。此外,隨著5G設備的設計方案最終敲定,OTA測試系統供應商必須快速利用自身經驗和專業知識,完成對全新測試方法和測量系統的定義。與前幾代設備相比,5G設備生態系統中的測試和測量將發揮更大的戰略性作用,同時OTA測試供應商需要與客戶緊密合作,以滿足其不斷變化的需求,并在這一過程中與客戶建立牢固的合作伙伴關系。

本文轉載自EDN電子技術設計。
