PCB板的互連方式

發布時間:2019-10-12 責任編輯:wenwei

【導讀】電子元器件和機電部件都有電接點,兩個分立接點之間的電氣連通稱為互連。電子設備必須按照電路原理圖互連,才能實現預定的功能。那么PCB板互連的方式有哪些呢?以下簡要概述兩種:

一、焊接方式

該連接方式的優點是簡單、成本低、可靠性高,可以避免因接觸不良而造成的故障;缺點是互換、維修不夠方便。這種方式一般適用于部件對外引線較少的情況。

1、PCB導線焊接

此方式不需要任何接插件,只要用導線將PCB印制板上的對外連接點與板外的元器件或其他部件直接焊牢即可。例如收音機中的喇叭、電池盒等。

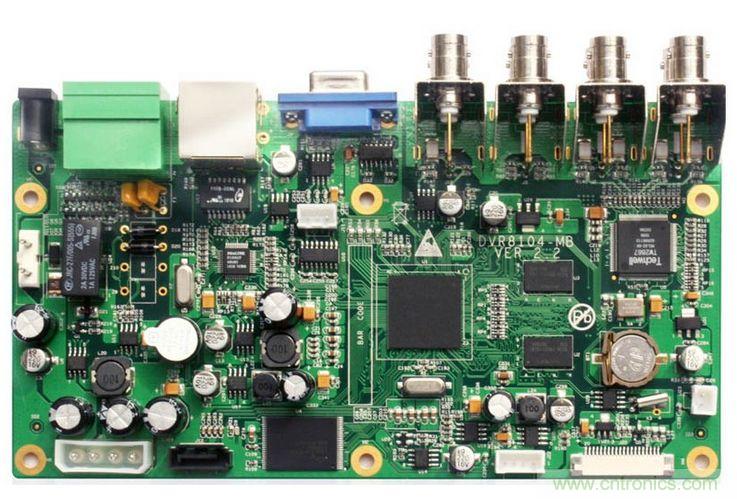

PCB板的互連方式

2、PCB排線焊接

兩塊PCB印制板之間采用排線連接,既可靠又不易出現連接錯誤,且兩塊PCB印制板相對位置不受限制。

3、PCB之間直接焊接

印制板之間直接焊接,此方式常用于兩塊印制板之間為90度夾角的連接。連接后成為一個整體PCB印制板部件。

二、插接件連接方式

在比較復雜的儀器設備中,常采用插接件連接方式。這種“積木式”的結構不僅保證了產品批量生產的質量,降低了系統的成本,還為調試、維修提供了方便。當設備發生故障時,維修人員不必檢查到元器件級(即檢查導致故障的原因,追根溯源到具體的元器件。這項工作需要花費相當多的時間),只要判斷是哪一塊板不正常即可立即將其更換,從而迅速排除故障,縮短停機時間,提高設備利用率。更換下來的線路板可以在充裕的時間內進行維修,修理好后作為備件使用。

1、印制板插座

在比較復雜的儀器設備中,經常采用這種連接方式。此方式是從PCB印制板邊緣做出印制插頭,插頭部分按照插座的尺寸、接點數、接點距離、定位孔的位置等進行設計,使其與專用PCB印制板插座相配。

2、標準插針連接

此方式可以用于印制板的對外連接,尤其在小型儀器中常采用插針連接。通過標準插針將兩塊印制板連接時,兩塊印制板一般平行或垂直,容易實現批量生產。
