合理的功能安全設計離不開嚴謹?shù)膽B(tài)度和大量的文檔參考，也需要投入一定的時間。無論您從事工廠車間還是公路方面的設計，此白皮書中 TI 的集成電路 (IC) 設計方法都會為您提供所需的資源，從而簡化功能安全設計。隨著工業和汽車領域自動化的出現，人們對功能安全的需求有增無減。所有的工業應用都有功能安全要求，尤其是在工廠自動化和控制系統中。



在汽車行業，盡管安全氣囊和制動系統在多年前就具備了功能安全性，但隨著電氣化水平的提高和自動駕駛功能的出現，系統需要控制電池管理、傳感器融合和車輛操作，進而增加了對功能安全設計的需求。無論是設計工廠機器人系統、家用電器還是未來的汽車，人們對設計工程師提出了更高的要求，即交付的項目應符合應用相關的功能安全標準。在不要求遵循標準的應用中，設計更安全的系統是在同類競爭產品中脫穎而出的關鍵因素。



功能安全標準



功能安全是系統整體安全性的一部分，是對某些輸入或故障狀態做出預測性響應。功能安全標準認為危險總是存在的，因此，所有系統都有一個固有故障率。功能安全標準對如何開發系統作出了規定，從而將故障率降低到可容忍水平。包含功能安全的系統設計必須能降低由操作不當引發故障的風險，還能檢測故障并充分降低故障造成的影響。為實現功能安全合規性，工程師必須：



• 預測并定義危險狀況。

• 確定能應對危險狀況的安全功能。

• 評估安全功能的風險降低等級。

• 確保安全功能符合設計初衷。



功能安全標準是由標準組織以及相關行業企業共同制定的，它通過定義系統中的安全功能和建立安全等級評定規范，為設計人員提供了指導。德州儀器(TI) 加入標準組織，有助于確保其產品開發從始至終都符合功能安全要求。常見的安全標準包括國際電工委員會 (IEC) 的61508 標準（針對工業應用）、國際標準化組織(ISO) 的 26262 標準（針對汽車應用）以及 IEC60730 標準（針對家用電器）。各類安全標準都規定了風險降低等級和安全完整性等級 (SIL)。例如，IEC 61508 標準將 SIL 劃分為SIL 1 至 SIL 4 四個等級，其中 SIL 4 的要求最高。SIL 1 要求安全可用性為 90% 至 99%，平均要求失效率 (PFDavg) 為 0.1 至 0.01，風險降低因子 (RRF) 為 10 至 100。SIL 4 要求安全可用性>99.99%，PFDavg 為 0.0001 至 0.00001，RRF為 10,000 至 100,000。

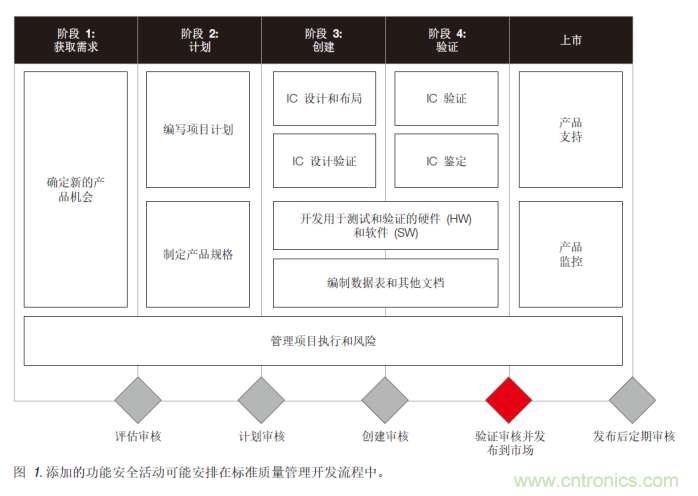

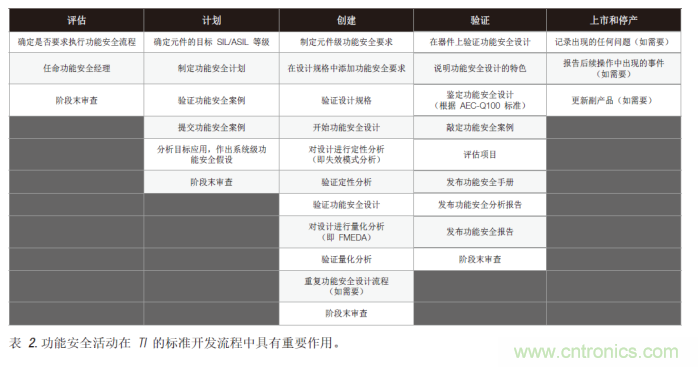

ISO 26262 標準的 ASIL 等級與 SIL 類似，即從ASIL A 至 ASIL D，其中 ASIL D 的要求最高。功能安全流程在功能安全開發流程中，通常需要先確定各種危險情況和功能安全目標。然后，工程師開始檢查系統架構、模塊和 IC。之后，將 IC 作為符合功能安全標準系統的主要構建塊進行開發。為預測系統可能出現的行為，工程師必須量化和預測模塊的運行情況。為此，工程師必須在開發流程中對系統進行結構化安全定性分析，從而找出各種失效模式、失效原因及其影響。功能安全標準規定了工程師需要了解的 IC 相關信息，便于工程師獨立進行失效模式、影響和診斷分析 (FMEDA)。由于 IC 的復雜度不同，系統安全分析可能需要有關設計、芯片和封裝的信息。



在此過程中，請務必從可靠的供應商處選擇合適的器件。無論是用于功能安全設計，還是用于實現差異化競爭的較安全系統中，TI 都能讓工程師更輕松地找到并使用合適的產品。



借助功能安全類別簡化器件的選擇

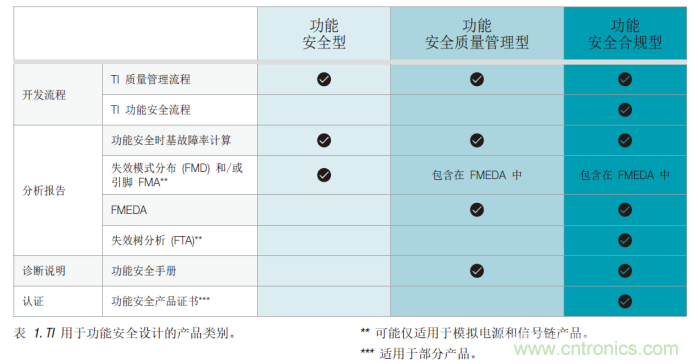

典型的工業和汽車應用需要復雜度迥異的大量 IC，如一個或多個傳感器和傳動器，處理傳感器數據的微控制器 (MCU) 或處理器，模擬多路復用器，運算或儀表放大器，可能與或未與處理器集成的模數轉換器 (ADC) 和數模轉換器，直流/直流轉換器，低壓降穩壓器或電源管理 IC (PMIC)，以及 LED 驅動器、電機驅動器、電磁閥驅動器、場效應晶體管(FET) 和絕緣柵雙極晶體管柵極驅動器等驅動器元件，電源開關和負載開關。另外，應用還包括各類通信接口，如 RS-485、控制器區域網 (CAN)、以太網、FPD-Link 和外圍組件快速互連 (PCIe) 接口。表 1 所示是 TI 為功能安全設計提供的產品類別，這也表明了基于標準的 IC 復雜度分類依據。這些類別包括 TI 功能安全型、TI 功能安全質量管理型、TI 功能安全合規型。



功能安全合規型產品

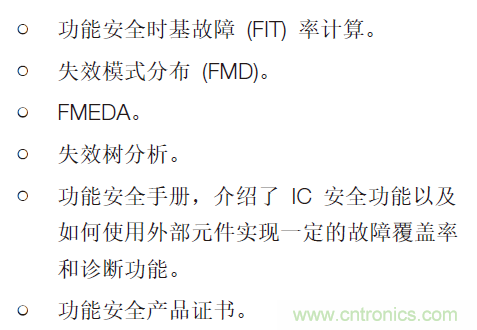

這類產品通常都是系統中相當復雜的器件，如MCU、處理器或模擬電機驅動器，可能具有集成的安全功能。TI 使用經 Technischer Überwachungsverein (TÜV)SÜD 等機構認證的功能安全開發流程，開發了這類產品。這類認證可確保這一類別的產品是按照功能安全標準（ISO26262 和 IEC61508）規定的規格開發的。
