中心論題：

• 介紹ＬＥＤ在汽車上的用途
• 滿足不同需求的ＬＥＤ封裝類型介紹
• ＬＥＤ汽車頭燈應用
• ＬＥＤ在頭燈應用上遭遇的難題

解決方案：

• 光學設計時需要注意視角與強度
• 解決影響LED頭燈應用的散熱問題

ＬＥＤ對于消費者而言并不陌生，已經廣泛的應用于車上，依照不同的效能需求選擇適當?shù)模蹋牛漠a(chǎn)品，ＬＥＤ相較于傳統光源除了外型不同外，效能輸出與光型輸出亦大不相同，應用于頭燈時將面臨光學設計與散熱設計等不同于傳統燈具之設計概念。然而也因其不同于傳統光源之特性，當與車體成功整合克服技術難題后，將為車型開創嶄新的設計概念。
　　
車上的ＬＥＤ
ＬＥＤ已經廣泛的應用于車內的相關照明或指示用光源，由圖１可知，從車內的儀表板燈、車頂燈、化妝燈、迎賓燈等，到車外的尾燈、前后轉向燈、倒車燈、第三剎車燈等都可見到ＬＥＤ的相關應用。

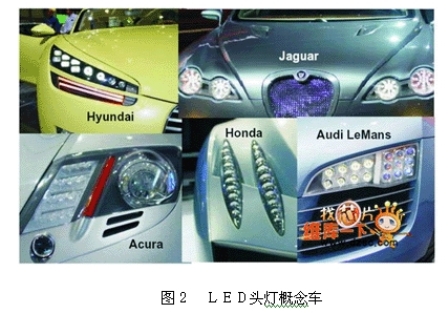

從ＬＥＤ的應用歷史來看，早在１９９２年時已經有ＬＥＤ應用于第三剎車燈上的先例；而在２０００年時則進一步的應用于尾燈、轉向燈與剎車燈；到了２００２年Ａｕｄｉ?。粒嘎氏葘ⅲ蹋牛墓庠粗糜谇爸脽艟邇?nèi)作為日行燈，開啟了設計師與工程師們在前置燈具的想象空間。在之后的許多國際車展上都可以看到ＬＥＤ作為前照燈源的概念車，如圖２所示。


ＬＥＤ先天上就具有體積小的優勢，應用于前置燈具時更可縮小整組燈具的體積，進一步讓出寶貴的引擎空間與其它相關設備，以現有的鹵素?zé)襞莼蚴欠烹娛綗襞菰O(shè)計的燈具總長約３００ｍｍ，而在許多概念車的設計上，ＬＥＤ燈具只有１２５ｍｍ長。而藉由體積小的優勢，更可以配合設計多款不同的造型設計，進而為車體造型創造不同的視覺觀感，跳脫傳統燈具的圓形設計。


不同需求的ＬＥＤ封裝應用

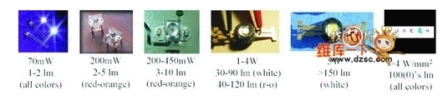

隨著應用層面的不同，車廠也選用不同的ＬＥＤ光源封裝對應不同的環境要求，依需求亮度不同可簡單分為指示用、照明用與投射用三種不同需求。指示用光源可見于第三剎車燈、尾燈組（尾燈、剎車燈、轉向燈等）、側燈等，其光源輸出流明值低，所需功率低，約在７０ｍＷ￣２００ｍＷ，產生的熱量對于封裝體影響較小，因此在封裝上會忽略此熱量造成的影響，而直接利用樹脂類材料包覆整體以進行封裝，而因?yàn)闃渲臒醾鲗?dǎo)系數低（Ｗ／ｍＫ），所以其相關熱阻會因散熱不易而升高至５０￣２００Ｋ／Ｗ；而照明用光源其封裝功率會相對提高，除了可應用于指示用光源類的產品之外，亦可用于亮度要求較高的日行燈、霧燈、前方向燈等，但也因?yàn)閾p耗功率增加（功率約在１￣５Ｗ），散熱部分不能如指示光源般不考慮散熱問題，除了樹脂類材料封裝外尚需利用金屬塊將熱導出以維持出光效率，其熱阻維持在１５Ｋ／Ｗ以下；而投射用光源則是光源封裝亮度需求最高者，其應用產品以前照系統（遠燈、近燈、霧燈等）為主，其單體封裝需在４Ｗ以上，而在熱阻上需小于５Ｋ／Ｗ，以確保在引擎室的高溫下能維持散熱能力，并保持光源輸出效率在可用的范圍內。
　　
不同的應用層面，其總亮度需求也隨之不同，以內部照明而言大約需要８０流明的亮度，一般選用表面黏著型（ＳＭＴ）的封裝，單體封裝約２流明輸出，效率可達１５￣２０ｌｍ／Ｗ。以第三剎車燈而言大約需要３０ｌｍ的亮度，一般選用炮彈型的封裝結構（φ＝５ｍｍ），單體封裝亮度約４流明，效率可達２０￣４０ｌｍ／Ｗ。
　　
而尾燈組對于亮度需求約３００￣５００ｌｍ，一般選用１Ｗ的ＳＭＴ封裝結構，單體封裝亮度約１０￣２０ｌｍ，效率可達１５￣４０ｌｍ／Ｗ。以上都是已經應用于車體的光源，而目前ＬＥＤ廠與車廠正積極合作，試著將ＬＥＤ導入前照系統（頭燈、霧燈）中，其中車廠對于頭燈的亮度需求約２０００流明的白光，ＬＥＤ廠目前則應用高瓦數的ＳＭＴ?。蹋牛姆庋b架構，每單體封裝可輸出１００￣２００ｌｍ，效率預期提高至５０￣１００ｌｍ／Ｗ。
　　

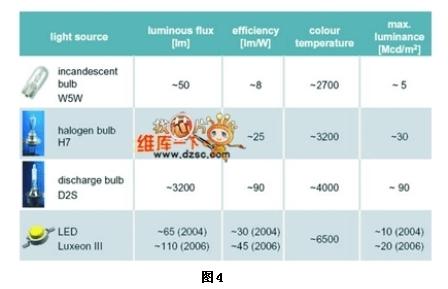

目前使用于車上的燈源可區分為白熾燈泡、鹵素?zé)襞?、氣體放電式燈泡與ＬＥＤ光源，其比較如圖４所示。


ＬＥＤ在頭燈的設計
開始著手設計頭燈之前，應先考慮法規上的相關規定，包括光型亮度，環境測試，亮度衰減等需求，進一步考慮相關光學設計，機構設計，耐熱設計與電控設計等細節，對于ＬＥＤ而言，光學設計的考慮除了反射罩設計之外，尚需考慮ＬＥＤ本身的出光光型，不同的封裝型態將產生不同的光型輸出，進一步將影響反射罩或成像透競的要求，與傳統頭燈設計需考慮不同燈泡（Ｈ１、Ｈ４、Ｈ７、Ｈ１１等）類似。在傳統的頭燈設計上，燈泡本身的光子釋放來自加熱鎢燈絲，不會因自身發出的熱或來自引擎室的高溫而影響亮度輸出，散熱重點落在整個頭燈腔體的均溫設計而非燈泡的散熱，但在頭燈材料的選擇上則需考慮是否可承受來自燈泡的高溫（頭燈腔體約承受１００℃的溫度，霧燈腔內溫度可高至３００℃），所以在此選用的材料一般都以耐熱材為主；然而對于ＬＥＤ而言，其光子釋放來自于ＰＮ接口的能階跳動，與溫度呈現負相關，溫度越高則光源輸出越弱，因此散熱成為ＬＥＤ作為光源設計的重要課題。

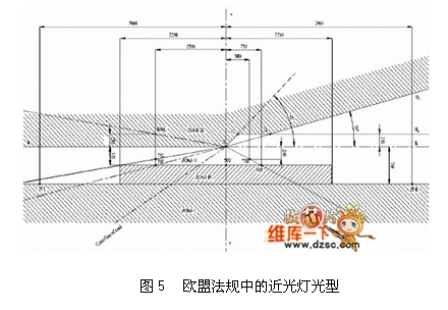

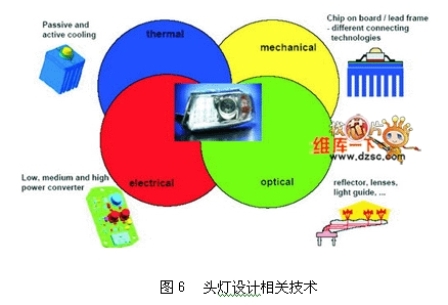

光學設計時先考慮法規需求，討論視角與強度關系，以近燈為例須針對其特殊的１５度揚角設計，如圖５所示。在傳統的燈具設計上由先期的利用反射罩配合透鏡刻紋作角度與強度的控制，演變成為利用反射罩直接控制強度角度，也發展出利用成像方式的魚眼透鏡設計法。不論何種的設計方式都須先考慮選用光源的特性，特別是角度與強度的光型輸出（Ｂｅａｍ?。穑幔簦簦澹颍睿?，對傳統的光源而言，大多為柱狀光源，可產生類似蝴蝶外型的光型輸出，進而發展出來與之搭配的透鏡、反射罩、擋板、透鏡等光學組件。而利用ＬＥＤ作為光源設計燈具時，需重新考慮其光學特性由傳統的柱狀光源變?yōu)槠矫婀庠矗ú煌姆庋b設計有不同的光型輸出），進而搭配外部的光學組件而產生不同組合以應用于不同產品，依照德國車燈大廠ＨＥＬＬＡ的設計分類，可將光源分為八大類，如圖６　所示。ＬＥＤ目前的單位面積發光量尚不及鹵素?zé)襞菖c放電式燈泡，想得到相同的流明輸出，ＬＥＤ需要較大的封裝面積。隨著光源輸出面積的增加，光學設計的難度也隨之提升，所以在現有的概念車上，都以模塊化光學設計取代既有的單一燈室設計，利用多組燈源達到傳統燈具的照明水平，除了降低光學設計的難度，也增加車體造型的設計感。

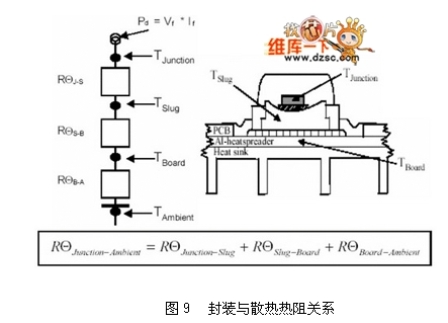

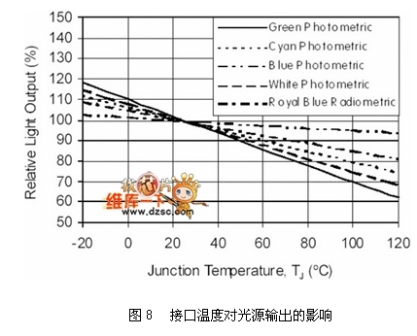

散熱設計是ＬＥＤ光源區別于傳統光源的課題之一。傳統燈具產生的熱遠高于ＬＥＤ，但傳統燈具不會因?yàn)楦邷囟档推涔庠摧敵瞿芰?，但ＬＥＤ的光輸出卻會隨著本身接口（Ｊｕｎｃｔｉｏｎ，?。校谓涌冢囟鹊纳叨陆?，如圖８所示。而其產生的熱如何散除到外界環境與其封裝結構材料息息相關，牽涉到使用的散熱材料與相關外型，關系如圖９所示，其中熱阻的概念，代表輸入Ｗ功率時，需要提高多少Ｋ溫度才足以散熱。以現有的封裝技術最高可允許ＬＥＤ操作在１８５℃（Ｌｕｍｉｌｅｄ?。耍玻话阋?yàn)榉庋b膠材的關系，可允許的操作溫度約在１２５℃，除了考慮光源輸出效率之外，亦考慮封裝膠材的變質（樹脂類材料在高溫有老化現象）。


引擎室的溫度在燈具附近最高可到８５℃，配合Ｌｕｍｉｌｅｄ?。耍部捎校保埃啊娴纳峥臻g，但若配合一般的ＬＥＤ則只有４０℃的散熱空間，觀察相關熱阻，Ｒ＿Ｊｕｎｃｔｉｏｎ－Ｓｌｕｇ、Ｒ＿Ｓｌｕｇ－Ｂｏａｒｄ都決定于封裝體，對設計者而言只能針對Ｒ＿Ｂｏａｒｄ－Ａｍｂｉｅｎｔ努力，其中包括如何將封裝體固定于散熱基板上（接著質量）、散熱結構外型設計、主被動散熱考慮與外部環境等條件。因此在此處應該與機構進行相關模擬設計，取得燈具在引擎室內的流場與溫度條件后再考慮所需的散熱模式，若選用被散動熱得需要較大的散熱空間，對引擎是而言是不小的負擔，若選用主動式散熱，雖然所需散熱環境較小，但因?yàn)樵黾恿孙L(fēng)扇等可動件，反而需考慮此可動件可否通過車燈上的相關法規，包括震動、粉塵、腐蝕與濕氣等嚴苛環境。


ＬＥＤ在頭燈應用上遭遇的難題
ＬＥＤ應用于頭燈上在許多的車展上各家車廠都有展示相關的概念車，但在頭燈部分尚未看見有成品出現，仍有需多問題尚待解決。其中主要問題應在于亮度輸出、散熱問題與誤差設計。
　　
頭燈的亮度需求近燈９００流明，遠燈１１００流明，整體需求２０００流明，約是Ｌｕｍｉｌｅｄ生產４０顆１Ｗ封裝體Ｌｕｘｅｏｎ?。澹恚椋簦簦澹蛟冢玻怠娴目偣庠摧敵?，但當其外界溫度升高至５０℃時，其效率將降至８０％以下，且其光源輸出面積約９０＿２（氣體放電式燈泡約１３＿２），設計難度亦隨之提升。
　　
在ＬＥＤ產業中，應對磊晶造成芯片的不均勻而發展出所謂的分類銷售的過程，特別是高瓦數的芯片在ＬＥＤ產業上是全檢出貨，依照波長亮度進行分類，也因此封裝后的個體存在著細微的差距，此差距可能存在于亮度、色溫或是可靠度上。然而應用ＬＥＤ于頭燈時，不可避免會利用多顆芯片以輸出足夠亮度進行光學設計，此時需特別注意ＬＥＤ質量檢測與質量控制的環節，以確保相同質量的光源輸出。
　　
結語
自２００３年以降，超過１３家以上的車廠在相關車展上展出以ＬＥＤ頭燈為訴求的概念車。例如，Ｌｅｘｕｓ車廠發布消息，在２００７年中將推出一款以ＬＥＤ為頭燈的量產車。相信存在于ＬＥＤ的相關工程問題將在消費者的殷殷期盼下一一解決，且讓我們拭目以待。
