解讀Power Integration針對LED照明三大應用領域LinkSwitch系列產品的特性和應用

發布時間:2012-07-11

導言:LED照明驅動電源解決方案專家Power Integration針對在低壓、高壓、寬范圍或超寬范圍輸入電壓下使用離線式電源的應用,推出了一系列高度集成的高功率恒流LED驅動器IC。拓撲結構包括:升壓、降壓、降壓-升壓、抽頭降壓和反激。此外,LinkSwitch產品系列LED驅動器設計覆蓋家用、商用和工業三個主要應用領域。下面我們一一為讀者們解讀LinkSwitch四大系列的產品的特色和應用指南。

要獲取更多的PI技術資料,請點擊進入:Power Integration LED照明社區

LinkSwitch-II:



點擊申請樣品

LinkSwitch-II通過省去光耦器和次級控制電路,可以大大簡化低功率CV/CC充電器的設計。該器件采用先進的控制技術,能夠提供嚴格的輸出電壓和電流調節,補償變壓器和內部參數容差隨輸入電壓的變化。

技術文檔下載:

LinkSwitch-II系列LED驅動器數據手冊

LinkSwitch-II系列LED驅動器應用指南

低成本、寬輸入電壓范圍的5W充電器參考設計



通過省去光耦器和次級控制電路,可以大大簡化低功率CV/CC充電器的設計。

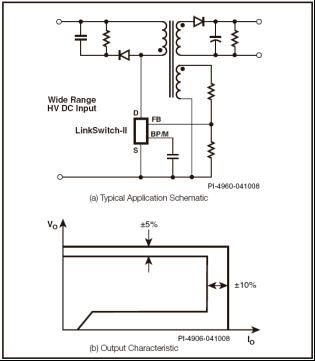

典型應用/性能 - 非簡化的電路及輸出特性包絡。


說明

LinkSwitch-II通過省去光耦器和次級控制電路,可以大大簡化低功率CV/CC充電器的設計。該器件采用了革新性的控制技術,能夠提供極為嚴格的輸出穩壓和穩流,補償變壓器和內部參數容差以及輸入電壓變化。
該器件在一個單片IC上集成了一個700 V的功率MOSFET、新穎的開/關控制狀態機、一個進行自偏置的高壓開關電流源、頻率抖動、每周期限流及遲滯熱關斷電路。

產品特色

大大簡化了CV/CC轉換器的設計

  • 省去了光耦器和所有次級CV/CC控制電路
  • 省去了所有控制環路補償電路

LNK632DG

  • 大大簡化恒壓轉換器的設計
  • 使用外部偏置電路時,可實現ClamplessTM(無箝位)設計

先進的性能特性

  • 補償變壓器電感容差
  • 補償輸入線電壓變化
  • 補償電纜壓降(LNK61X系列和LNK632)
  • 補償外圍元件的溫度漂移
  • 專有的調節技術使得IC參數的容差非常嚴格
  • 頻率抖動技術極大地降低了EMI濾波成本
  • 通過外部電阻的選擇/調節實現更嚴格的輸出容差

先進的保護/安全特性

  • 自動重啟動保護功能在輸出短路及控制環路故障(元件開路和短路)狀況下可將輸出功率降低95%以上
  • 遲滯熱關斷-自動恢復功能可降低電源的返修率
  • 無論在PCB板上還是在封裝上,都滿足漏極引腳與其他所有引腳之間的HV爬電距離要求

EcoSmart® - 節能

  • 輕松滿足全球所有節能標準
  • 在230 VAC時空載功耗<200 mW,使用可選外部偏置繞組時空載功耗低于30 mW
  • 開/關控制可在極輕負載時提供恒定的效率-是達到CEC和能源之星2.0標準的理想選擇
  • 沒有電流檢測電阻 – 可提高效率

綠色封裝

  • 無鹵素且符合RoHS要求的封裝

應用

  • 手機/無繩電話、PDA、MP3/便攜式音頻設備使用的充電器,以及適配器
  • LED驅動器等

輸出功率表(瓦)

產品1

85-265 VAC

適配器2

敞開式3

LNK603PG/DG
LNK613PG/DG

2.5

3.3

LNK604PG/DG
LNK614PG/DG

3.5

4.1

LNK605PG/DG
LNK615PG/DG

4.5

5.1

LNK606PG/GG/DG
LNK616PG/GG/DG

5.5

6.1

LNK632DG

3.1

3.1


注釋:
1.封裝:D:SO-8C;G:SMD-8C;P:DIP-8C。
2.最小的連續輸出功率是在典型的無風冷密閉適配器中、環境溫度為+50°C、器件TJ <100°C的條件下測量得到的。
3.最大的實際持續輸出功率是在開放式設計及有足夠的散熱、環境溫度為50°C的條件下測量得到的。

第二頁講述LinkSwitch-PH系列LED驅動器產品的內容
第三頁講述LinkSwitch-PL系列LED驅動器產品的內容
第四頁
講述LinkSwitch-TN系列LED驅動器產品的內容



[page]

LinkSwitch-PH:




點擊申請樣品

LinkSwitch-PH可簡化要求具備無閃爍調光、高功率因數及高效率的離線式LED的設計。LinkSwitch-PH也采用先進的控制技術,能夠提供有源功率因數校正、精確恒流輸出和初級側控制。

單級功率因數校正(PFC)、初級側恒流輸出及可控硅調光的LED驅動器IC


典型應用電路圖

技術文檔下載:

LinkSwitch-PH系列LED驅動器數據手冊

LinkSwitch-PH系列LED驅動器應用指南

15W、PFC、適合T8燈管的隔離式LED驅動器


說明


LinkSwitch-PH是一款能實現LED調光電源的芯片,可大幅簡化要求功率因數大于0.9、具備可控硅調光的高效率LED驅動器的設計。這款高度集成控制器的器件采用了全新的變壓器設計控制技術,不僅能提供非常高的功率因數和精確的恒流輸出控制,同時還可省去功率因數校正所需的無源電路以及光耦器和次級電流控制電路。/p>

每個器件都在一個單片IC上集成了一個725 V功率MOSFET、一個連續模式PWM控制器、一個自偏置的高壓開關電流源、頻率抖動、逐周期電流限制及遲滯熱關斷電路。

產品特色
大幅簡化離線式LED驅動器
  •  單級功率因數校正(PFC)及精確恒流(CC)輸出
  • 無閃爍的相位控制可控硅調光
  • 省去光耦器和所有次級電流控制電路
  • 省去所有控制環路補償電路
  • 簡化初級側PWM調光接口


精確穩定的性能

  • 快速啟動時間
  • 補償變壓器電感容差
  • 補償輸入電壓變化
  • 頻率調制技術可極大縮減EMI濾波器的尺寸和成本


先進的保護及安全特性


  • 通過自動重啟動提供短路保護
  • 開路故障檢測模式
  • 自動熱關斷或遲滯自動重啟動
  • 無論在PCB板上還是在封裝上,都保證高壓漏極引腳與其他所有參考引腳之間滿足高壓爬電要求


EcoSmart® - 高效節能技術


  • 低待機功率遠程ON/OFF控制功能(230 VAC輸入時< 50 mW)
  • 無需電流檢測電阻 – 可提高效率


綠色封裝


  • 無鹵素和符合RoHS要求的封裝



輸出功率表1, 2
產品5
RV = 2 MΩ
RV = 4 MΩ
85-132 VAC
85-308 VAC
最小輸出功率3 最大輸出功率4 最小輸出功率3 最大輸出功率4
LNK403/413E/L 2.5 W 4.5 W 6.5 W 12 W
LNK404/414E/L 2.5 W 5.5 W 6.5 W 15 W
LNK405/415E/L 3.8 W 7.0 W 8.5 W 18 W
LNK406/416E/L 4.5 W 8.0 W 10 W 22 W
LNK407/417E/L 5.5 W 10.0 W 12 W 25 W
LNK408/418E/L 6.8 W 13.5 W 16 W 35 W
LNK409/419E/L 8.0 W 20 W 18 W 50 W
LNK410/420E/L 18 W 31 W 40 W 78 W




下頁內容講述LinkSwitch-PL系列LED驅動器產品的內容
[page]
LinkSwitch-PL:


點擊申請樣品

LinkSwitch-PL可用于設計小尺寸、低成本、可調光、單級功率因數校正的恒流離線式LED驅動器。LinkSwitch-PL適合設計非隔離式系統,可在寬輸入電壓范圍內工作,并提供高達16 W的輸出功率。

單級功率因數校正(PFC)、恒流輸出及可控硅調光的LED驅動器IC


基本應用電路圖

技術文檔下載:

LinkSwitch-PL系列LED驅動器數據手冊

LinkSwitch-PL系列LED驅動器應用指南

5W帶功率因數校正的非隔離LED驅動器


說明


LinkSwitch-PL專為緊湊型替換用LED燈而設計,能夠實現超小尺寸、低成本、可控硅調光、單級功率因數校正的恒流固態照明驅動器。LinkSwitch-PL適用于LED電流的直接檢測,可在寬輸入電壓范圍內工作,并提供高達16 W的輸出功率。其創新的控制算法能用最少的外部元件實現無閃光的可控硅調光。

每個器件都在一個單片IC上集成了一個725 V功率MOSFET、一個創新的非連續模式可變頻率/可變導通時間控制器、頻率抖動、逐周期電流限制及遲滯熱關斷電路。

產品特色
大幅簡化離線式LED驅動器
  • 單級功率因數校正(PFC)及精確恒流(CC)輸出
  • 無閃爍的相位控制可控硅調光
  • 使用小容量的非寄生大容量電容,元件數量極少
  • 完全省去控制環路補償

先進的性能特性
  • 適合設計非隔離型反激式、降壓式及抽頭降壓式拓撲結構
  • 快速啟動時間
  • 頻率調制技術可極大縮減EMI濾波器的尺寸和成本
  • 以低耗散直接檢測LED電流

先進的保護及安全特性
  • 集成的725 V MOSFET允許使用小尺寸的大容量電容并提高功率水平
  • 提供短路/反饋開環的鎖存關斷及輸出過壓保護
  • 過載時自動重啟動保護
  • 遲滯熱關斷保護
  • 無論在PCB板上還是在封裝上,都保證高壓漏極引腳與其他所有引腳之間滿足高壓爬電要求

EcoSmart® - 高效節能技術
  • 高功率因數可通過降低輸入VA優化系統的每瓦流明數
  • 控制算法可平衡輸入線電壓和負載的開關和導通損耗,以維持最佳效率
  • 通過對異常低輸出功率進行周期跳頻調節,對提供的峰值輸出電流進行箝位

綠色封裝
  • 無鹵素和符合RoHS要求的封裝
輸出功率表
產品1
85-265 VAC
最小輸出功率 最大輸出功率2
LNK454D 1.5 W 3 W
LNK456D 3 W 6 W
LNK457D/V 4 W 8 W
LNK458V 6 W 11.5 W
LNK460V 8 W 16 W



注釋:

  1. 封裝:D:SO-8C, K: eSOP-12, V: eDIP-12。
  2. 最大的實際持續輸出功率是在敞開式設計及有足夠的散熱、環境溫度為50ºC的條件下測量得到的。
器件選擇表
器件的選擇基于輸出LED燈串的長度以及電流大小。假設每個LED燈的典型壓降值為3.5 V。
串聯的LED燈數 350 mA 500 mA 700 mA 1000 mA
1 LNK454 LNK454 LNK454 LNK456
2 LNK454 LNK456 LNK456 LNK457
3 LNK456 LNK456 LNK457 LNK458
4 LNK456 LNK457 LNK458 LNK460
5 LNK457 LNK458 LNK460
6 LNK457 LNK458 LNK460
7 LNK458 LNK460
8 LNK458 LNK460
9 LNK458 LNK460
10 LNK460
11 LNK460
12 LNK460



下頁內容講述LinkSwitch-TN系列LED驅動器產品的內容
[page]

LinkSwitch-TN:

取代家用電器及工業應用中的線性變壓器以及阻/容降壓解決方案



典型降壓式轉換器應用
點擊申請樣品


技術文檔下載:
LinkSwitch-TN系列LED驅動器數據手冊
LinkSwitch-TN系列LED驅動器應用指南
3W非隔離恒流LED驅動器的LED GU10燈泡替代方案



說明:

  • 成本最低,元件數目最少的降壓轉換器解決方案
  • 嚴格的容差和微小的溫度漂移特性
  • 系統級的過載過熱保護、輸出短路以及開環故障保護
  • 支持降壓、降壓-升壓和反激式拓撲
  • 優良的線電壓調整率和負載調整率(采用典型配置)
  • 高帶寬提供快速的無過沖啟動
  • 電流限流操作方式抑制了線電壓紋波
  • 通用輸入電壓范圍(85至265 VAC)
  • 內置式電流限制和遲滯熱關斷保護
  • 比無源解決方案更高效
  • 具有比饋電容解決方案更高的功率因數
  • 電源可以實現100%的SMD設計


應用:

  • 用于替換線性/無源降壓的非隔離降壓式或降壓-升壓式轉換器解決方案
  • 主要家電和小型家電
  • 工業控制
  • 電表
  • 恒流LED照明設備
  • 定時器
