散熱器居然可以變身成LED燈!今天給大家奉上屌絲工程師用手上壞風扇的青鳥散熱改造成山寨LED燈全過程。雖然樣子丑了點，但是該網(wǎng)友的創(chuàng)意和超強的動手能力還是很值得大家學習的。

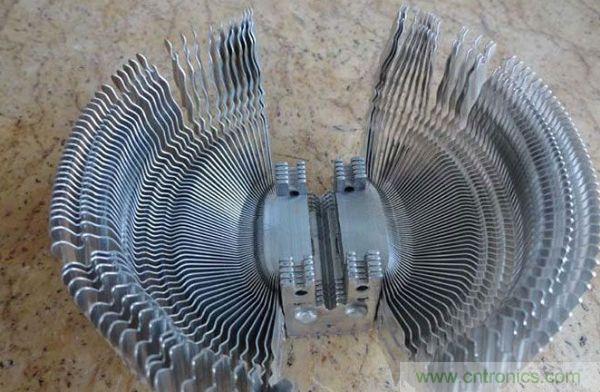

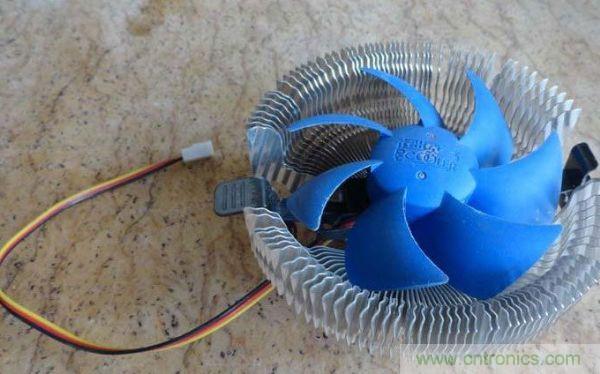

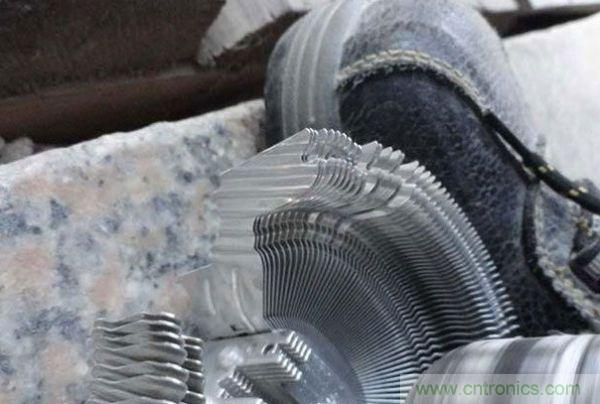

壞風扇的青鳥散熱一個，先把風扇給拆掉：

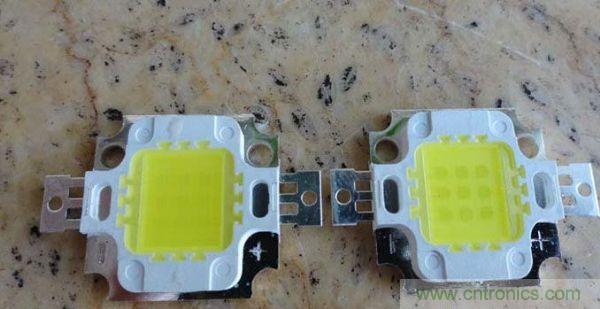

12V10W的LED燈珠兩玫：

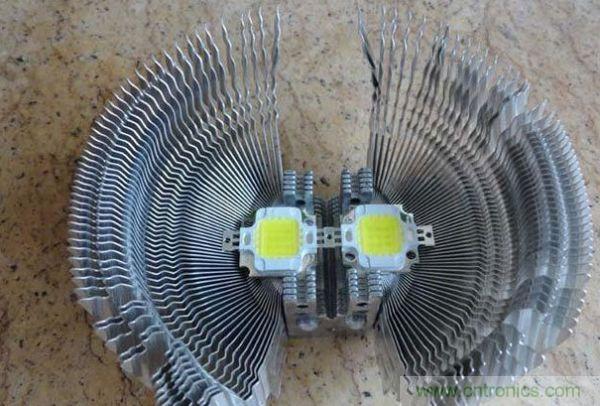

今天的折騰方向,目的是讓他們合體。
[page]

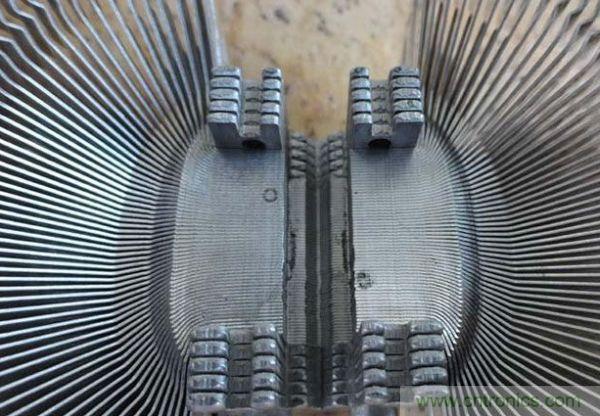

有一大半個的散熱面了,應該沒問題的。

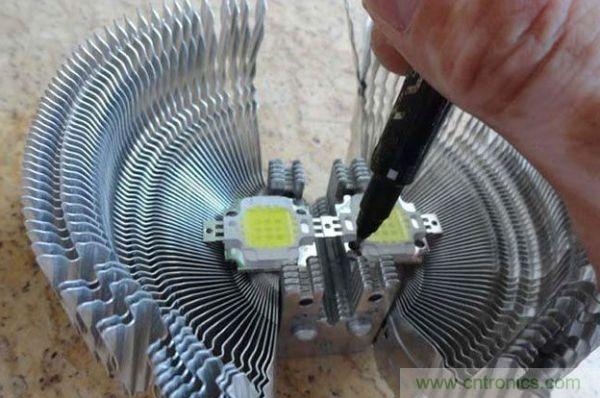

畫圈圈，做標記。

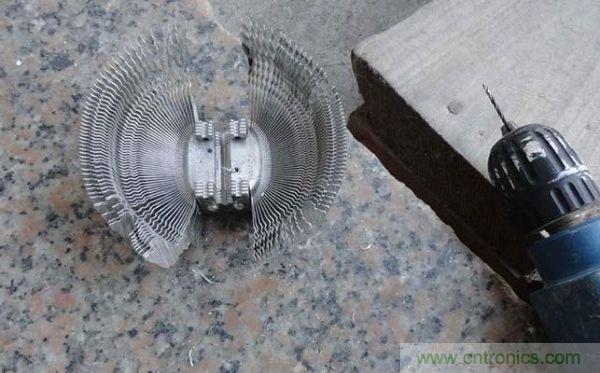

標好打洞了……
[page]

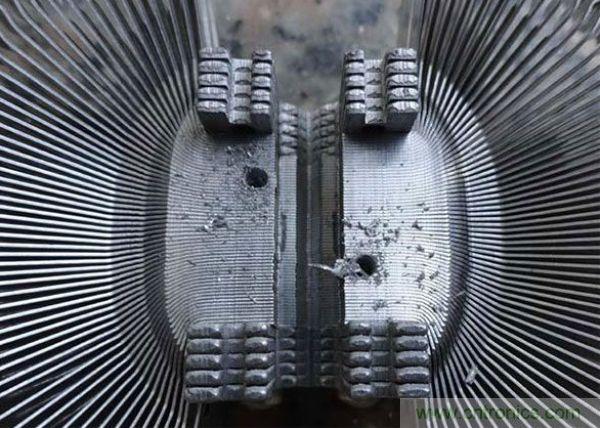

這鋁片不難鉆孔的說。

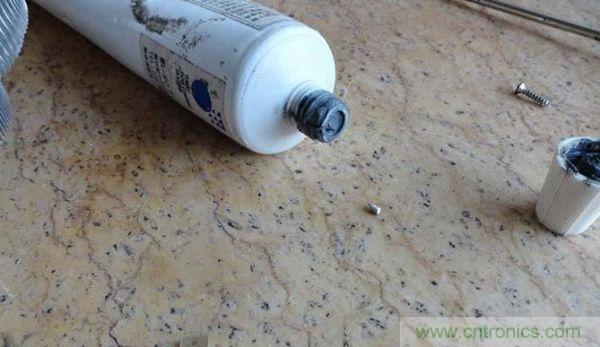

上點島國的硅脂。
[page]

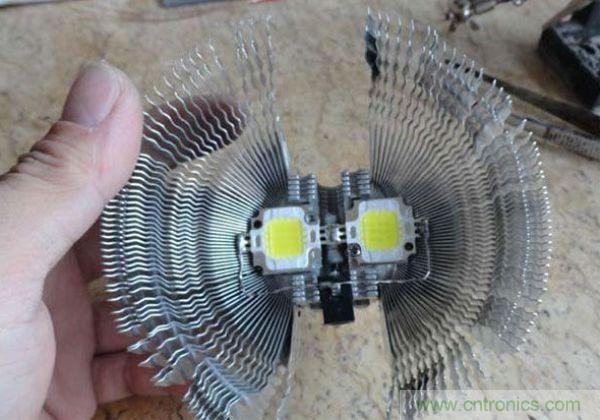

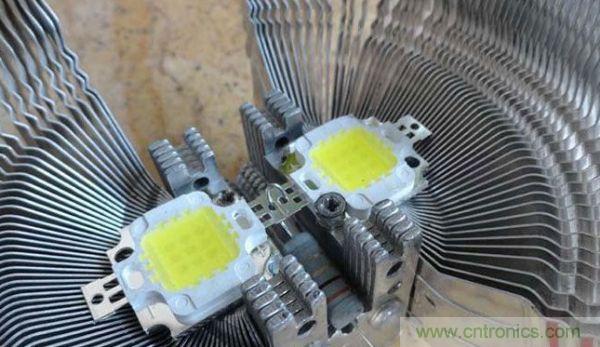

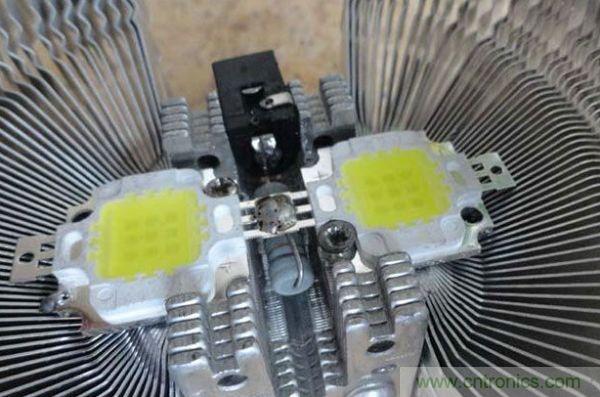

用兩個螺絲擰緊。

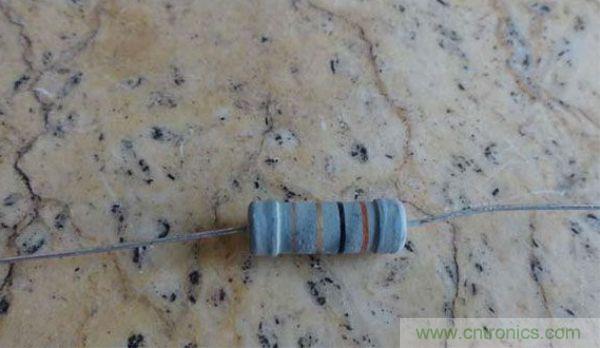

3歐/1瓦的電阻一個,買燈珠時送的。

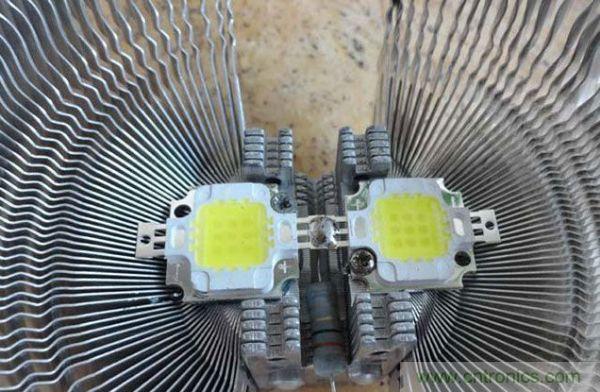

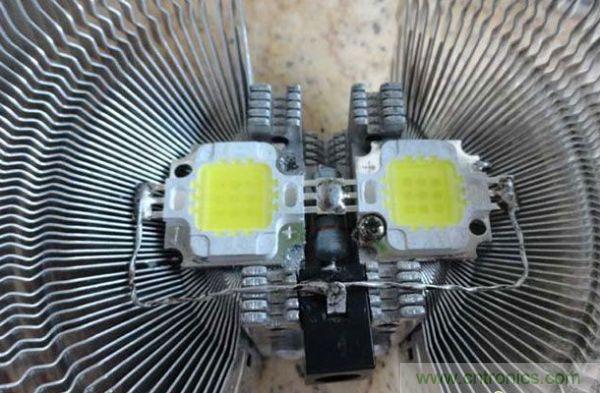

正極串入。焊好。

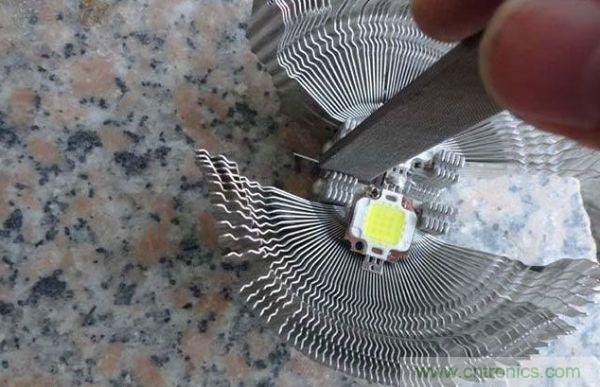

邊想邊做，用挫刀挫寬下。
[page]

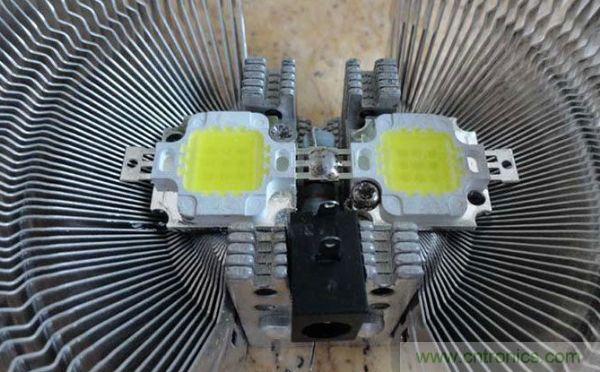

裝個3.5的標準電源插座。
還是比較緊的，壓下去不易掉出來了。
里正外負，中間就接電阻了。

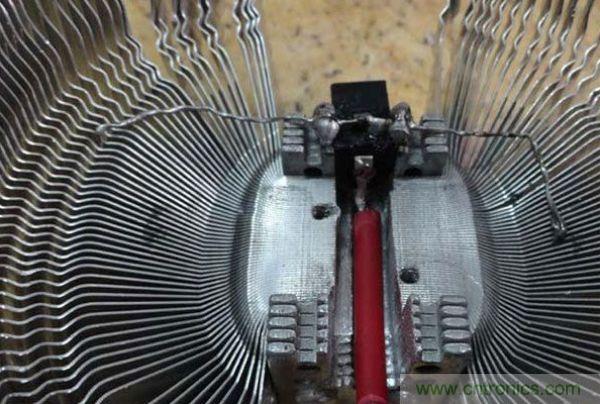

負極連線還是用多芯的銅線芯了。
[page]

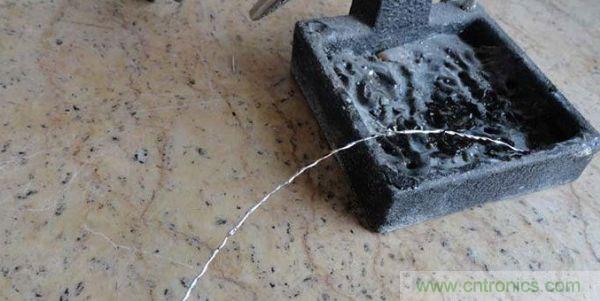

兩根上錫不解釋。
負極都碰到散熱片了.所以也沒必要絕緣啦。
加固下。
[page]

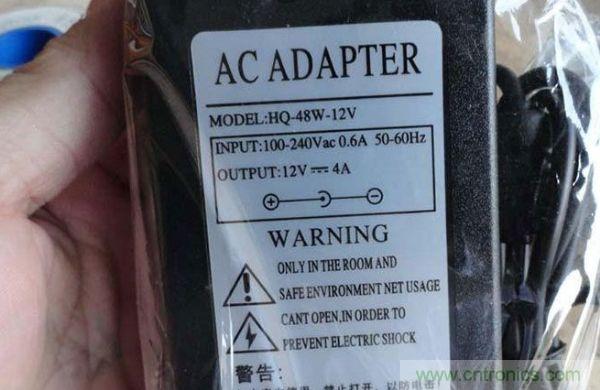

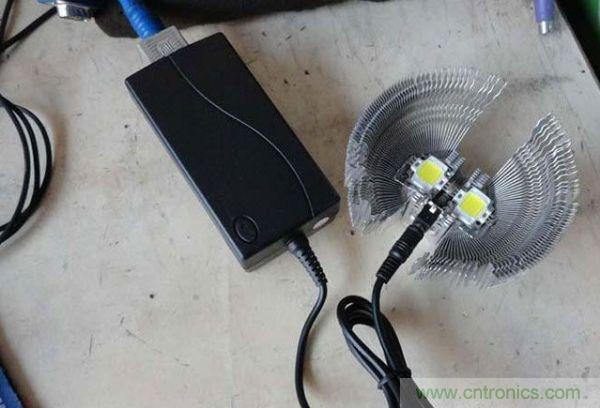

好了,試燈啦.用的是12V4A的液晶電源。
接入。

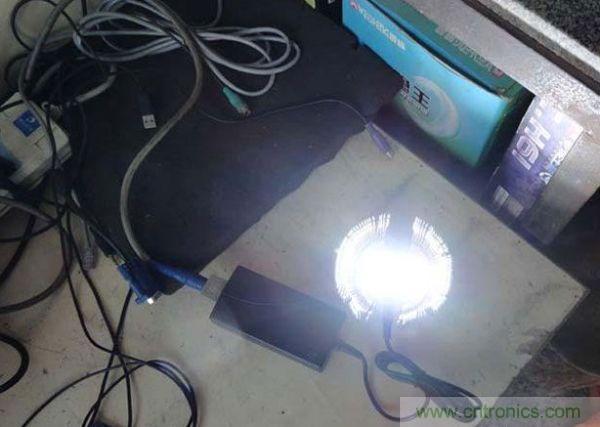

亮了,不過兩分鐘后看到有煙飄起。
馬上關電，由于當然太亮不能直視，所以不知道冒煙的是那個，但用手一摸，電阻還在燙手。1W功率的電阻果斷不夠。
[page]

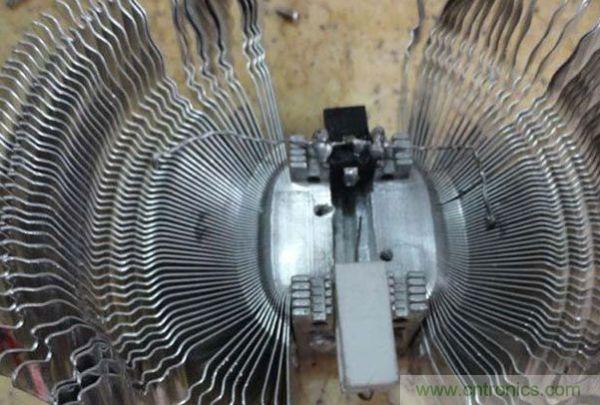

沒辦法只能拆了再改了。還是用挫刀挫寬另一邊,改用水泥電阻了。

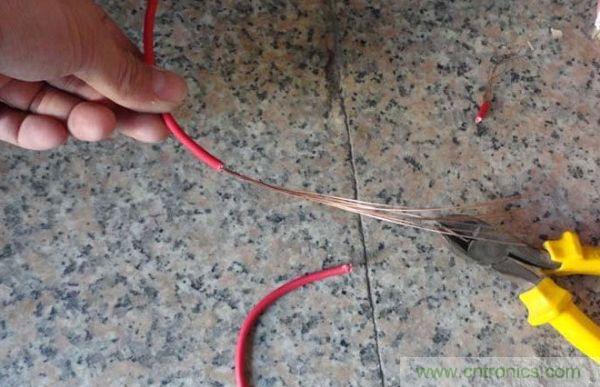

延長插座的正極線先，用的是剛開出來的線皮加三線芯。

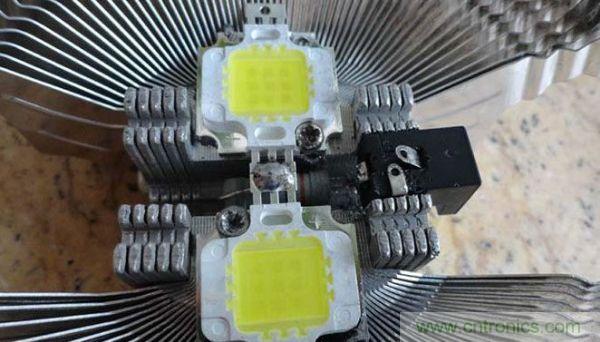

復位好燈珠。

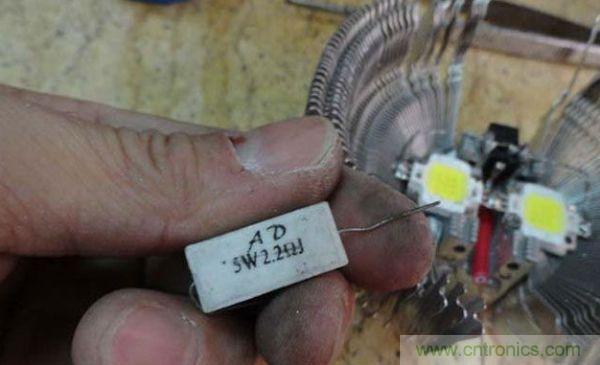

手上只有5瓦2.2歐的水泥電阻。
[page]

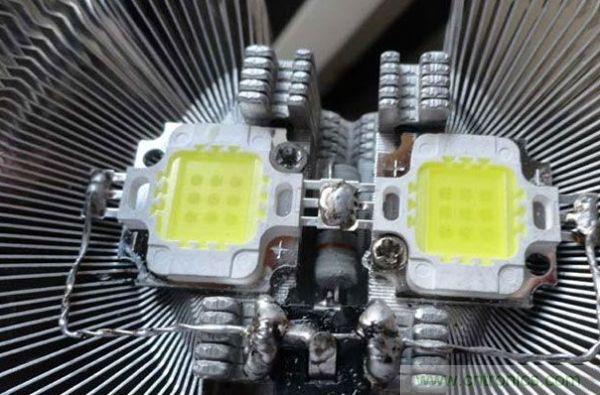

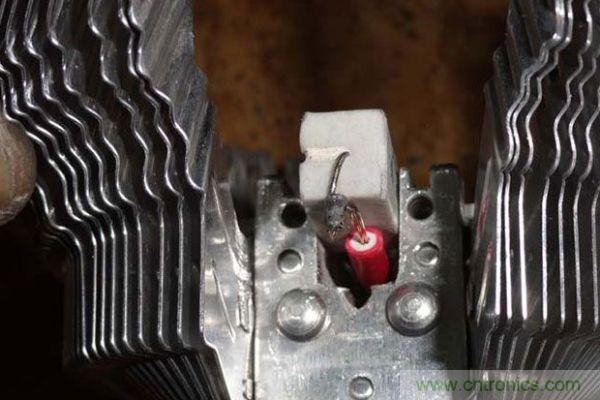

壓入,用繞焊焊上。

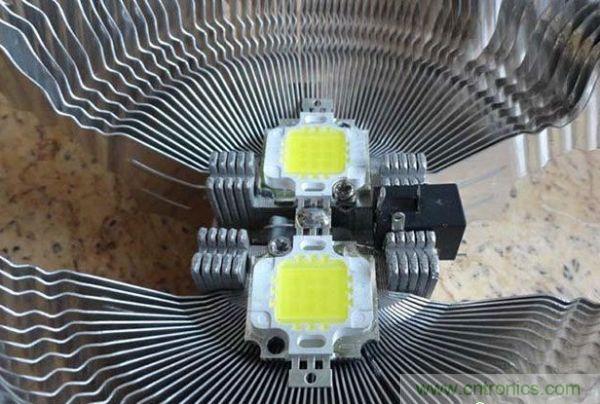

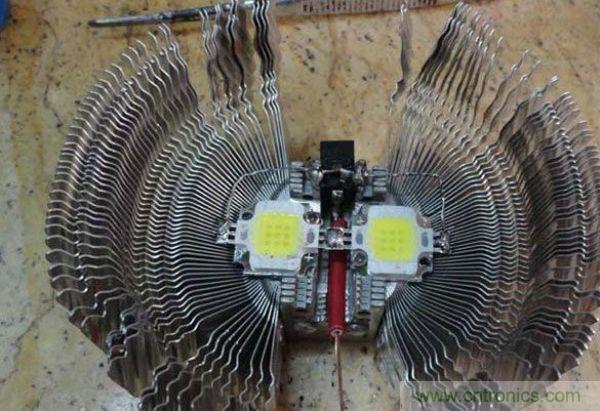

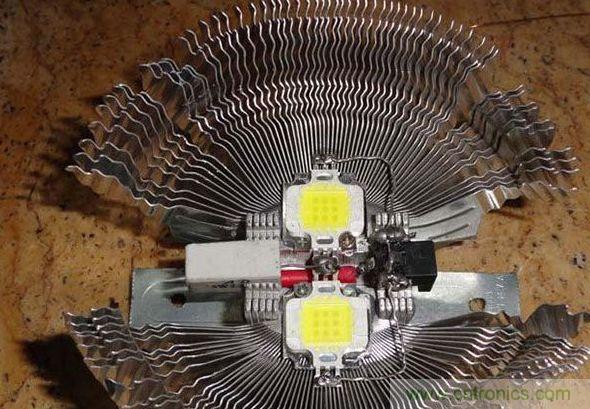

變得奇形怪狀的。

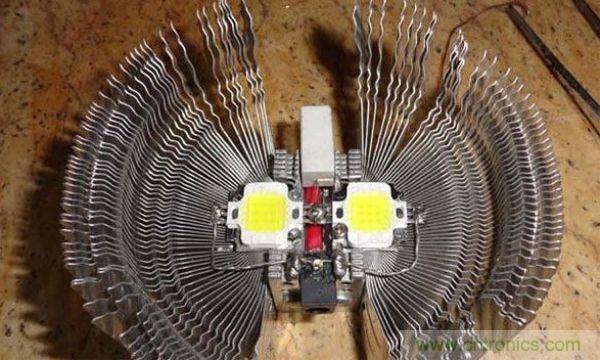

試電,還好溫度能接受了，亮度還是可以的。

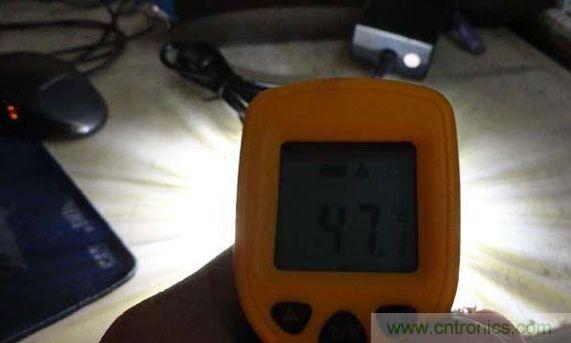

看了下電阻的溫度是47度.應該沒事了。

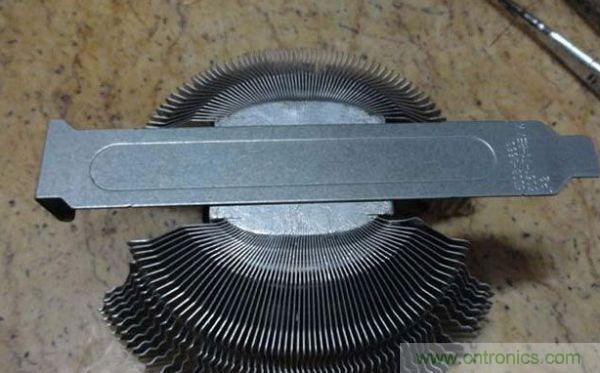

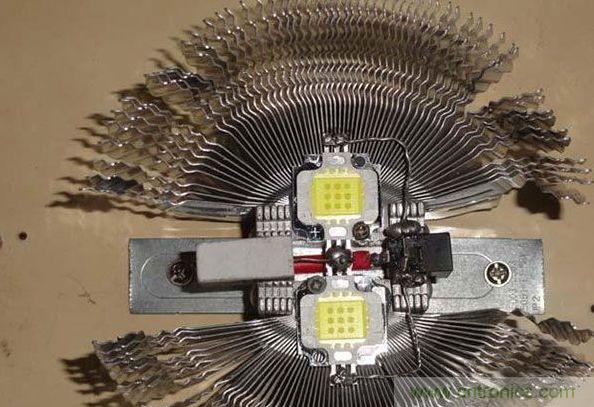

擋片改支架。
[page]

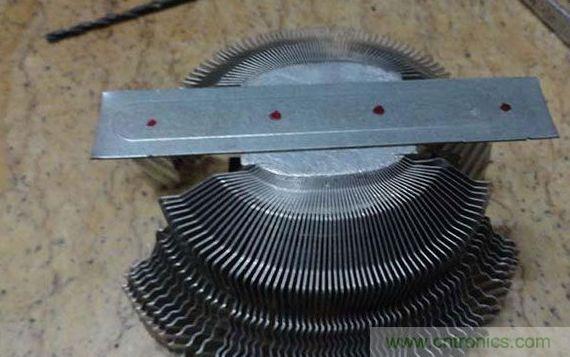

四點開孔。

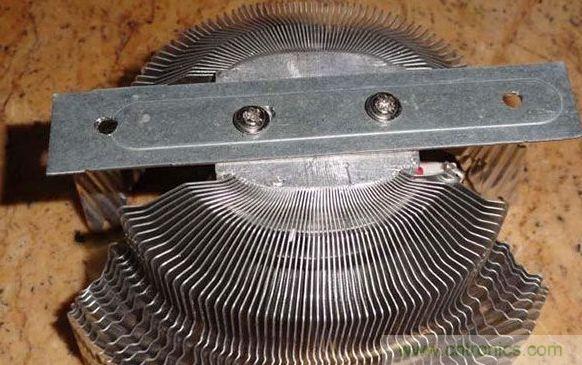

中間兩螺絲固定"支架"和"燈具"的連接.
兩邊的兩個孔當然是用于安裝的了。
壁掛,吸頂都可以的說.

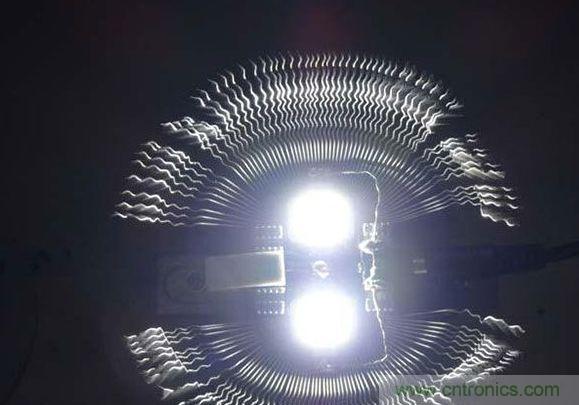

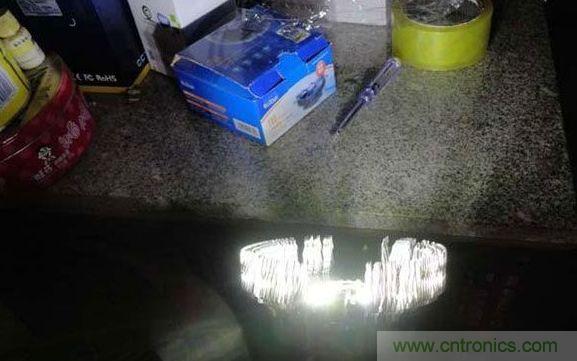

開燈效果還是很不錯的。
很亮的說，山寨第一燈有木有!
