方案分享:led驅動電源電路圖設計
發布時間:2015-10-09 責任編輯:sherry
【導讀】LED驅動電源的要求在不斷提高。高效率、高功率因數、安全隔離、符合EMI標準、高電流控制精度、高可靠性、體積小、成本低等正成為LED驅動電源的關鍵評價指標。本文分享一款led驅動電源電路圖設計方案。
在全球能源短缺、環保要求不斷提高的背景下,世界各國均大力發展綠色節能照明。LED照明作為一種革命性的節能照明技術,正在飛速發展。然而,LED驅動電源的要求也在不斷提高。高效率、高功率因數、安全隔離、符合EMI標準、高電流控制精度、高可靠性、體積小、成本低等正成為LED驅動電源的關鍵評價指標。
在目前的LED的電源驅動器中,必須使用電解電容,小型的電解電容壽命只能達到幾千小時。但使用專利IC的驅動器,完全不需要使用電解電容,壽命達到4萬小時以上,是原來led驅動器的10倍,而且專利IC驅動器的尺寸小,只有原來面積的四分之一,可輕易的放進LED燈泡內,不必改變?cè)瓉頍襞莸男螤?,讓設計更加簡單化,也更能讓用戶接受和喜愛。
LED驅動電源的效率越高,則越能發揮LED高光效,節能的優勢。同時高開關工作頻率,高效率使得整個LED驅動電源容易安裝在設計緊湊的LED燈具中。高恒流精度保證了大批量使用LED照明時的亮度和光色一致性。
LED驅動電源電路圖和其他用電器電源電路一樣,如,采用開關電源電路,可以讓負載得到質量很好的直流電源,但是電路圖,不方便制作,下面給大家介紹兩種簡易電路,專用于LED驅動電源電路圖中,LED驅動電源電路中的元器件也很少,方便制作,元器件參數在電路中,供參考。第一種,LED驅動電源電路圖如下:

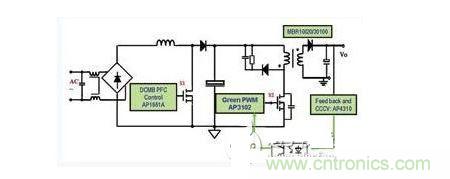

而另一種,基于AP1661+AP3102的LED驅動電路原理圖,如下圖所示:
在上圖第二種led驅動電源電路圖中:該電路采用的是Boost PFC+Flyback兩級拓?fù)浣Y(jié)構,控制芯片采用PFC控制芯片AP1661,PWM控制芯片AP3102和副邊恒流控制芯片AP4310。該led驅動電源電路圖方案優點是輸入/輸出電容小,輸出紋波小,隔離輸出,功率因數高,電流精度控制在2%以內,可靠性高。
