Vishay推出厚度僅為0.6mm的LC EMI/ESD濾波器陣列

發布時間:2009-05-15

產品特性:

  • 具有高質量的濾波功能,典型截至頻率為150MHz
  • 線路阻抗低至12Ω,線路電感只有10nH。
  • 低泄漏電流可延長電池壽命
  • 通過IEC 61000-4-5(閃電)在4A(tp = 8/20μs)條件下的測試

應用范圍:

  • 為便攜式游戲機、PDA、智能手機
  • 800MHz~2400MHz頻段RF信號的系統中的嵌入式攝像頭和LCD

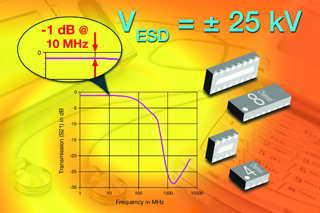

日前,Vishay Intertechnology, Inc.宣布,推出新款LC EMI/ESD濾波器陣列,包括四通道的VEMI45LA-HNH和八通道的VEMI85LA-HGK,在超級緊湊的LLP1713和LLP3313無引線封裝內提供了小于1db的輸入損耗。

新款VEMI濾波器陣列的厚度只有0.6mm,可節省電路板空間,并為便攜式游戲機、PDA、智能手機和其他接收800MHz~2400MHz頻段RF信號的系統中的嵌入式攝像頭和LCD提供EMI濾波和ESD保護功能。VEMI陣列中的低通濾波器使低頻信號在通過時的衰減非常低,而將移動通信系統的載波頻率這樣的高頻信號短路到地。

新款濾波器包括采用LLP1713封裝的四通道器件VEMI45LA-HNH和采用LLP3313封裝的八通道器件VEMI85LA-HGK。新器件具有高質量的濾波功能,典型截至頻率為150MHz,線路阻抗低至12Ω,線路電感只有10nH。低泄漏電流可延長電池壽命。

VEMI45LA-HNH和VEMI85LA-HGK為數據線路提供了瞬態保護,通過了IEC 61000-4-2(ESD)在2.5kV(空氣和接觸放電)條件下的各項測試,也通過IEC 61000-4-5(閃電)在4A(tp = 8/20μs)條件下的測試。這些無鉛的濾波器符合RoHS 2002/95/EC和WEEE 2002/96/EC法規,采用環境友好的“綠色”成形混合物進行制造。

Vishay的新款LC EMI/ESD濾波器陣列現可提供樣品,并已實現量產。大宗訂貨的供貨周期為10周。
