產品特性:
- 包含兩對互補N型和P型MOSFET
- 簡化了直流風扇和 CCFL 逆變器電路設計
應用范圍:
- 適用于12V直流風扇和逆變器應用
Diodes 公司推出四款半橋MOSFET 封裝,為空間受限的應用減少了元件數量和PCB尺寸,極大地簡化了直流風扇和 CCFL 逆變器電路設計。

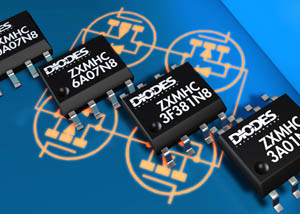

Diodes 亞太區技術市場總監梁后權指出:“ZXMHC 元件為SO8封裝,包含兩對互補N型和P型MOSFET,可取代四個分立式SOT23封裝的MOSFET或兩個SO8 互補MOSFET 封裝。對于現有不同類型的電機或其它感性負載驅動裝置來說,這意味著可節省至少一半的PCB占板面積,同時大幅降低整體存貨成本。”
ZXMHC3A01N8 和 ZXMHC3F381N8 兩款30V 半橋器件適用于12V直流風扇和逆變器應用,可為用戶提供低RDS(ON)性能選擇。業界首個60V額定的ZXMHC6A07N8 和100V額定的 ZXMHC10A07N8分別適用于24V 直流和 48V 直流電機控制電路。
