金屬端子電容器的嘯叫降低作用

發布時間:2009-11-24 來源:村田制作所

中心議題:
  • 片狀疊層陶瓷電容器的嘯叫原理
  • 金屬端子降低嘯叫的解決方案

解決方案:
  • 外部電極焊接金屬端子。抑制壓電效應引起的電路板振動
  • 使用比一般普通電容的陶瓷材料更低介電率的材料

隨著近來的民用設備尺寸越來越小,越來越輕薄,電子設備內部的溫度變高,逐漸地開始使用疊層型電容器替代薄膜電容。特別是FPD當中,為了追求薄型化,電源電路板高度越來越低,元器件也開始進行低厚度化和表面貼裝化的研究設計。同時在中高壓領域,作為開關電源節省能耗的對策之一,使用疊層電容器能夠在待機時間降低電力消耗。但是,在電源初級中,待機狀態的基本頻率是在幾百至幾千赫茲,在一些較高級的靜音設計電視中,電容器會出現“嘯叫”的情況。

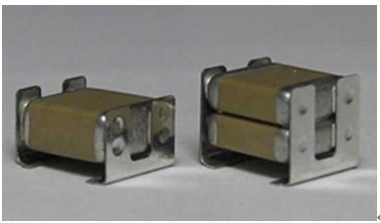

村田制作所為了解決此類嘯叫問題,通過對疊層陶瓷電容器的外部電極焊接金屬端子,來抑制電容器壓電效應引起的電路板振動。下面就介紹一下這系列產品。(圖1)

             圖1:金屬端子電容器

片狀疊層陶瓷電容器的嘯叫原理

由于陶瓷的強介電性引起的壓電效應,疊層電容在施加交流電之后會向疊層的方向發生伸縮。這是因?yàn)榻殡婓w一般的泊松比(橫向變形系數)為0.3,如圖2中所示,與疊層方向垂直的方向,即與電路板平行的方向也會發生伸縮,結果導致電路板表面產生振動并能夠聽到聲音。電容器以及電路板的振幅僅為1pm~1nm,但振動聲音已足夠大到我們可以聽見。單個電容器與空氣產生的聲阻抗有所差別,因此若僅是這樣的話應該幾乎是聽不到嘯叫的,然而焊接到電路板上之后,電路板成了聲阻抗變壓器,使振動頻率達到人耳可分辨頻段(20Hz~20kHz)時,就會聽到類似“嘰”的聲音。

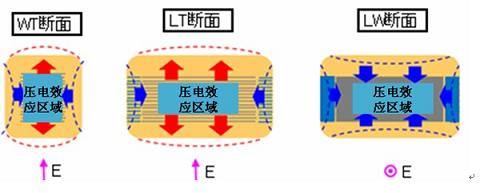

            圖2:施加電壓時的壓電效應引起電容變形


              圖3:壓電效應導致電路板變形

為了解決電路板振動引起的電容器嘯叫,通過使用比一般普通電容的陶瓷材料更低介電率的材料,可以減少電容器的壓電效應,從而開發出抑制嘯叫的電容產品。另一種解決嘯叫的方法,是將電容器用端子板等從電路板上撐起,抑制振動傳遞到電路板。村田制作所為減低嘯叫,開發出在電容器的外部電極處焊接有金屬端子的金屬端子電容器。以下敘述其概要。
[page]
金屬端子降低嘯叫

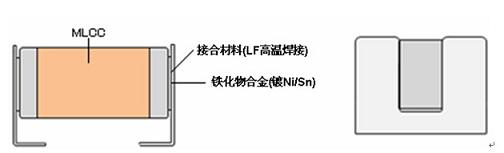

典型的疊層陶瓷電容器的結構圖如圖4所示。

金屬端子通過接合材料(LF高溫焊接)與電容器的外部電極相結合,使金屬端子成為接合電路板的媒介。金屬端子的形狀采用能夠降低嘯叫效果的U字形。它只是與電容器上壓電效應比較小的WT面外側部分結合,從而減低電容器振動的傳遞。

            圖4:金屬端子陶瓷電容器的結構圖

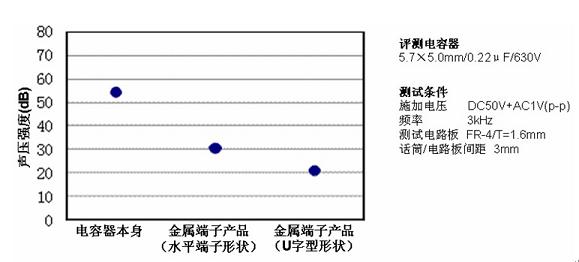

圖5中顯示了嘯叫強度的比較數據。村田制作所擁有聲壓強度測定系統,用于安穩地測定安裝有電容器的的嘯叫強度,通過此系統可以對電容器的嘯叫進行定量測試。

針對單個電容器的嘯叫,金屬端子電容器能夠大幅度的降低嘯叫強度。另外,若與使用低介電率材料的陶瓷電容結合,能更進一步降低嘯叫強度。


               圖5:聲壓強度比較

產品列表

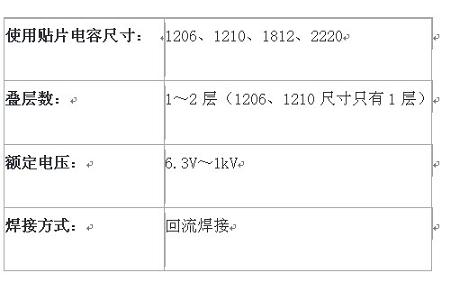

金屬端子電容器產品列表如下所示。


金屬端子電容器除了能夠解決嘯叫的問題之外,還能夠解決電容貼裝的一些課題。舉例來說,疊層陶瓷電容器由于電路板彎曲產生的作用力會造成斷裂,結果可能會導致短路情況的發生,而焊接金屬端子讓電容器從電路板上撐起,使電容器的耐電路板彎曲性大大的提高,確保了高可靠性。村田將靈活運用金屬端子電容器的這些優勢,為客戶提供更多的解決方案,追求客戶的滿意度。
