中心議題：

• 交流電源供應器的采購選型介紹

解決方案：

• 選擇適合的交流電源供應器考慮因素
• 交流電源供應器（AC Source）容量計算

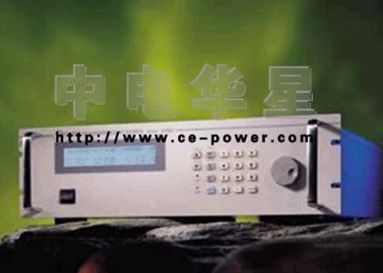

交流電源供應器（AC Source）是指在在產品測試上能輸出各種交流電源規格的儀器電源, 你可以通過它任意設定交流電源輸出的電壓、電流、頻率或者隨時間變換的V•I曲線。這是大多數電子設備實驗室特別是電源實驗室的必備設備。雖說這是實驗室常用設備，大多數工程師仍然對交流電源供應器的采購選型非常頭疼。為此，Chroma中國區授權代理商中電華星依據多年電源產品研發和使用經驗提出以下選型建議供廣大工程師參考。

1、選擇適合的交流電源供應器（AC Source）需考慮的因素。
（1）是否具有PLD（Power Line Disturbance）【仿真市電失真電壓波形】功能？
一般的使用者之所以會使用到交流電源供應器（AC Source），除了提供一穩定且標準的輸出電壓、輸出頻率，還會使用到其變壓、變頻的功能來設定輸出世界上任一個國家或地區所使用的電壓、頻率，或是使用PLD的功能，來模擬市電可能會發生的真實狀況，還可做Life Test，提高產品穩定度。Chroma的交流電源供應器（AC Source）不僅能完成上述基本功能外，還能提供軟件編程輸出、交直流合并輸出、波形設定輸出等高端應用。
（2）可輸出的電壓、頻率、rms 電流、peak 電流范圍？
可輸出的電壓范圍一般而言約為0-300V，主要是為了符合世界上大部分地區所使用的電壓100V/110V/200V/220V/230V，若是測試OVP 110%-130%，230V*1.3 = 299V，也都還在輸出電壓范圍之內。如果在一些特殊的情況會使用到>300V的電壓，就需要選用一些高壓機種的AC Source。
可輸出的頻率范圍依不同的設計方式，例如Switching or Linear的輸出頻率范圍相差會很大，一般來說Switching Design能輸出的頻率范圍會高于Linear Design，世界上大部分地區所使用的頻率50Hz/60Hz，但是在軍規、船舶、航天工業上會使用400Hz或更高的頻率，此部份需特別注意。
可提供的rms 電流、peak 電流范圍，需依照待測物的規格確定，尤其是peak電流的提供能力，在測試Inrush Current（涌浪電流）時，有著極大的影響。
（3）是否可輸出交、直流電壓？
市面上有些廠商的AC Source，除輸出交流電壓外，還可輸出直流電壓（例如 Chroma 61500/61600 Series AC Source），優點在于可省去再買一臺DC Source的花費，還可輸出AC+DC的電壓波形（交流電壓波形中有直流電壓成分），做一些測試特殊通訊設備時使用。
（4）是否可設定開機角度（量測沖擊電流用）？
在電源應用測試中，沖擊電流的量測是幾乎列為必測的項目之一，想要量測到最大的Inrush Current，就必須透過控制AC Source的開機角度來達成。
（5）可輸出相位（1相 or 3相）？
在種類繁多的待測物中，有些是1相輸入，有些必須使用到3相輸入，所以AC Source如果輸出相位如可選擇1相or 3相，則應用層面會更加寬廣。
（6）AC Source 本身是否有參數量測的功能？
若AC Source 本身具有參數量測的功能，即可省去再買一臺電表的費用，且免除AC Source與Power Meter接線方面的問題，更加方便檢測輸出值是否與設定值一致。
（7）輸出電壓的（THD, Total Harmonic Distortion）總諧波失真度？可否由用戶輸出電壓的THD進行編程？[page]
在測試過程當中，輸出電壓波形以pure sinewave為最佳，THD值越低，代表輸出電壓波形越接近pure sinewave，增加測試可信度；如果可讓用戶自行設定欲輸出電壓波形的總諧波失真度，就可以在研發階段模擬出可能會發生的情況，增加產品可靠度。
（8）是否具備低輸入電壓變動率（Line Regulation）和低負載變動率（Load Regulation）?
輸入電壓變動率是指：在標示的輸入電壓規格內，因輸入電壓高、低的變動而造成輸出電壓變動的變動率，較佳的AC Source有較低的輸入電壓變動率；負載變動率是指：在標示的負載范圍內，因負載輕、重的變動而造成輸出電壓變動的變動率，較佳的AC Source有較低的負載變動率。
（9）相同輸出功率的機種，體積大小與重量非常重要？
AC Source的體積大小與重量，體積大、重量重有其占空間、搬動不易的缺點，如果是要將AC Source放在工廠內，就比較不會去在意，但如果要放在人員眾多、地方又小的辦公室內，無疑是一大負擔！
（10）有無Fan Speed Control？
AC Source放在人員眾多、地方又小的辦公室內，若無Fan Speed Control（風扇轉速控制，意思即為可依據輸出的狀況，調整風扇的轉速），則風扇因轉動而產生的噪音對使用者將是一大問題。
（11）設計方式：Switching or Linear？
AC Source設計若是采用Switching的方式，好處是輸出頻率可以很高，同樣輸出功率下，體積與重量相較于采用Linear設計的AC Source來的小及輕，Switching 設計難度也較高。
（12）是否有CE Mark？
符合CE Mark對電磁兼容與安規各方面的相關規定，使用起來更安全更有保障。

2、以Chroma為例詳解交流電源供應器（AC Source）容量計算。
假設Power Supply 輸出功率300W，效率（Eff）70%，功率因素（PF）0.5，需做過功率（OPP）測試，范圍110%-130%，最低輸入電壓（Low Line）90V，波峰因素（CF）4。
（1）最大輸出實功率=輸出功率*最大過功率范圍=300*1.3=390W
（2）最大輸入端實功率=最大輸出實功率/效率= 390W/0.7=557W
（3）最大輸入端視在功率=最大輸入端實功率/功率因素= 557W/0.5=1114VA
（4）最大輸出端rms電流=最大輸入端視在功率/最低輸入電=1114VA/90=12.4A
（5）最大輸出端peak電流=最大輸出端rms電流*波峰因素=12.4A*4=49.6A
由以上可得該交流源最大輸出端rms電流=12.4A；最大輸出端peak電流= 49.6A數據來分析，如果選用Chroma交流源， Chroma 6120 或 6520（2KVA）以上容量之AC Source才能符合測試需求。
