判別端子的晶體管測試儀

發布時間:2011-10-24

中心議題:
  • 判別端子的晶體管測試儀
解決方案:
  • 電路使用兩只CD4022或CD4017計數器IC1和IC2
  • 測試時采用的是CD4520計數器與CD4028解碼器

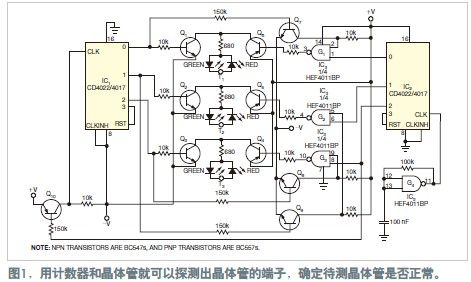

圖1中的簡單晶體管測試儀可以判斷出晶體管的類型,并且能幫助檢測出晶體管的發射極、集電極和基極。其方法是檢查被測晶體管三個端子T1、T2和T3之間流過的各種可能電流方向的組合。
電路使用兩只CD4022或CD4017計數器IC1和IC2;一只單門方波振蕩器G4;以及一個CD4011四與非門,G1至G3。每個測試端子串接一對LED,用于指示電流的方向。LED的顏色直接表示出晶體管的結端。

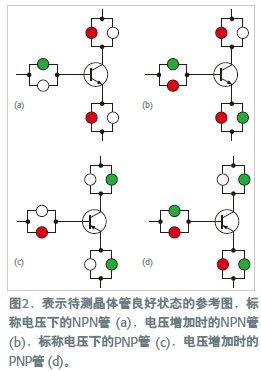

圖2是一個簡單示意圖,有助于理解測試的過程。每個端子都有一對NPN晶體管Q1與Q3和PNP晶體管Q4與Q6,連接到-V或+V上,它們?cè)诙俗又g建立了所需電勢差。電路生成端子之間所有可能或需要的+V與-V組合,以建立起結的關系。Q7和Q8作為電壓轉換器,而G1至G3是抑制器,防止T1至T3出現同時為+V和-V的沖突情況。
當一只正常晶體管插在測試端子之間時,它限制電流只能沿某些方向流動。串聯的LED表示出這些方向,因此指示出了晶體管的類型。例如,對NPN晶體管,LED發光為紅-綠-紅;而對PNP晶體管,發光為綠-紅-綠。
[page]
了解這點以后,就能輕松地選擇出晶體管的基極。至于集電極與射極的區別,必須了解其特性,即在反偏時,基-射結的擊穿要比基-集電極結更容易,后者在正常工作情況下是反偏的。

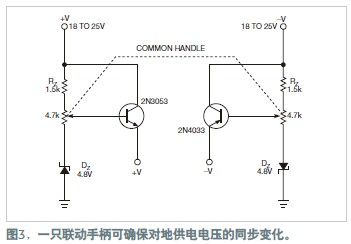

由于晶體管的基-集電極反偏擊穿電壓各不相同,因此電路提供了一種改變電源電壓的簡單方式(圖3)。隨著電壓的升高,與發射極連接的兩只LED都發光,而集電極只有一個LED發光(圖2中b和d)。±4V的基本電壓足夠用于檢測晶體管的基極或類型。如將電源電壓從±4V增至±15V,就可以測試很多種晶體管的發射極??紤]到串聯LED的壓降,這個范圍可為基射結提供最高26V以上的反向擊穿電壓。
本電路經過了測試,可正常工作。但是,測試時采用的是CD4520計數器與CD4028解碼器(因?yàn)槭诸^沒有CD4022/CD4017 IC),這種替換應該不成問題。關鍵是電壓電平,對CMOS器件的邏輯1或邏輯0來說,它們基本是相同的。另外,也可以只采用兩個電源電壓:±5V用于檢測基極,±15V用于檢測射極。
