開關電源的幾種熱設計方法

發布時間:2011-11-22

中心議題:

  • 開關電源熱設計中常用的幾種方法

解決方案:

  • 半導體器件的散熱器設計
  • 自然風冷與強制風冷
  • 金屬pcb
  • 發熱元件的布局


1. 引言

開關電源已普遍運用在當前的各類電子設備上,其單位功率密度也在不斷地提高.高功率密度的定義從1991年的25w/in3、1994年36w/in3、1999年52w/in3、2001年96w/in3,目前已高達數百瓦每立方英寸。由于開關電源中使用了大量的大功率半導體器件,如整流橋堆、大電流整流管、大功率三極管或場效應管等器件。它們工作時會產生大量的熱量,如果不能把這些熱量及時地排出并使之處于一個合理的水平將會影響開關電源的正常工作,嚴重時會損壞開關電源.為提高開關電源工作的可靠性,熱設計在開關電源設計中是必不可少的重要一個環節。

2.熱設計中常用的幾種方法

為了將發熱器件的熱量盡快地發散出去,一般從以下幾個方面進行考慮:使用散熱器、冷卻風扇、金屬pcb、散熱膏等。在實際設計中要針對客戶的要求及最佳費/效比合理地將上述幾種方法綜合運用到電源的設計中。

3.半導體器件的散熱器設計

由于半導體器件所產生的熱量在開關電源中占主導地位,其熱量主要來源于半導體器件的開通、關斷及導通損耗。從電路拓?fù)浞绞缴蟻碇v,采用零開關變換拓?fù)浞绞疆a(chǎn)生諧振使電路中的電壓或電流在過零時開通或關斷可最大限度地減少開關損耗但也無法徹底消除開關管的損耗故利用散熱器是常用及主要的方法。

3.1散熱器的熱阻模型

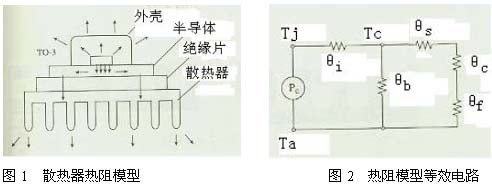

由于散熱器是開關電源的重要部件,它的散熱效率高與低關系到開關電源的工作性能。散熱器通常采用銅或鋁,雖然銅的熱導率比鋁高2倍但其價格比鋁高得多,故目前采用鋁材料的情況較為普遍。通常來講,散熱器的表面積越大散熱效果越好。散熱器的熱阻模型及等效電路如下圖所示。

半導體結溫公式如下式如示:
pcmax(ta)=(tjmax-ta)/θj-a(w)-----------------------(1)
pcmax(tc)=(tjmax-tc)/θj-c(w)-----------------------(2)

其中,pc:功率管工作時損耗;pc(max):功率管的額定最大損耗;tj:功率管節溫;tjmax:功率管最大容許節溫;ta:環境溫度;tc:預定的工作環境溫度;θs:絕緣墊熱阻抗;θc:接觸熱阻抗(半導體和散熱器的接觸部分);θf:散熱器的熱阻抗(散熱器與空氣);θi:內部熱阻抗(pn結接合部與外殼封裝);θb:外部熱阻抗(外殼封裝與空氣)

根據圖2熱阻等效回路,全熱阻可寫為:
θj-a=θi+[θb*(θs+θc+θf)]/(θb+θs+θc+θf)----------------(3)

又因?yàn)?theta;b比θs+θc+θf大很多,故可近似為:
θj-a=θi+θs+θc+θf---------------------(4)
[page]
①pn結與外部封裝間的熱阻抗(又叫內部熱阻抗)θi是由半導體pn結構造、所用材料、外部封裝內的填充物直接相關.每種半導體都有自身固有的熱阻抗.

②接觸熱阻抗θc是由半導體、封裝形式和散熱器的接觸面狀態所決定.接觸面的平坦度、粗糙度、接觸面積、安裝方式都會對它產生影響。當接觸面不平整、不光滑或接觸面緊固力不足時就會增大接觸熱阻抗θc。在半導體和散熱器之間涂上硅油可以增大接觸面積,排除接觸面之間的空氣而硅油本身又有良好的導熱性,可以大大降低接觸熱阻抗θc。

當前有一種新型的相變材料,專門設計用采取代硅油作為傳熱介面,在65℃(相變溫度)時從固體變?yōu)榱黧w,從而確保界面的完全潤濕,該材料的觸變特性避免其流到介面外。其傳熱效果與硅油相當,但沒有硅油帶來的污垢,環境污染和難于操作等缺點。用于不需要電氣絕緣的場合。典型應用包括cpu散熱片,功率轉換模塊或者其它任何簧片固定的硅油應用場合,它可涂布在鋁質基材的兩面,可單面附膠,雙面附膠或不附膠。

③絕緣墊熱阻抗θs

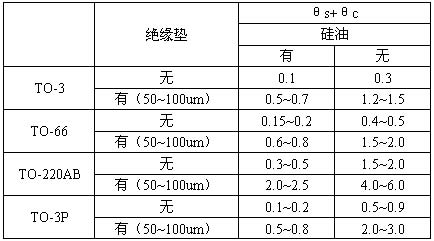

絕緣墊是用于半導體器件和散熱器之間的絕緣.絕緣墊的熱阻抗θs取決于絕緣材料的材質、厚度、面積。下表中列出幾種常用半導體封裝形式的θs+θc

④散熱器熱阻抗θf

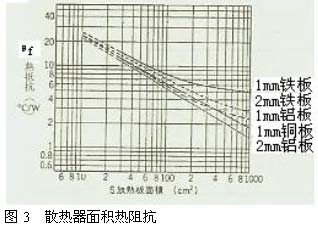

散熱器熱阻抗θf與散熱器的表面積、表面處理方式、散熱器表面空氣的風速、散熱器與周圍的溫度差有關。因此一般都會設法增強散熱器的散熱效果,主要的方法有增加散熱器的表面積、設計合理的散熱風道、增強散熱器表面的風速。散熱器的散熱面積設計值如下圖所示:


[page]

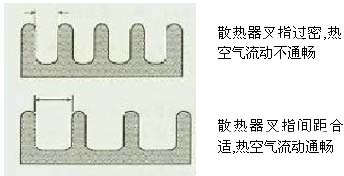

但如果過于追求散熱器的表面積而使散熱器的叉指過于密集則會影響到空氣的對流,熱空氣不易于流動也會降低散熱效果。自然風冷時散熱器的叉指間距應適當增大,選擇強制風冷則可適當減小叉指間距。如上圖所示:

⑤散熱器表面積計算
s=0.86w/(δt*α)(m2)

δt:散熱器溫度與周圍環境溫度的差(℃)

α:熱傳導系數,是由空氣的物理性質及空氣流速?zèng)Q定。α由下式?jīng)Q定。
α=nu*λ/l()

其中,λ:熱電導率(kcal/m2h)空氣物理性質;l:散熱器高度;nu:空氣流速系數。由下式?jīng)Q定:

nu=0.664*√[(vl)/v’]*3√pr

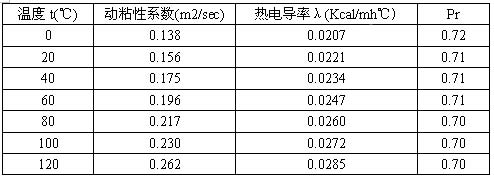

v:動粘性系數(m2/sec),空氣物理性質。v’:散熱器表面的空氣流速(m/sec);pr:系數,見下表

3.2散熱設計舉例
[例]2scs5197在電路中消耗的功率為pdc=15w,工作環境溫度ta=60℃,求在正常工作時散熱器的面積應是多少?

解:查2scs5197的產品目錄得知:pcmax=80w(tc=25℃),tjmax=150℃且該功率管使用了絕緣墊和硅油.θs+θc=0.8℃/w

從(2)式可得
θi=θj-c=(tjmax-tc)/pcmax-=(150-25)/80≒1.6℃/w

從(1)式可得
θj-a=(tjmax-ta)/pdc=(150-60)/15=6℃/w

從(4)式可得
θf=θj-a-(θi+θc+θs)≒6-(1.6+0.8)=3.6℃/w

根據上述計算散熱器的熱阻抗須選用3.6℃/w以下的散熱器.從散熱器散熱面積設計圖中可以查到:使用2mm厚的鋁材至少需要200cm2,因此需選用140*140*2mm以上的鋁散熱器.

注:在實際運用中,tjmax必須降額使用,以80%額定節溫來代替tjmax確保功率管的可靠工作。

4、自然風冷與強制風冷

在開關電源的實際設計過程中,通常采用自然風冷與風扇強制風冷二種形式。自然風冷的散熱片安裝時應使散熱片的葉片豎直向上放置,若有可能則可在pcb上散熱片安裝位置的周圍鉆幾個通氣孔便于空氣的對流。
[page]

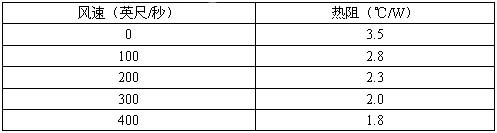

強制風冷是利用風扇強制空氣對流,所以在風道的設計上同樣應使散熱片的葉片軸向與風扇的抽氣方向一致,為了有良好的通風效果越是散熱量大的器件越應靠近排氣風扇,在有排氣風扇的情況下,散熱片的熱阻如下表所示:

5、金屬pcb

隨著開關電源的小型化,表面貼片元件廣泛地運用到實際產品中,這時散熱片難于安裝到功率器件上。當前克服該問題主要采取金屬pcb作為功率器件的載體,主要有鋁基覆銅板、鐵基覆銅板,金屬pcb的散熱性遠好于傳統的pcb且可以貼裝smd元件。另有一種銅芯pcb,基板的中間層是銅板絕緣層采用高導熱的環氧玻纖布粘結片或高導熱的環氧樹脂,它是可以雙面貼裝smd元件,大功率smd元件可以將smd自身的散熱片直接焊接在金屬pcb上,利用金屬pcb中的金屬板來散熱。

6、發熱元件的布局

開關電源中主要發熱元件有大功率半導體及其散熱器,功率變換變壓器,大功率電阻。發熱元件的布局的基本要求是按發熱程度的大小,由小到大排列,發熱量越小的器件越要排在開關電源風道風向的上風處,發熱量越大的器件要越靠近排氣風扇。

為了提高生產效率,經常將多個功率器件固定在同一個大散熱器上,這時應盡量使散熱片靠近pcb的邊緣放置。但與開關電源的外殼或其它部件至少應留有1cm以上的距離。若在一塊電路板中有幾塊大的散熱器則它們之間應平行且與風道的風向平行。在垂直方向上則發熱小的器件排在最低層而發熱大的器件排在較高處。

發熱器件在pcb的布局上同時應盡可能遠離對溫度敏感的元器件,如電解電容等。

7、結語

開關電源的熱設計應充分考慮產品所處的工作環境及實際的工作狀態并將上述幾種方法綜合運用才能設計出既經濟又能充分保證半導體散熱的開關電源產品。
