UCD3138:德州儀器推出新一代數字電源控制器

發布時間:2012-02-17

產品特性:

  • 提供最高靈活性與最高性能
  • 提升峰值及輕負載效率
  • 支持所有隔離式電源拓?fù)?/strong>
  • 集成所有基本保護特性

適用范圍:

  • 適用于隔離式電源設計


日前,德州儀器 (TI)為優化AC/DC 及隔離式 DC/DC 電源應用推出業界最高集成度且可配置數字電源管理控制器,進一步壯大其豐富的模擬及數字電源管理解決方案陣營。該 UCD3138為設計人員提供創新途徑,可為服務器、電信整流器以及大功率 DC/DC 模塊中各種電源拓?fù)涮岣唠娫疵芏扰c可靠性。

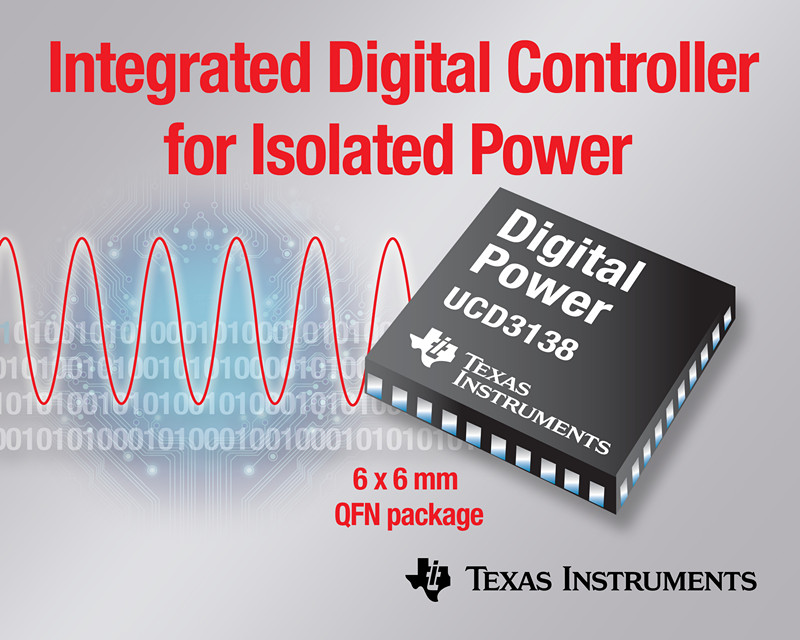

數字控制功能可幫助設計人員進一步發揮電源系統作用,包括在多個平臺上重復使用硬件設計,針對每項應用調整性能并控制參數以實現多功能等,進而加速產品上市進程。為實現這一目標,UCD3138 在小型 6 毫米 x 6 毫米封裝中整合了強大的 32 位微處理器、高速高精度數據轉換器、多個可編程硬件控制環路以及不同的通信引擎。

UCD3138 的主要特性與優勢:

• 提升峰值及輕負載效率:該器件具有數項可提高效率的控制功能,包括同步 FET 軟開關控制、動態相位切換、動態頻率調整以及動態模式開關等;
• 支持所有隔離式電源拓?fù)洌涸摽刂破髦С謫蜗辔?、雙相位交錯式或無橋功率因數校正、硬開關全橋、相移全橋、共振 LLC 以及其它拓?fù)洌?br /> • 集成所有基本保護特性:該器件可實施峰值電流模式控制、逐周期峰值電流限制、高速輸入電壓前反饋以及過壓、過流及過溫保護等。

簡單易用的 GUI 與開發工具

設計人員可輕松獲得數款數字電源開發工具,包括功能豐富的全電壓評估板、開發套件、參考設計、應用固件源代碼、編程人員手冊以及 Code Composer Studio™ 軟件開發環境等。TI Fusion Digital Power Designer 圖形用戶界面 (GUI) 軟件工具可高度靈活地配置重要的電源參數,提供遙測、日志以及通信功能。控制卡與開環評估模塊等硬件設計工具現已開始面向部分客戶提供。此外,TI 還可提供簡單易用的開發套件與參考設計,包括:

• 開發套件:
o UCD3138PFCEVM-026:通用輸入 400 Vout AC/DC PFC 開發套件,可配置在單相雙相交錯式及無橋拓?fù)渲校?br /> o UCD3138PSFBEVM-027:400 Vin/12 Vout DC/DC 相移全橋;
o UCD3138LLCEVM-028:400 Vin/12 Vout DC/DC 半橋共振 LLC;
o UCD3138HSFBEVM-029:48 Vin/12 Vout DC/DC 硬開關全橋。

• 參考設計:
o 通用輸入 12 Vout 600 W AC/DC 參考設計(PFC 加 LLC,以及 PFC 加相移全橋);
o 48 Vin/12 Vout 1/8 磚形 DC/DC 參考設計(硬開關全橋)。

廣泛的數字電源產品組合

TI 提供一系列完整的模擬與數字電源管理及 MCU 優化型解決方案,可充分滿足所有數字電源設計的需求。TI 數字電源控制器包括適用于隔離式電源的 UCD3K 系列以及適用于非隔離式負載點設計的 UCD9K 系列。TI 模擬保護與系統管理控制器(如 LM5064 與 LM5066 以及 TPS40400 與 TPS40422 模擬 PWM 控制器等)集成 PMBus™ 數字通信接口,可提供可配置性、遙測以及監控功能。此外,TI 全面可編程型 TMS320F28x MCU 還支持各種與電源及能源有關的應用,可提供多種功能與高性能。
