羅姆推出待機電流僅6μA的車載用LDO穩壓器

發布時間:2012-07-12

導言:在長時間停車和通過海運出口到海外時等長時間不駕駛時,汽車電池放電,可能會導致引擎無法啟動。為解決這一難題,羅姆匯集多年積累的車載用LDO技術,通過融入了抗噪音對策的獨家電路設計,成功開發出小型、高可靠性的低待機電流LDO。與以往產品相比,待機電流降低80%,可減輕電池負載,即使在引擎長時間停止狀態,亦可打造足以承受待機的電源電路。

日本知名半導體制造商羅姆(總部位于日本京都)開發出實現了業界最?。ń刂?012年7月10日,根據羅姆的調查)的待機電流6μA的、耐壓達50V的車載用LDO穩壓器“BD7xxL2EFJ-C系列”。

在車載用LDO穩壓器(以下簡稱“車載用LDO”)領域,羅姆的開發一直領先于業界。此次,通過獨創的電路設計,成功開發出待機電流比傳統產品低80%的產品。本產品的面世,非常有助于汽車實現更低功耗。本產品于2012年5月份開始出售樣品(樣品價格:150日元),從2012年9月份開始暫以月產20萬個的規模投入量產。生產基地計劃前期工序在ROHM Hamamatsu Co., Ltd.(日本靜岡縣)、后期工序在ROHM Electronics Philippines, Inc.(菲律賓)進行。

待機電流是指汽車待機時(引擎停止時等)所消耗的電流。近年來,隨著汽車電子化的飛速發展,微控制器數量也不斷增加,電源作為微控制器的供給源,在通電時的低功耗化成為重大課題。具體是指,遙控器(遙控車門開關)與安全裝置的待機功耗、音響與電腦(ECU)的存儲保持、時鐘等在引擎停止狀態所消耗的電流有增加趨勢。這些待機時的電池耗電量的增加導致電池放電加速,因此長時間停車和通過海運出口到海外時等長時間不駕駛時,電池放電,可能會導致引擎無法啟動。

通常要減少電流,需要提高內部電路的阻抗,但這種方法不僅容易受噪音的影響,而且存在較難實現小型化、電路啟動緩慢等諸多課題。

此次,羅姆匯集多年積累的車載用LDO技術,通過融入了抗噪音對策的獨家電路設計,成功開發出小型、高可靠性的低待機電流LDO。與以往產品相比,待機電流降低80%,因此,可減輕電池負載,即使在引擎長時間停止狀態,亦可打造足以承受待機的電源電路。

另外,用在車載用的各種電源中,實現了不僅引擎停止時,甚至行駛時的汽車整體的低功耗化。從節能的角度看,還非常有助于延長持續行駛距離。羅姆今后將會在車載用LDO領域繼續推進領先業界的開發,不斷完善產品陣容,為汽車的更低功耗做出貢獻。

<特點>

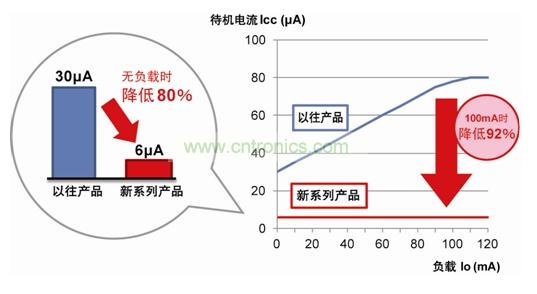

1)超低待機電流,業界最小6μA
與以往產品相比,待機電流降低80%。而且,即使負載電流增加,新系列產品亦可維持6μA的待機電流,因此在負載100mA時,待機電流可降低92%。

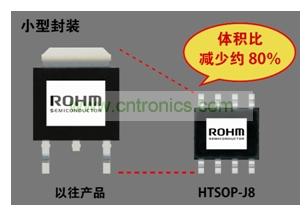

2)小型封裝
HTSOP-J8封裝(6.0mm×4.9mm H=Max 1.0mm),與以往產品相比,體積減少約80%。

3)內置過電流保護電路、溫度保護電路,實現安全設計
4)輸出相位補償可使用低ESR陶瓷電容

<規格>

型號

輸出電壓

(V)

輸出電壓精度

(%)

輸出電流

(A)

最小輸出輸入

電壓差

:Io=200mA(V)

耐壓

(V)

電路電流

(μA)

工作溫度

()

封裝

RoHS

對應

BD733L2EFJ - C

3.3

±2(Ta40+125)

0.2

0.6

50

6

40+125

HTSOP-J8

Yes

BD750L2EFJ - C

5

±2(Ta40+125)

0.2

0.4

50

6

40+125

HTSOP-J8

Yes
