導言：TDK積層陶瓷貼片電容器利用電極分割結構，提高交流電壓的耐壓特性，通過優化內部電極結構，取得優異的AC耐壓特性，從而在原有的直流耐壓基礎上，保證了交流耐壓特性。主要用途是作為DC-DC轉換器及AC-DC轉換器等的、需要AC耐圧部位的噪聲濾波器。

TDK株式會社開發出電源電路所需的、可保證AC耐壓外加電壓的TDK積層陶瓷電容器，該產品通過優化內部電極結構，取得優異的AC耐壓特性，從而在原有的直流耐壓基礎上，保證了交流耐壓特性。同時，該產品在額定電壓同為DC 630V的情況下?lián)碛?種形狀（即3216尺寸和3225尺寸），3216尺寸的容量范圍為1.0nF到15.0nF，3225尺寸的容量范圍為22.0nF。除了保證原有的直流電壓，還將保證AC 500Vrms-60sec、AC 600Vrms-3sec。

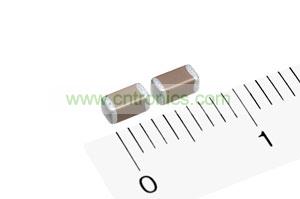

積層陶瓷貼片電容器


產品的主要特點和優勢

通過優化電極結構，取得優異的AC耐圧特性
溫度特性為X7R（溫度特性：溫度范圍：-55度～+125度，電容量變化率：±15%）

主要用途是作為DC-DC轉換器及AC-DC轉換器等的、需要AC耐圧部位的噪聲濾波器。溫度特性為X7R特性（溫度范圍：-55度～+125度、電容量變化率：±15%）。 主要應用AC-DC轉換器（2次側-框體接地間），DC-DC轉換器（1次-2次間）。產品從2012年7月起開始量產。
