【導讀】Linear公司推出新產品電纜壓降補償器—LT6110，改善了遠端負載的電壓調節能力，無需檢測線即可校正遠端負載調節誤差，適用于大功率USB、以太網供電 (PoE)、遠端儀表和遠端工業的應用。
Liinear新產品電纜壓降補償器LT6110是為設計人員提供的新組件，其體系結構適用于大部分電壓穩壓器，能夠提供幾伏特的負載調節補償。
LT6110 能補償由于導線、電路板走線或電纜造成的壓降，在負載的調節可改善10 倍。其工作電壓范圍在2V至50V，非常適合大功率USB、以太網供電(PoE)、遠端儀表和遠端工業的應用。LT6110并不需要那些可能會出現錯誤連接或損害的檢測線，使得負載調節與導線的尺寸和長度無關，從而降低了成本。

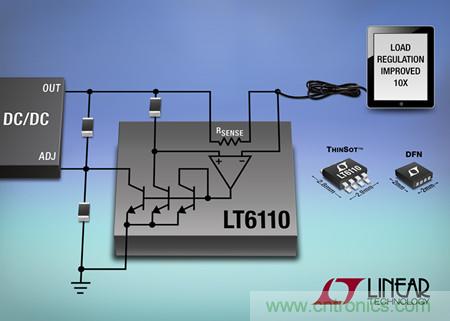

Linear新型電纜壓降補償器LT6110
LT6110 通過檢測電阻來測量負載電流，將電流注入到現有穩壓器的反饋環路中以提高輸出電壓。該器件能與標準反饋電路以及新 “電流源”基準器件 (例如: LT3080) 工作。對于負載電流小于 3A 的情況，內部 20mΩ 檢測電阻簡化了設計。其寬帶特性實現了負載階躍的快速瞬變補償，在大部分情況下，節省的導線以及減少的工作量足以抵消 LT6110 的成本。
凌力爾特的工程副總裁兼首席技術官Robert Dobkin表示：“LT6110是唯一能夠支持設計人員更自由地不采用檢測線便可改善電壓調節的電源組件。”
LT6110性能及優勢：
幾乎能與所有現有的電壓穩壓器配合工作
可利用單個電阻器實現校正設置
高端電流檢測：
●集成型 20mΩ 檢測電阻器以檢測高達 3A 電流
●能夠使用一個外部檢測電阻器
300µV 最大輸入失調電壓
輸出電流準確度：1% (最大值)
30µA 最大電源電流
2V至50V電源范圍
全面規格在–40°C至125°C
采用扁平(僅高1mm)ThinSOT封裝和2mm x 2mm DFN封裝
LT6110供貨情況：
Linear新型電纜壓降補償器LT6110目前已有現貨供應，以1000 pcs為單位批量購買，每片價格1.29 美元。
