低成本,高效率且可快速關斷的門驅動變壓器電路設計

發布時間:2013-10-17 責任編輯:sherryyu

【導讀】基于較強的絕緣性能和穩定性好,門驅動變壓器經常的被用于驅動半橋功率電路中。但是如果希望它們都關斷一段時間,很有挑戰。一般的做法是加一個電阻,但是這種方法無形中提高了成本,還浪費了很多功率。不用擔心,福音來了,這里有個好方法——能快速關斷的門驅動變壓器電路設計。

門驅動變壓器的絕緣性和穩定性好,經常用于驅動半橋功率電路。但是要讓它們都關斷一段時間,很有挑戰。一般會加一個電阻,消耗更多的功率和成本。怎么辦?美國的高手李科.馬力給了這個電路圖設計。

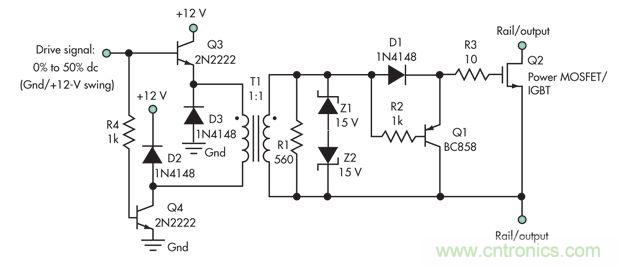

可快速關斷的門驅動變壓器電路


到MOSFET的驅動信號可以從50%一直到零,當T1充電的后,第二個通過D1輸送電流,給門充電。松開后,第二個輸送一個低功耗的負峰,然后到零。Q2的門仍然有電,Q1關斷Q2的源電流,這樣,門就可以迅速地放電。
