專家教你劃分DC-DC電源模塊危險等級以及故障對策

發布時間:2014-10-21 責任編輯:echolady

【導讀】電源模塊是在簡化電路設計中經常被用到的元器件。在電源供應器中直接將電源模塊貼在電路板上即可使用。DC-DC電源模塊在結構和功率上存在差異。DC-DC電源模塊雖然可靠,但不可避免會出現損壞。針對這種情況,我們又該采取什么措施呢?

DC-DC電源模塊幾種常見的故障表現:模塊在使用過程中輸出電壓降低、模塊停止工作、模塊輸出電壓過高、模塊輸入短路、模塊輸出電流過大。

專家教你劃分DC-DC電源模塊危險等級以及故障對策

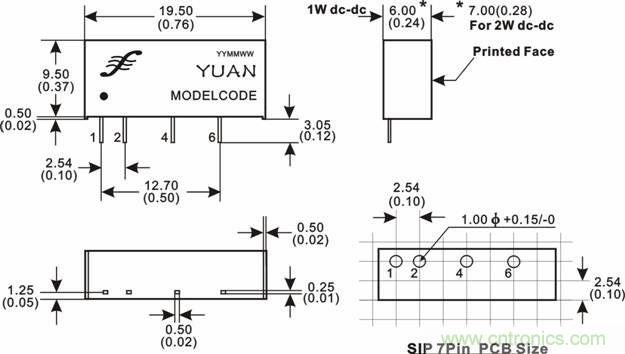

圖解:DC-DC電源模塊

從危險程度上來劃分,輸出電壓降低和模塊停止工作的危險度是最低的,能夠方便的進行電路診斷。之后的三種故障表現就比較危險了。

當模塊的輸出電壓過高時,有極大的可能導致DC-DC電源模塊燒毀電路,是一種比較危險的故障問題。一般通過過壓保護電路來實現保護,另外也可以在輸出端加穩壓二極管來實現。設計時要合理選擇二極管的參數,防止由于溫度不同造成穩壓點的變化。有些模塊本身自帶過壓保護。一般來講,25W以下模塊無過壓保護功能,25W以上模塊內部設計有過壓保護電路。過壓保護點一般設計為135%--145%額定電壓。詳細設計時要確認模塊是否具有這些功能,以免重復設計。

模塊的輸入短路時,會導致印刷版的燒毀。這種嚴重的故障可以通過在輸入端安放保險管來預防。保險管在布線時一般要布置在靠近電源模塊的輸入端,這樣設計的目的是降低輸入線的引線電感,避免保險管熔斷時,引線電感引起輸入端的過壓。

如果DC-DC電源模塊輸出電流過大,那么就需要選擇擁有過流保護功能的電源模塊來進行設計。一般的電源模塊都有過流保護功能,這種模塊在其內部可以通過檢測變化器原邊或副邊電流來實現,但要損失一定的效率。在進行電壓模塊選擇時,不是功率額定越大越好。如果降額過大,則用戶板輔助短路時,由于傳輸壓降的存在,輸出電流不足以實現模塊過流,有可能引起芯片過熱甚至損壞。

本文針對DC-DC電源模塊出現的故障進行了危險劃分,并且對這些故障做出了相應的對策。希望本文的分享能夠讓你在遇到這些問題時有所幫助。
