只需幾步,6V電源轉12V電路設計高招
發布時間:2014-11-08 責任編輯:sherryyu
【導讀】平常用的6V電源是不是有時候覺得好小,不用急,這里看看小編如何72變,讓你的6V電源變成12V電源,只需簡單幾步哦,來一起瞅瞅是怎樣的設計高招吧!

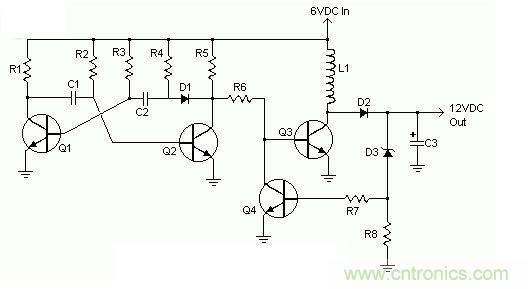

這個逆變電路可以提供高達800mA 12V電源。該電路簡單,效率約為75%。通過改變只是一些組件,還可以修改不同的電壓。該電路也適用摩托車音響等。

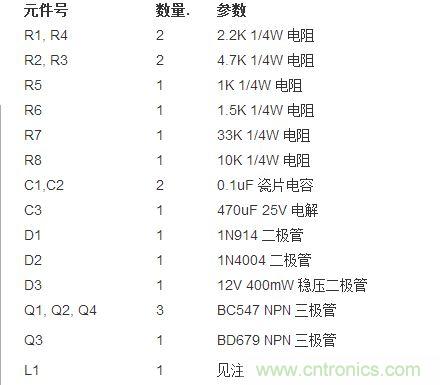

1、L1電感為直徑為0.5mm漆包線,80匝,外徑40毫米環形磁芯。 838電子。
2、D3的值不同可以被用來調整從約0.6V至30V的左右不同的輸出電壓。請注意,在高電壓的電路可能電流提供不足。
3、C3可用一個較大的值,以提供更好的濾波。
