電氣工程師謹記:電氣控制柜布線4大標準

發布時間:2015-02-02 責任編輯:sherryyu

【導讀】工業生產都講究布線的重要性,好的電氣控制柜內部的布線不僅能有效提高生產,還能避免生產中各種意外的產生。那在電力控制柜上的布線究竟要注意哪些呢?又是如何的布置電氣控制柜的布線來更好的生產?

可以從以下幾點注意:

第一, 為了避免電源干擾,電氣控制柜中的電源線應遠離任何所有的電纜線,而且要再入口附近安裝濾波器,以保證外面供電系統是干擾進的到機柜中。

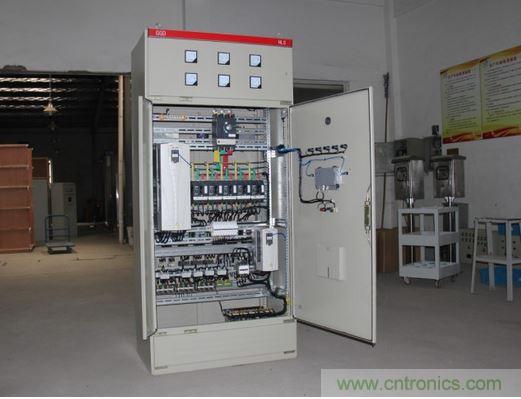

  布置電氣控制柜的布線
第二, 安裝的濾波器應盡可能的靠近電源輸入插座,在底下布線附近安裝進線和出線,到這兩種走線一定要分開,不可以走平行線,最好能相差180的角度。然后是濾波器輸出的電源線與輸入電源線要遠離開來,不可以讓他們有就會靠在一起,避免干擾又重新出現在電源線上。

第三, 電氣控制柜的重要部件應采用低通濾波器,像中心數控系統的交流電源,以此減少電源干擾的高頻信號的可能性。如果是經濟、技術等方面都容許的話,中心模塊的數控控制系統內的電機驅動系統、變頻器、計算機以及控制電路上的電源,可以分別采用不同合適的濾波器,這樣不僅能避免電源的干擾,還能避免各個模塊之間的干擾。

第四, 電氣控制柜內的強、弱電信號的走線一定不能靠的太近,更不能布置在一個線槽內。

以上就是電氣控制柜布線走向要注意的地方,平時嚴格注意并按規范來問題就不大。
