【導讀】許多朋友反饋說包地與串?dāng)_有點沒看明白,的確如果不是對近端串?dāng)_、遠端串?dāng)_的現象以及反射理論非常熟悉的話,光看那一段文字是有點繞。小陳在這里追加一篇圖文詳解,看是否能為大家撥開迷霧。

專家特授:串?dāng)_探秘-串?dāng)_的應用
http://anotherwordforlearning.com/rf-art/80028940
專家特授:串?dāng)_探秘-包地與串?dāng)_
http://anotherwordforlearning.com/rf-art/80028929
專家特授:串?dāng)_探秘-3W原則與串?dāng)_的估值
http://anotherwordforlearning.com/rf-art/80028875
專家特授:串?dāng)_探秘——近端串?dāng)_與遠端串?dāng)_
http://anotherwordforlearning.com/rf-art/80028868
專家?guī)闾矫卮當_世界——耦合途徑
http://anotherwordforlearning.com/connect-art/80028823
專家?guī)闾矫卮當_世界——串?dāng)_的形成
http://anotherwordforlearning.com/connect-art/80028822

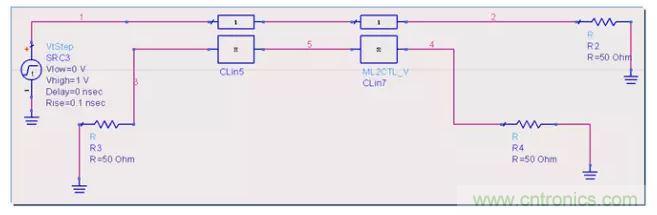

我們所熟悉的串?dāng)_拓?fù)涫沁@樣的:
串?dāng)_拓?fù)? width=

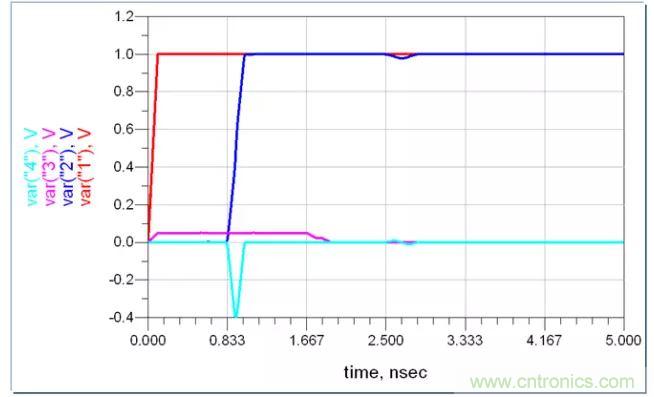

注意圖中的數字:發送端1,接收端2,被干擾線近端3,被干擾線遠端4。為了簡化問題,我們將各端口進行了50歐姆端接,這樣我們看到的就是不帶反射的純串?dāng)_。就像下面這張圖一樣:
串?dāng)_拓?fù)? width=

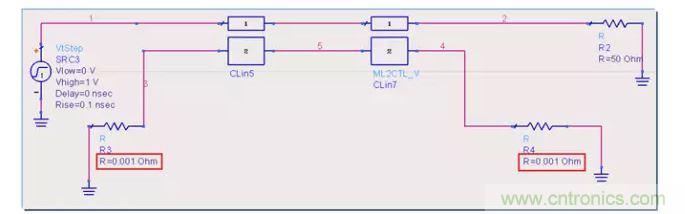

相信大家對這個圖都很熟悉了,那我們?cè)賮砟M一下假如被干擾線兩邊是接地的話情況是如何的,拓?fù)淙缦拢?/div>
串?dāng)_拓?fù)? width=
[page]

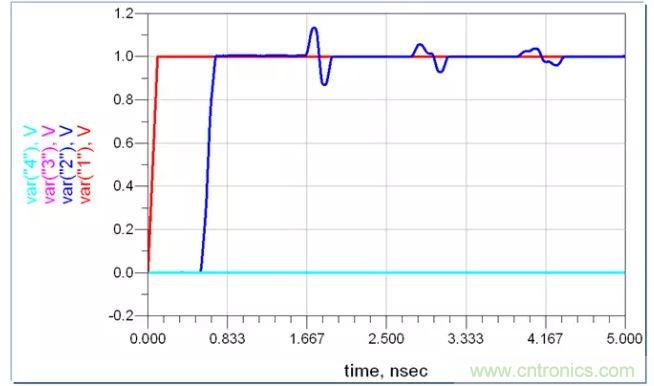

為了讓仿真軟件能識別,這里使用的是1毫歐電阻接在被干擾線兩端,相當于短路,反射系數約等于-1。仿真結果如下圖:
串?dāng)_拓?fù)? width=
大家看一下近端與遠端串?dāng)_,好像串?dāng)_是沒有了,可能有些人第一反應的出來的結論是:我的走線接在地上,地是0電平,我在這跟線上測量到的當然也是0電平,怎么可能會測到串?dāng)_呢?

其實在兩端測不到串?dāng)_是因?yàn)檫@個-1的反射系數,因?yàn)槊總€(gè)點的電壓等于入射波+反射波。這里入射波與反射波互為相反數,加起來之后這個點電壓當然是0了。

在這兩個點測量到的電平時0可以得出整條地線上的電平都是0嗎?當然不行,我們已經注意到了,接收端2處的電壓是有周期毛刺的。

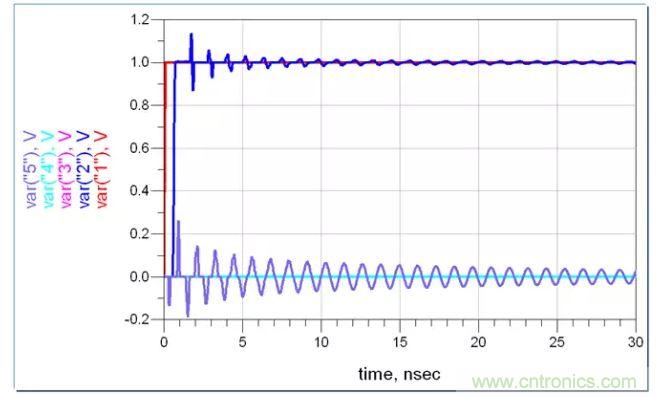

這時我們地線中間的觀測點5就起作用了:
串?dāng)_拓?fù)? width=
看到了嗎?其實在地線(被干擾線)上是不停有遠端串?dāng)_在來回反射的。這個遠端串?dāng)_影響了原本的攻擊信號,同樣,也會影響被地線隔開的另外一條信號。

如《反射詳解》開篇,反射串?dāng)_雖然基本,但是到最后歸根溯源信號完整性還是在解決這些問題。將反射與串?dāng)_搭配在一起,不說情況千變?nèi)f化,起碼也有十變百化,這就需要更多的經驗,更多的思考了。
