知識普及:三孔插座到底是不是三相電?

發布時間:2015-07-28 責任編輯:sherry

【導讀】工業用電一般使用三相電較多,但是,我們日常生活中多使用單相電源。三孔插座其實是單相電,一個火線,一個零線,一個是接地。因此有的小伙伴把單相的、多了一個接地孔的三孔插座叫作三相電,這是不對的。為了避免對三相電有其他誤解,以下由小編給大家介紹介紹三相電。

三相交流電是電能的一種輸送形式,簡稱為三相電。三相交流電源,是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。

工業用電一般使用三相電較多,但是,我們日常生活中多使用單相電源。三孔插座其實是單相電,一個火線,一個零線,一個是接地。

因此有的小伙伴把單相的、多了一個接地孔的三孔插座叫作三相電,這是不對的。為了避免對三相電有其他誤解,以下由小編給大家介紹介紹三相電。

三相電的發電原理

發電廠發電一般是通過水利、火力、風力等自然能轉換為動能驅動大型電磁鐵產生正弦交流電,為了最大化發電效率,一般要在發電機中安裝三個線圈。

因為通過實際應用以及結合發電機的造價成本,發現使用三個線圈是最穩定最經濟的方案,發電機中的這三個線圈兩兩呈120度夾角分布,這樣發電機輸出電就有三相,分別稱為A、B、C相。

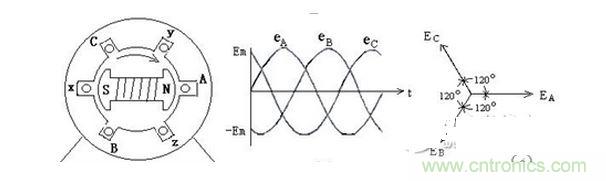

三相電的發電原理
圖1 三相電的發電原理

三相電的傳輸方式

從發電廠輸出三相電之后,首先通過升壓變壓器將交流電升壓到十幾萬伏后輸送到很遠的地方,然后通過降壓變壓器把高壓降為低壓供給民用(220V)或工業用(三相380V)。

在輸電鐵塔上,常常能看到多根高壓輸電線,仔細觀察可以發現塔頂有兩根細線,這不是輸電用的,而是避雷線,也叫地線。

避雷線下面就是輸電線路,根數都是3的倍數,這三根線就是我們常常說的火線,他們連接到發電站的三相供電線路,也就是上面我們提到的交流發電機輸出的三相電。

三相電應用和接線

三相電主要是應用在工業領域,給那些需要接在三相電源上才能正常工作的負載進行供電。

其實三相設備和單相設備,在接線上的區分是非常明顯的,如下圖所示。

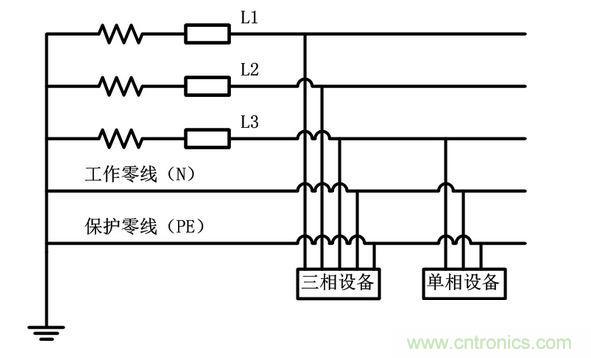

三相設備和單相設備接線區分示意圖
圖3 三相設備和單相設備接線區分示意圖

三相電常見問題:不平衡

在使用三相電的過程中,理想的三相電應該是完美的正弦波,但是一些因素會使波形偏離正弦,由此便產生電能質量問題,如三相不平衡。

三相不平衡由各路負載不均而引起,主要危害是增加線路及配電變壓器的電能損耗、影響用電設備的安全運行、電動機效率降低。

三相負荷不平衡輕則降低線路和配電變壓器的供電效率,重則會因重負荷相超載過多,可能造成某相導線燒斷、開關燒壞甚至配電變壓器單相燒毀等嚴重后果。

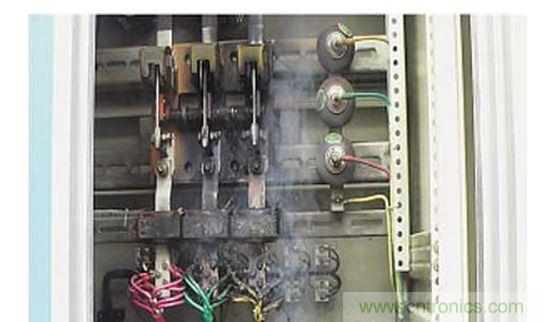

三相不平衡導致的事故現場
圖4 三相不平衡導致的事故現場

三相電的主要優勢

三相電能夠得到普及,這與其自身的優勢有很大關系。

其一,在發電方面,三相交流發電機比相同尺寸的單相交流發電機容量大;

其二,在輸電方面,如果已同樣電壓將同樣大小的功率輸送到同樣距離,三相輸電線比單相輸電線節省材料;

其三,在用電設備方面,三相交流電動機比單相電動機結構簡單、體積小、運行特性好,因此三相制是目前各國的主要供電方式,我國的三相電線電壓是采用380V。
