【導讀】鋰電池在生活中發揮的作用越來越不可忽視。尤其是蘋果手機推出之后，蘋果電腦帶動整個智能設備進入全球智能化時代。鋰電池的銷售量節節攀升。可穿戴設備有鋰電池助力，將會發揮出鋰電池的所有性能，既安全又高效。
鋰電池在人們的生活和生產中運用越來越廣泛，自從2007年蘋果公司發布智能手機，隨后又推出平板電腦以來，全球便進入了智能化時代，對智能手機和平板電腦等便攜式產品的強烈需求快速推動了鋰電池的銷量。對于移動通信設備的鋰電池，如何通過嚴格可靠的測試，控制并保證鋰電池的安全運行并提升其工作壽命，不僅是從事鋰電池開發和生產的工程師面對的挑戰，也同樣是對產品設計工程師在選用電池和設計產品用電特性時，需要充分考慮的問題。艾德克斯最新的鋰電池安全測試方案，可以從循環充放電、保護性能以及電池保護板性能等各個方面測試便攜式以及可穿戴設備的鋰電池，既安全又高效。
充放電循環測試
鋰離子電池充電分為兩個階段：先恒流充電，到接近終止電壓時改為恒壓充電。以800mA(充電率為1C)恒流充電，開始時電池電壓以較大的斜率升壓，當電池電壓接近4.2V時，改成4.2V恒壓充電，電流漸降，電壓變化不大，到充電電流降為1/10C(約80mA)時，認為接近充滿，可以終止充電。鋰離子電池充電要求很高，要保證終止電壓精度在1%之內。鋰電池的放電測試則需要電池在不同的溫度下進行電池放電試驗，觀察電池變化，記錄電池的容量。

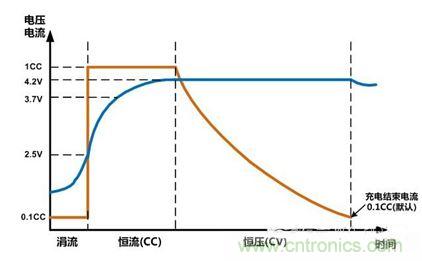

圖一:鋰電池充電曲線
艾德克斯IT6412雙通道高速高精度線性電源是一款專為便攜式電池測試設計的雙極性電源，電流可實現正負極變化，具有獨特的電池充放電模式，可觀測電池的電壓、電流和電池已充電容量。不僅如此，IT6412還有示波功能，用戶可通過外部存儲設備，清晰、便捷的保存當前電池放電的曲線。

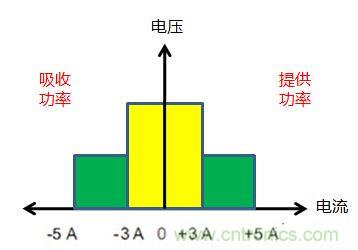

圖二:IT6412輸出電壓、電流
單臺IT6412雙通道雙極性電源可同時實現輸出電流和吸收電流的功能，為研發工程師大幅度提高工作效率，短時間內快速詳細的掌握在各種情況下鋰電池的工作情況。
鋰電池安全保護性能測試
鋰電池安全保護性能包括過充電保護、過放電保護，和短路保護三方面。根據國標GB/T18287-2000的測試要求，測量電池在過沖、過放和短路情況下保護電流的變化情況和響應時間。由于在過保護瞬間和短路響應瞬間時間非常短的，通常都在百微秒級別，因此，對于測試的電源響應速度也是有著嚴格的需求。艾德克斯IT6412電源是一款高精度的線性電源，具有超快動態響應，50%-100%LOAD恢復到50mV時響應時間小于50us。完全滿足鋰電池ms級別的響應測試要求。

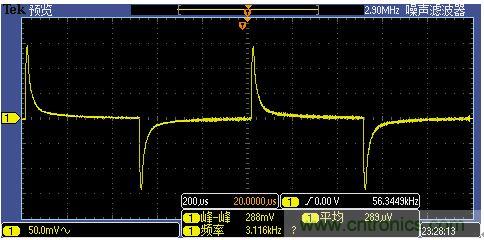

圖三：IT6412動態響應時間曲線圖
鋰電池保護板測試
隨著便攜式智能產品的大力發展，鋰電池在頻繁的充放電過程中，往往離不開電池保護板的保護。保護板是對串聯鋰電池組的充放電保，延長電池使用壽命。因此，對于電池保護電路的測試也是鋰電池安全測試的重要內容之一。鋰電池保護板對測試設備的精度要求極高，如過充電壓保護測試，需要模擬電芯的電壓精度到達幾個mV。保護電路板的空耗電流也僅有幾個uA。同樣，響應時間也是電池保護板測試的重要指標。

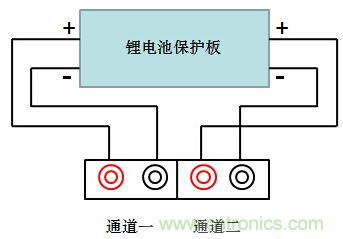

圖四：鋰電池保護板測試示意圖
艾德克斯IT6412直流電源就可以輕松的完成以上要求，超快的動態響應時間能夠快速測出保護動作時間，同時具有快速的A/D采樣，并且電流顯示解析度可達100nA，完全滿足微安級別的空耗電流。不僅如此，IT6412還具有輸出內阻調節的功能，真實的模擬電池在充放電時的實際情況，提供了更加精確的測量環境。
隨著便攜式電子產品的快速發展，擁有循環性能優越、充電效率高并且沒有環境污染的綠色電池——鋰電池必將在我們的日常生活中扮演者越來越重要的角色。因此，對于電池的測試要求必然也會不斷提高，艾德克斯作為優秀的測量?jī)x器制造商，也會不斷的致力于技術的創新，為鋰電池的安全使用作出最大的貢獻。
