實例應用:三極管開關電路的電路設計

發布時間:2015-10-30 責任編輯:echolady

【導讀】作為應用廣泛的開關電路之一,三極管開關電路無論是在哪個領域都能看見。本文就來解析三極管開關電路的應用實例,分享平時三極管開關電路設計過程中,工程師是如何合理應用的。

三極管開關電路最常見的應用之一,就是在驅動指示燈電路系統中的設計。驅動指示燈電路系統可以指示電路某特定點的動作狀況,同樣也可以指示馬達的控制器是否已經處于激勵狀態,除此之外,這種電路系統還可以指示某一限制開關是否導通或是某一數字電路是否處于高電位狀態。下圖中,圖所展示的就是是利用晶體管開關來指示一只數字正反器的輸出狀態。假使正反器的輸出為5伏特的高準位,那么此時三極管開關便被導通,而令指示燈發亮,因此操作員只要一看指示燈,便可以知道正反器目前的工作狀況,而不須要利用電表去檢測。

在驅動指示燈電路系統的應用中中,有時信號源輸出電路之電流容量太小,不足以驅動三極管開關電路的晶體管開關,此時為避免信號源不勝負荷而產生誤動作,就需要工程師采用圖1(b)所示的改良電路進行設計。當輸出為高準位時,先驅動射極隨耦晶體管Q1做電流放大后,再使Q2導通而驅動指示燈,由于射極隨耦級的輸入阻抗相當高,因此正反器之須要提供少量的輸入電流,便可以得到滿意的工作效率。

三極管開關電路設計
三極管開關電路
圖1

三極管開關電路除了會被應用在驅動指示燈的電路設計中之外,還經常會被應用在工業設備的界面電路中來。為達到可靠的運作,工業設備的輸入與輸出部份通常工作于較高的電壓準位,一般為220伏特。而邏輯部份卻是操作于低電壓準位的,為了使系統正常工作,便必須使這兩種不同的電壓準位之間能夠溝通,這種不同電壓間的匹配工作就稱做界面問題。擔任界面匹配工作的電路,則稱為界面電路。三極管開關就經常被用來擔任此類工作。

三極管開關電路

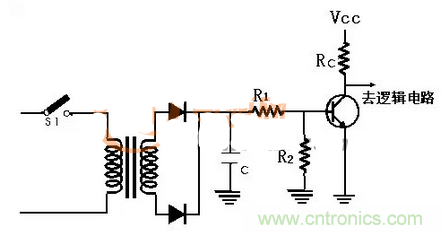

圖2三極管開關當作輸入部份與邏輯部份之間的界面

上圖中,圖2所展示的界面電路就是一個非常典型的利用三極管開關電路做為由高壓輸入控制低壓邏輯的界面電路實際案例。從圖2中我們可以看到,在這一界面電路系統中,當輸入部份的微動開關閉合時,降壓變壓器便被導通,而使全波整流濾波電路送出低壓的直流控制信號,此信號使三極管導通,此時集電極電壓降為0伏特,此0伏特信號可被送入邏輯電路中,以表示微動開關處于閉合狀態。與之相對應的,如果若微動開關開啟,變壓器便不通電,而使三極管截止,此時集電極電壓便上升至VCC值,此時VCC信號便會被送入邏輯電路中,藉以表示微動開關處于開啟狀態。在圖2中,邏輯電路被當作三極管的負載,連接于集電極和地之間,因此三極管開關電路的R1,R2和RC值必須慎加選擇,以保證三極管只工作于截止區與飽和區,而不致工作于線性區內。

以上就是本文針對兩種三極管開關電路的應用實例,所進行的簡要介紹和運行分析,希望能夠?qū)Ω魑还こ處煹脑O(shè)計研發工作有所幫助。
