本文設計的是一種具有超寬輸入電壓范圍(19至265VAC和19至375VDC)的小功率(在500mW的范圍內)反激式轉換器。該小功率反激式參考設計需要具備兩路輸出。一個輸出軌提供微控制器與模擬電路(電流為15mA時電壓為5.0V);另一個輸出軌則在電流為40mA時提供12.0V的電壓以控制繼電器。因?yàn)檩斎牒蛢陕份敵鲂枰?.5kV的隔離電壓,所以筆者首先想到了結構簡單、廣為人知的反激式轉換器。

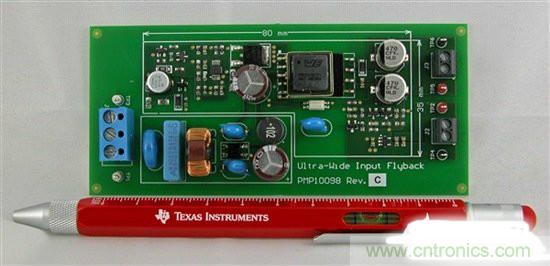

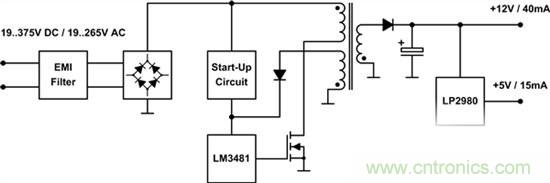

圖1展示了這種轉換器——包括輸入濾波器、整流器、啟動電路以及次級側上的控制器線性穩壓器。
寬輸入電壓范圍不僅對控制器來說是個挑戰,對該變壓器的設計而言也是一大難題。對于小功率應用,反激式轉換器經過設計要能在非連續導通模式(DCCM)下工作,以便實現小的解決方案尺寸,因?yàn)轳詈想姼衅鞯碾姼幸脖容^小。這種運行模式下的峰值電流比連續導通模式(CCM)下的峰值電流大——但它們?nèi)匀幌鄬^小,原因是功率很小。對于較大功率的應用,反激式轉換器則通常在CCM模式下工作。乍一看DCCM似乎是適合該反激式設計的模式,輸出功率大約為500mW。
為避免在輸入電壓的上限范圍內出現大的開關損耗,開關頻率應相對較低。在該設計中,它被設置為130kHz,以便讓基波低于電磁干擾(EMI)測量的下限150kHz。如果假定該轉換器只在DCCM模式下工作,那么占空比在這樣一個范圍內:從70%直到4%(匝數比為3.58:1,750μH的初級電感)。為了減少組件應力,您應該通過讓匝數比保持不變并將初級電感變?yōu)?mH來增加最小占空比?,F(xiàn)在,對于低輸入電壓,該轉換器在CCM模式下運行;對于高輸入電壓,該轉換器則在DCCM模式下運行。
