在汽車電子系統中如何選擇多通道同步降壓轉換器?

發布時間:2016-10-14 責任編輯:wenwei

【導讀】為了提高行車安全性、舒適度、效率和性能,汽車中的電子系統密度一直在不斷提高,因此汽車需要尺寸更小和性能更高的電源轉換解決方案就不足為奇了。這類新型多通道電源管理解決方案需要提供多達4個獨立的電源軌,其中3個通常用來給微處理器所需的 VCORE、VI/O和VMEM供電,第四個5V軌一般用來給CAN收發器供電。

按照 Strategy Analytics 公司的研究結果:“未來 7 年,對可行半導體器件的需求預計將以 5% 的平均年復合增長率 (CAGR) 增長,到 2021 年總體市場規模將超過 410 億美元,而 2014 年市場規模為 300 億美元。”該公司還預測,對微控制器和電源半導體的需求將產生超過 40% 的收入。

Strategy Analytics 針對汽車中電子系統的增長預測提供了量化描述,但是更令人感興趣的是,電源 IC 在這種增長中發揮了無處不在的作用。這些新型電源 IC 必須:

  1. 用單一電源管理 IC 提供多個電壓軌
  2. 跨多種電壓范圍提供可靠的性能,包括從4V 的冷車發動和停-啟情況到超過 36V 的拋載瞬態
  3. 提供從 5V 直至低于 1V 的輸出范圍
  4. 具備超低電磁干擾 (EMI) 輻射
  5. 提供盡可能的最高效率以最大限度減輕過熱問題,并優化電池運行時間
  6. 超低靜態電流 (每個通道小于 10µA) 可使安全、環境控制和信息娛樂系統等始終保持導通的系統在汽車引擎 (交流發電機) 不運行的情況下保持工作狀態,并不會耗盡汽車電池的電量
  7. 提供占板面積最小的解決方案,且常常需要提供多個電壓軌,以最大限度減少電源轉換電路所需空間
  8. 提供 2MHz 或更高的開關頻率,以保持開關噪聲在 AM無線電頻段以外,并保持很小的解決方案占板面積

汽車中的電子系統日益增多、越來越復雜,提高電源 IC 性能的目的是允許設計適應這種狀況的電子系統。促進汽車中電子系統增長的具體應用在汽車中到處都是。例如,新型行車安全系統包括車道監視、自適應行車安全控制、自動轉向和前燈調光等。信息娛樂系統 (車載多媒體系統) 不斷演變,在一個已經很擁擠的空間中不斷塞入更多功能,但是現在還必須支持日益增加的云應用。采用了停/啟系統的先進發動機管理系統以電子方式控制變速器和發動機。動力傳動和底盤管理系統旨在同時提高性能、行車安全和舒適性。幾年前,還僅能在“高端”豪華型汽車中見到這些系統,但是現在這些系統在每一家制造商的汽車中都屬于常見配置了,這進一步加速了汽車電源 IC 市場的增長。

更小的電源轉換電路

有幾種方法可使電源轉換電路更小。一般而言,電路中最大的組件不是電源 IC,而是外部電感器和電容器。通過將電源 IC 的開關頻率從 400kHz 提高到 2MHz,這類外部組件的尺寸可以極大減小。不過,要有效實現這一目標,電源 IC 必須能夠在這類較高的頻率上具備高效率,這在以前是不可行的。然而,通過采用最新工藝和設計方法,已經開發出同步電源 IC,這類 IC 以 2MHz 切換時效率超過 90%。高效率工作最大限度降低了功耗,從而無需散熱器。高效率工作還有一個附加的好處,即保持開關噪聲位于 AM 頻段以外,這對很多噪聲敏感型電子系統而言是至關重要的。

另一種顯著減小電源轉換電路的方法是,當需要幾個單獨的輸出電壓軌時,用多輸出轉換器代替多個單獨的器件。例如,當給一個微處理器供電時,大多數設計都需要 3 個獨立的輸出,以給微處理器所需的 VCORE、VI/O 和 VMEM 供電,還需要第四個 5V 軌給 CAN 收發器供電,該收發器使微處理器能夠與系統中其余電子組件通信。恰當設計的 4 輸出轉換器 IC 比相應的單輸出轉換器大得不是很多,而其解決方案占板面積卻可能比 4 個單獨的單輸出轉換器小一半以上,當比較采用 2MHz 開關頻率的 4 輸出穩壓器和以 500kHz 運行的 4 個單輸出穩壓器時,尺寸的減小尤其有吸引力。此外,4 輸出轉換器用來最大限度減小不希望出現的通道間串?dāng)_,而 4 個相鄰單輸出轉換器之間的串?dāng)_可能很成問題,除非這些轉換器全部同步到一個公共時鐘。增加外部時鐘和同步會同時增大尺寸、復雜性以及電路成本。

工作時具很低的 EMI

因為汽車電氣環境有固有噪聲,很多應用易于受到電磁干擾 (EMI) 影響,所以極需關注的是,開關穩壓器不能加重這類 EMI 問題。因為開關穩壓器一般是輸入電源總線上第一個有源器件,所以不論下游轉換器好壞,開關穩壓器都會顯著影響轉換器的總體 EMI 性能。因此,最大限度降低 EMI 迫在眉睫。過去所采取的解決是采用 EMI 屏蔽罩,但是這種方法顯著增大了成本和解決方案占板面積,同時使熱量管理、測試和制造更加復雜。另一種潛在的電源管理 IC 解決方案是降低內部 MOSFET 開關邊沿的變化速度。然而,這種方法產生了不想要的影響,即降低了效率,延長了最短接通時間,損害了 IC 以等于或高于 2MHz 開關頻率提供低占空比的能力。由于人們希望同時實現高效率和較小的解決方案占板面積,所以這不是一種可行的解決方案。幸運的是,一些不久前推出的電源 IC 設計同時實現了快速開關頻率、高效率工作和較短的最短接通時間。這些設計可以提供低 EMI 輻射,甚至具 2MHz 開關頻率和效率超過 90%。這些 IC 設計也無需使用額外的組件或屏蔽,就可實現如此高的性能水平,因此成為開關穩壓器設計領域的重大突破。

一種新的 IC 選擇

凌力爾特的 LT8602 是一款 42V 輸入、高效率、4 輸出單片同步降壓型開關穩壓器。其 3V 至 42V 輸入電壓范圍使該器件非常適合汽車應用,這些應用必須穩定地通過最低輸入電壓低至 3V 的冷車發動和停-啟情況以及超過 40V 的拋載瞬態。正如我們在圖 1 中所能看到的那樣,其 4 通道設計提供 4 個獨立輸出,高壓 2.5A 和 1.5A 通道以及兩個較低電壓的 1.8A 通道,可提供低至 0.8V 的電壓,從而使該器件能夠驅動現有之電壓最低的微處理器內核。其同步整流拓?fù)渚邆涓哌_(dá) 94% 的效率,而突發模式 (Burst Mode®) 工作在無負載備用情況下保持靜態電流低于 30µA (所有通道均接通),從而使該器件非常適合始終保持接通的系統。

在汽車電子系統中如何選擇多通道同步降壓轉換器?

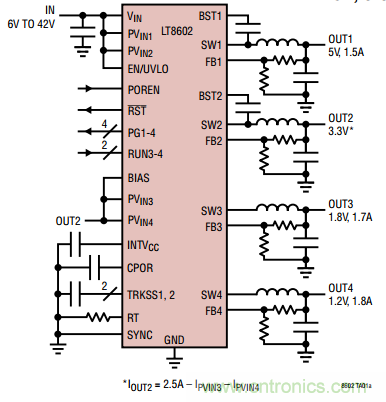

圖 1:LT8602 原理圖,提供 5V、3.3V、1.8V 和 1.2V 輸出

就噪聲敏感型應用而言,LT8602 加上一個小型外部濾波器,就可以運用其脈沖跳躍模式最大限度降低開關噪聲,且可滿足 CISPR25 Class 5 EMI 要求,如圖 2 所示。

在汽車電子系統中如何選擇多通道同步降壓轉換器?

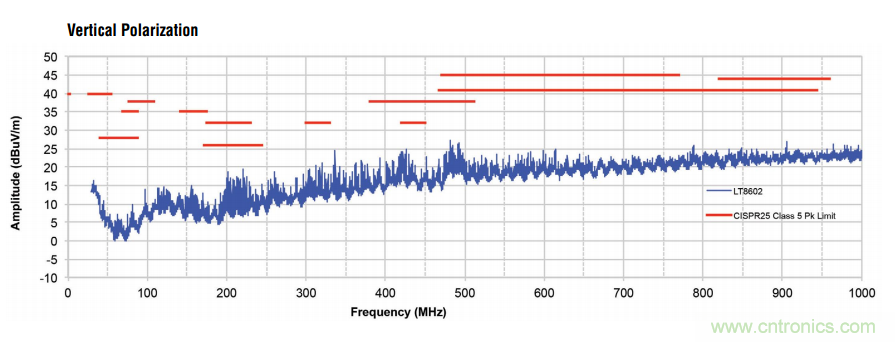

圖 2:LT8602 EMI 輻射性能 (具 Class 5 峰值限制的 CISPR25 輻射測試)

Vertical Polarization:垂直極化

Amplitude:幅度

Frequency:頻率

CISPR25 Class 5 Pk Limit:CISPR25 Class 5 峰值限制

LT8602 的開關頻率可在 250kHz 至 2MHz 范圍內設定,并可在此范圍內同步。其 60ns 最短接通時間在 2MHz 開關頻率的高壓通道實現 16VIN 至 2.0VOUT 降壓轉換。當高壓 VOUT2 通道為兩個低壓通道 (VOUT3 和 VOUT4) 饋電時,這些低壓通道可提供低至 0.8V 輸出,同時以 2MHz 切換,從而可提供非常緊湊 (約 25mm x 25mm) 的 4 輸出解決方案,如圖 3 所示。

在汽車電子系統中如何選擇多通道同步降壓轉換器?
圖 3:LT8602 四輸出解決方案占板面積 (2x實際尺寸)

除了最大限度減小解決方案尺寸,LT8602 的 2MHz 開關頻率還使設計師能夠避開關鍵噪聲敏感頻段 (例如 AM 無線電頻段)。LT8602 的每個通道在所有條件下都保持僅為 200mV (在 1A) 最低壓差電壓,從而使該器件能夠在諸如汽車?yán)滠嚢l(fā)動等情況下表現出色。每個通道的可編程加電復位和電源良好指示器有助于確??傮w系統可靠性。LT8602 的 40 引線耐熱性能增強型 6mm x 6mm QFN 封裝和高開關頻率允許使用很小的外部電感器和電容器,從而可構成占板面積緊湊的高熱效率解決方案。

LT8602 采用 4 個內部高效率上管和下管,所有必要的升壓二極管、振蕩器、控制和邏輯電路都集成到單一芯片中。通道 1 和 3 與通道 2 和 4 以 180 度反相切換,降低了輸出紋波。每通道都有一個單獨的輸入以提高設計靈活性,但是大多數應用會直接用兩個高壓通道運行兩個低壓通道,以構成非常簡單的高頻四輸出設計。低紋波突發模式工作模式在低輸出電流時保持高效率,同時保持輸出紋波低于 15mVPK-PK。獨特的設計方法和新的高速工藝使得在很寬的輸入電壓范圍內實現了高效率,而且 LT8602 的電流模式拓?fù)鋵崿F(xiàn)了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤以及短路和過熱保護。

結論

汽車中電子系統的數量和復雜性都在迅速增加,因此必須對電源管理 IC 性能提出更高的要求。通過使用 4 輸出電源 IC,汽車設計師可以極大地減小電源轉換電路所需空間。由于開關頻率為 2MHz,所以外部組件的尺寸 (即電感器和輸出電容器的尺寸) 也可以極大地減小,從而可構成占板面積非常緊湊的 4 軌解決方案。這類緊湊型設計也非常堅固,能承受在停-啟、冷車發動和拋載時產生的瞬態情況,同時準確調節所有輸出。此外,超低靜態電流使這些設計非常適合始終保持接通系統。隨著更多的電子系統添加到日益縮小的空間中,最大限度減小解決方案占板面積同時盡量提高效率變得至關重要。幸運的是,滿足這些要求的新一代多輸出電源 IC 已經上市,從而為將來在汽車中增加更多電子系統作好了準備。
