蘋果無線充電要來了,穩壓電路有何學問?

發布時間:2017-08-31 責任編輯:susan

【導讀】穩壓電路是指在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源,對各種電子設備能夠穩定工作起到了重要的作用。

無線充電穩壓電路

穩壓電源的分類方法繁多,按輸出電源的類型分有直流穩壓電源和交流穩壓電源;按穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源;按調整管的工作狀態分有線性穩壓電源和開關穩壓電源;按電路類型分有簡單穩壓電源和反饋型穩壓電源等等。

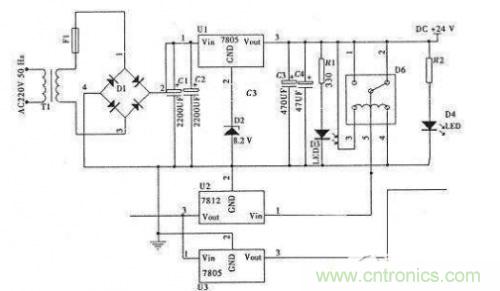

在無線充電發射電路中電源穩壓電路采用的是7805和7812配合D2穩壓二極管以及電容、負載組成穩壓電路,以穩定的壓電給發射器主芯片供電。

電子產品中,常見的三端穩壓集成電路有正電壓輸出的78 &TImes;&TImes; 系列和負電壓輸出的79&TImes;&TImes;系列。顧名思義,三端IC是指這種穩壓用的集成電路,只有三條引腳輸出,分別是輸入端、接地端和輸出端,用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少,電路內部還有過流、過熱及調整管的保護電路,使用起來可靠、方便,而且價格便宜。

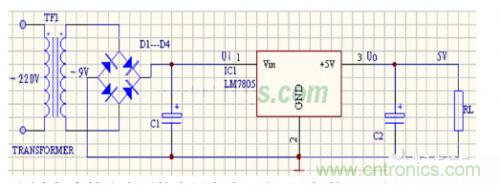

78XX系列集成穩壓器的典型應用電路如下圖所示,這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805,C1、C2分別為輸入端和輸出端濾波電容,RL為負載電阻。當輸出電流較大時,7805應配上散熱板。下圖為提高輸出電壓的應用電路。穩壓二極管VD1串接在78XX穩壓器2腳與地之間,可使輸出電壓Uo得到一定的提高,輸出電壓Uo為78XX穩壓器輸出電壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管,一旦輸出電壓低于VD1穩壓值時,VD2導通,將輸出電流旁路,保護7805穩壓器輸出級不被損壞。

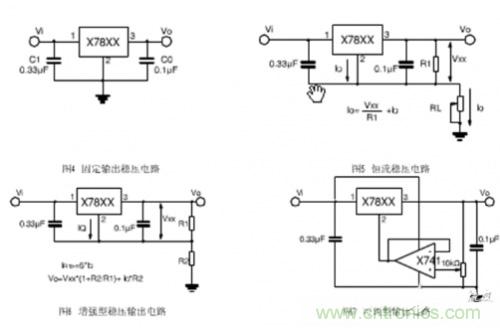

其他常見穩壓應用電路

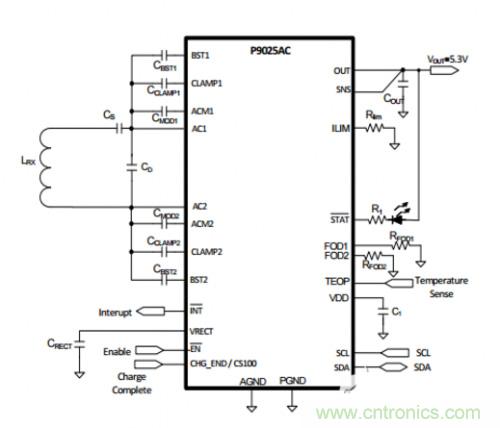

由IDT公司無線充電方案采用P9025AC電源管理芯片,芯片內置了很多電路,包括穩壓電路,這樣就減少了電子元器件,降低了成本,方案合理,充電效率快,可以供大家參考。

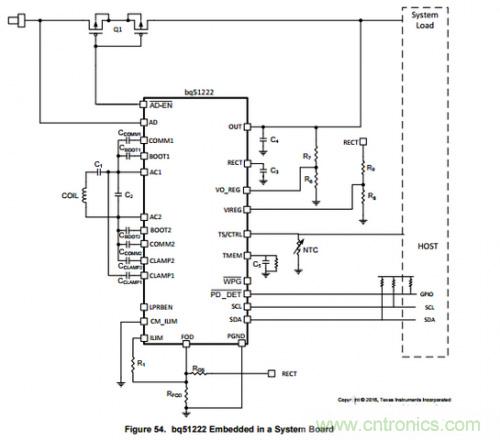

TI無線充電方案BQ51222,雙模式設計(WPC和PMA標準)電源通過穩壓電路輸出電壓5V輸出最大電流為1A。

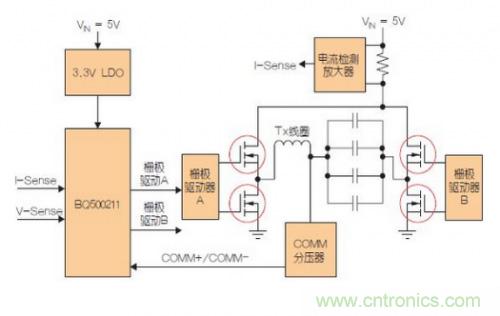

Qi發射器控制器擁有輸入功率限制選項,至發射器的輸入電流可被限制在500mA,從而允許通過USB端口或小型電源適配器供電運行。bq500211發射器的穩壓電路有3.3V的LDO穩壓器構成輸出芯片供電,LDO的最大優勢就是PNP管只會帶來很小的導通壓降,滿載的跌落電壓的典型值小于500mV,輕載時的壓降僅有10~20mV。LDO的壓差為:Vdrop = Vsat (LDO 穩壓器)。
